Stožár pro měření větru v Radstadtských Taurách, Rakousko

Projekt zákazníka

Zpět na přehled projektů

CP 001212 | Stožár pro měření větru v Radstadtských Taurách, Rakousko

01

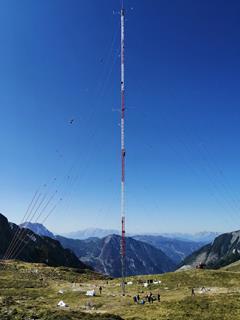

100 m vysoký stožár pro měření větru v nadmořské výšce 2100 m (© m3-ZT GmbH)

02

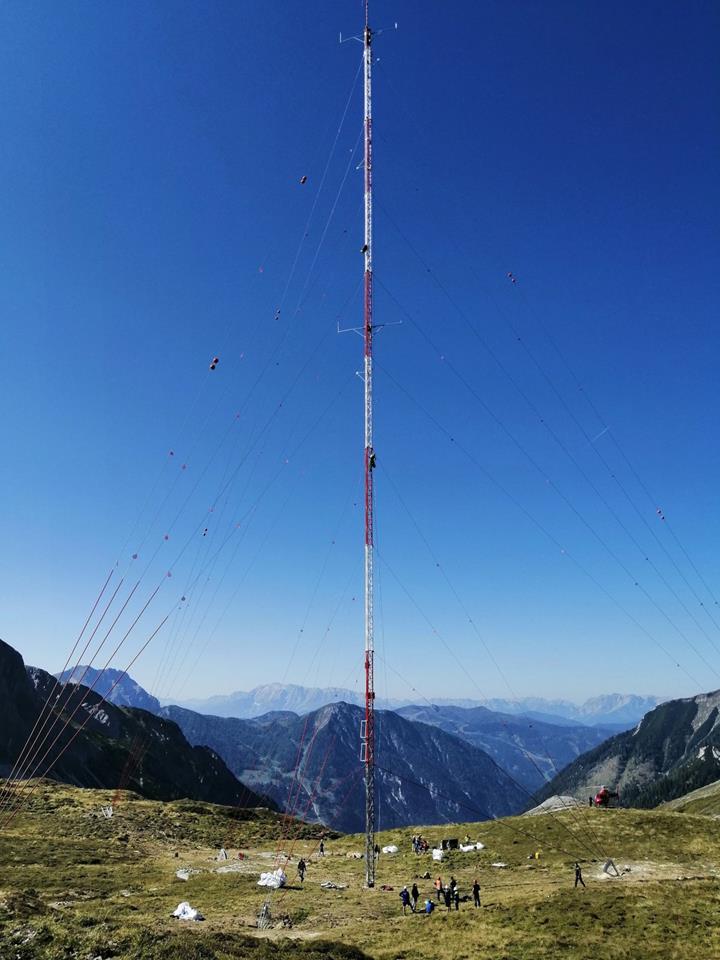

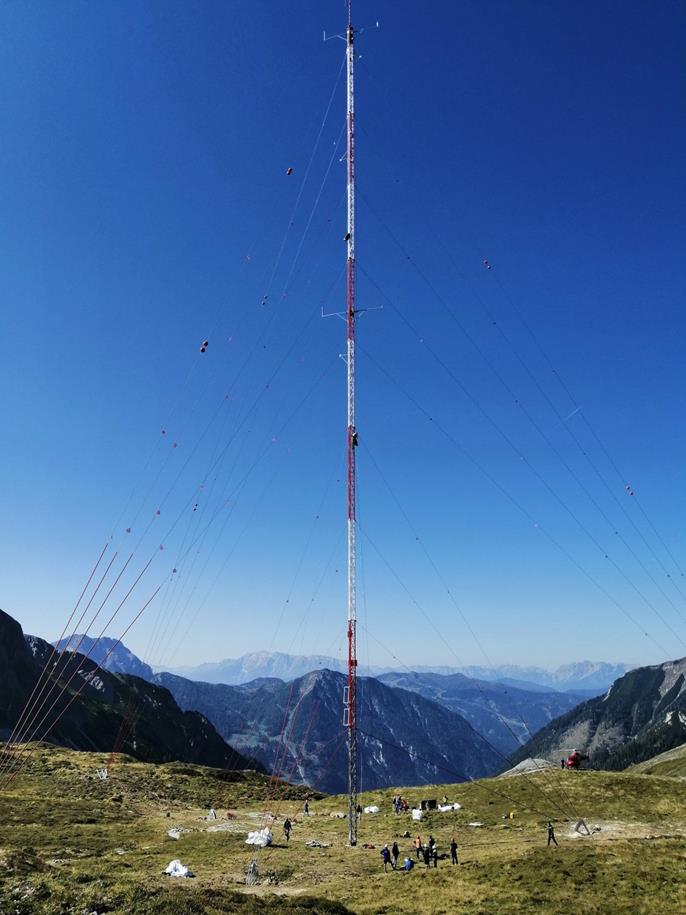

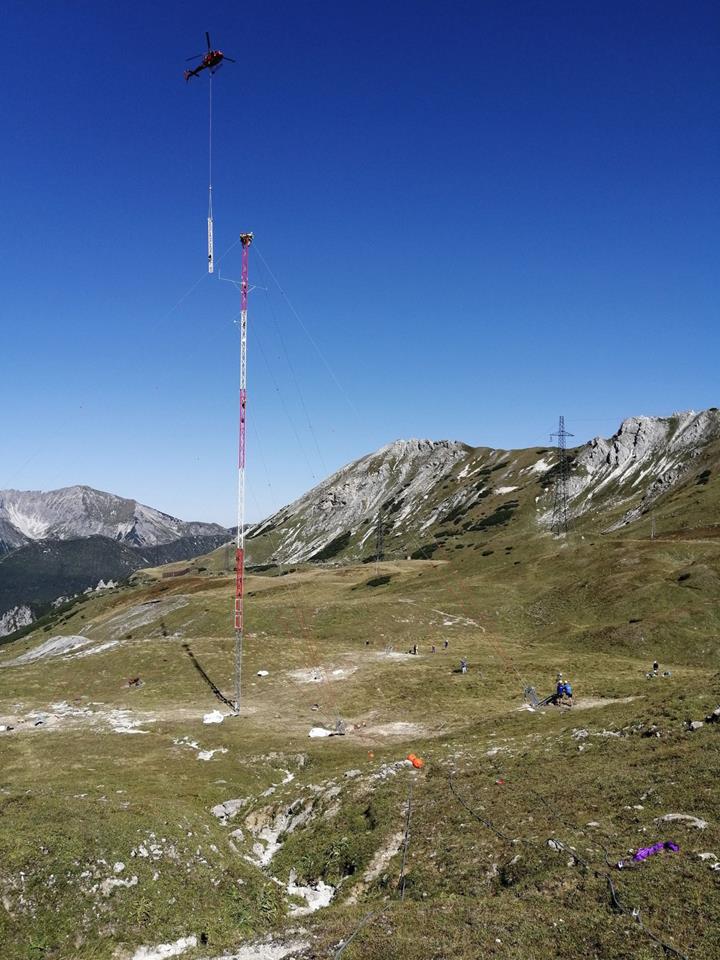

Montáž stožáru s nasazením vrtulníku (© m3-ZT GmbH)

03

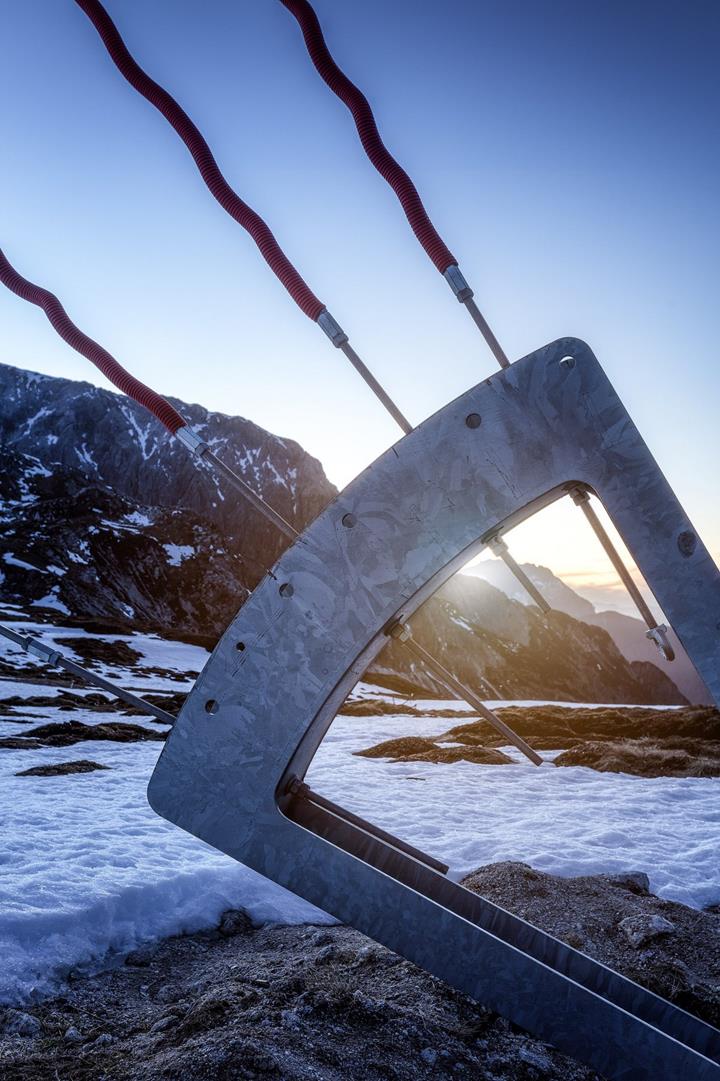

Ukotvení stožáru lany (© m3-ZT GmbH)

05

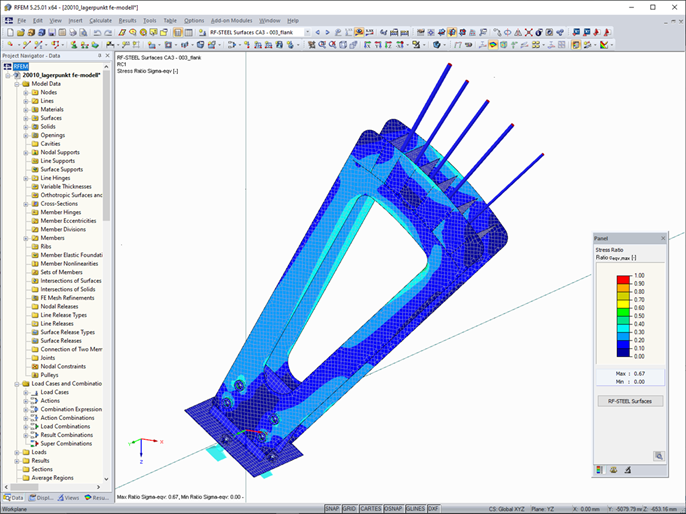

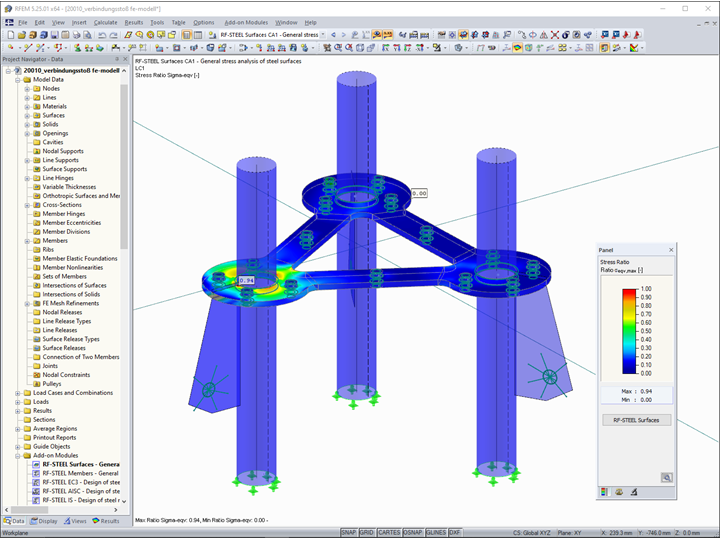

Napětí v oceli patky sloupu v programu RFEM (© m3-ZT GmbH)

Zpět na přehled projektů

6. července 2021

001212

Zřízení 100 metrů vysoké věže v nadmořské výšce asi 2100 m je samo o sobě mimořádnou výzvou. Takový projekt byl realizován v září 2020 v oblasti vrcholu „Windsfeld“ ve Flachau / Flachauwinkl v Rakousku. Měřicí stožár je jednou z nejvyšších konstrukcí v Rakousku.

Investor	Windsfeld GmbH 5550 Radstadt Rakousko www.windsfeld.at
Statický návrh, pomoc při montáži	m3-ZT GmbH 5342 Abersee Rakousko www.m3-zt.at

Parametry modelu

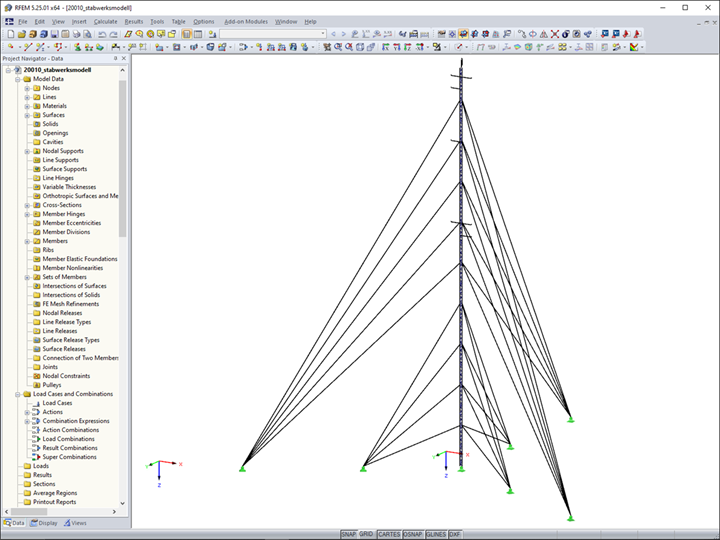

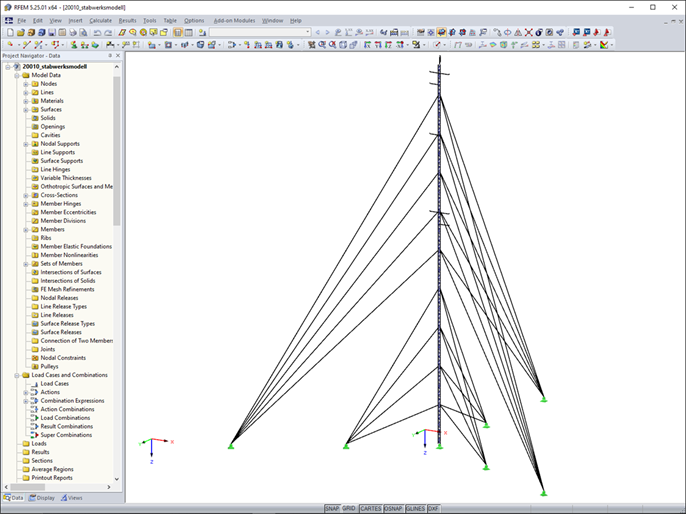

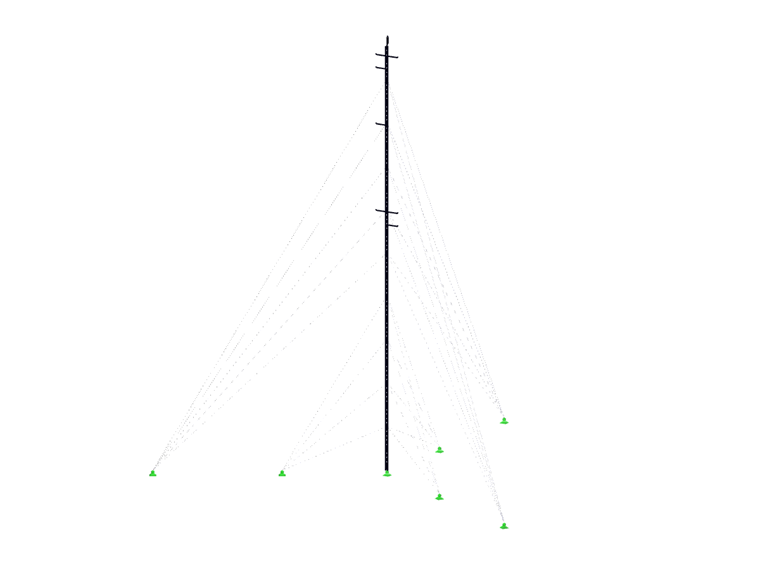

Model

Model | Stožár pro měření větru

Za statické posouzení stožáru včetně návrhu a výpočtu konstrukčních detailů převzala odpovědnost společnost m3-ZT GmbH, která patří k zákazníkům společnosti Dlubal Software. Pro statické výpočty použila program RFEM. Inženýři z m3-ZT navíc pomohli také s montáží v této neuvěřitelné výšce.

Konstrukce a posouzení

100 metrů vysoký příhradový stožár má trojúhelníkový půdorys a skládá se z ocelových trubkových profilů. Osová vzdálenost mezi třemi hlavními sloupy činí asi 60 cm. Každých 10 metrů je štíhlý stožár upevněn ocelovými lany. V závislosti na zatížení mají lana průměr mezi 12 a 19 mm.

Konstrukce byla dimenzována na střední rychlost větru v_b,0 = 31 m/s (podle zprávy Centrálního ústavu pro meteorologii a geodynamiku [ZAMG]). Společnost m3-ZT GmbH vygenerovala přitom zatížení větrem pomocí programu RWIND Simulation a převzala je do modelu RFEM. Ověřením statického posouzení byla pověřena inženýrsko-technická kancelář DI Stallinger Johann+Partner z Horního Rakouska. Tato kancelář použila pro výpočty jiný software a zohlednila zatížení větrem také podle normy (EN 1991-1-4). Výsledkem ověření bylo, že se podporové síly vlivem větru liší u obou modelů maximálně o 2 %.

Při montáži byli nasazeni průmysloví horolezci a vrtulník. Věž má sloužit k měření větru po dobu 1,5 roku.

Umístění projektu

Windsfeld

Flachau / Flachauwinkl

Rakousko

Klíčová slova

Stožár Příhradová konstrukce Kotvení Lano
