Винтовая лестница на площади Пикадилли, Лондон

Проект заказчика

12. августа 2022

001241

Великобритания

RFEM

RFEM 6

Аддон Stress-Strain Analysis для RFEM 6

Аддон Steel Design для RFEM 6

Стальные конструкции

Лестничные конструкции

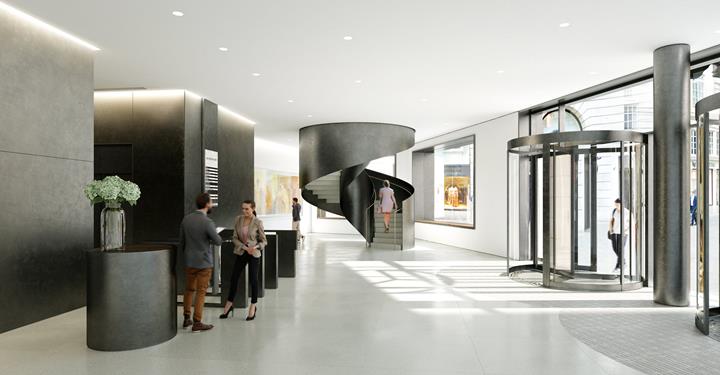

Элегантная стальная винтовая лестница находится в офисном здании на Шервуд-стрит, у площади Пикадилли в центре Лондона, Великобритания.

Архитектор	Fletcher Priest Architects
Заказчик	D Wilson Architectural Metalworks Ltd www.dwilsonltd.com
Расчёт конструкций	Matrix Consulting Engineers Ltd www.matrixce.co.uk

Данные о модели

Модель

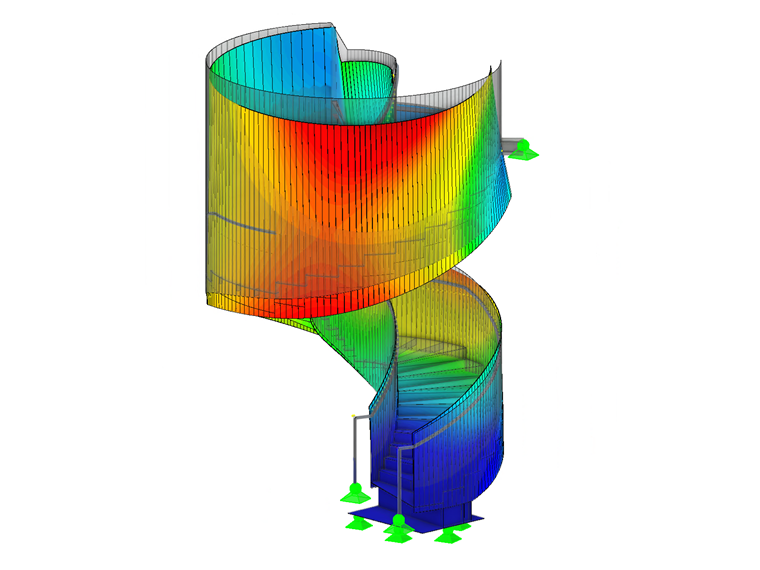

Винтовая лестница площади Пикадилли, Лондон (© Matrix Consulting Engineers Ltd)

Модель | Стальная винтовая лестница

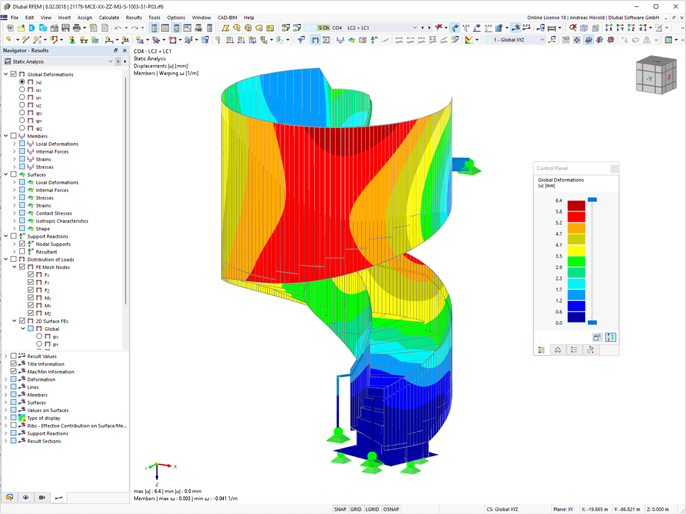

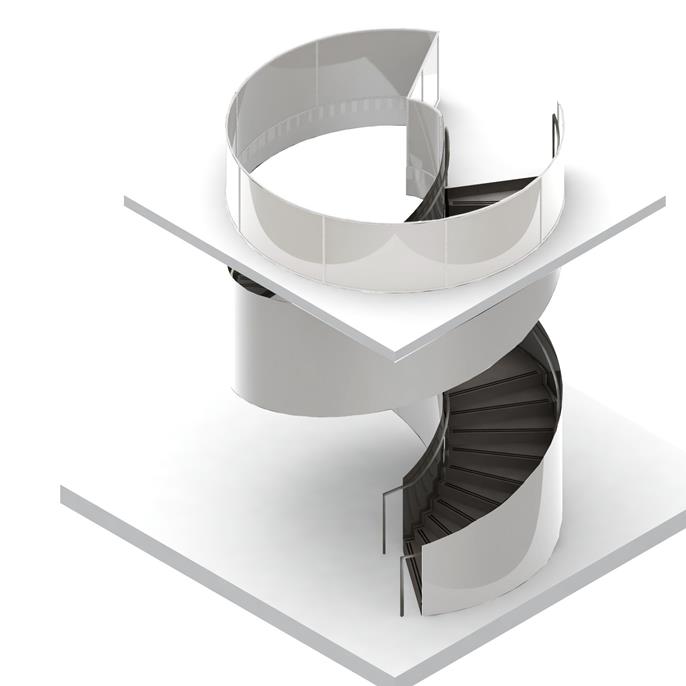

На основе BIM-модели производителя инженеры Matrix создали трехмерную конечно-элементную модель для расчёта различных напряжений по всей конструкции. Кроме того, необходимо было обеспечить минимальный прогиб лестницы, чтобы не повредить напольное покрытие из терраццо.

Косоуры лестницы, которые также служат для защиты от падения, а также ступени изготовлены из листовой стали t = 25 мм марки S275. Высота косоуров составляет около 1,4 м. При расчёте в RFEM использовались аддоны Расчёт стальных конструкций и Расчёт напряжений-деформаций.

Расположение проекта

1 Sherwood Street
Лондон W1F 7BL
Великобритания

Ключевые слова

Винтовая лестница Сталь
