Escada em caracol em Piccadilly Circus, Londres

Projeto de cliente da Dlubal

12 de agosto de 2022

001241

Reino Unido

RFEM

RFEM 6

Análise tensão-deformação para o RFEM 6

Dimensionamento de aço para o RFEM 6

Estruturas de aço

Estruturas de Escadas

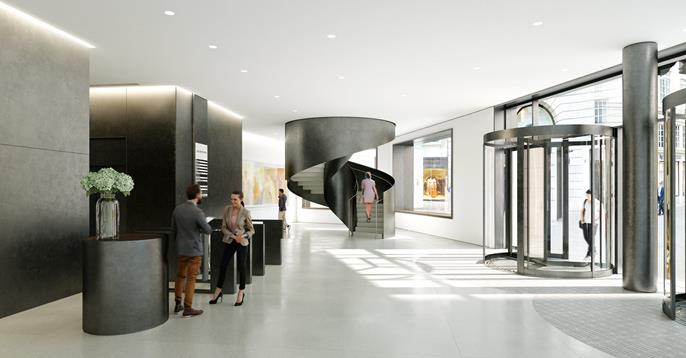

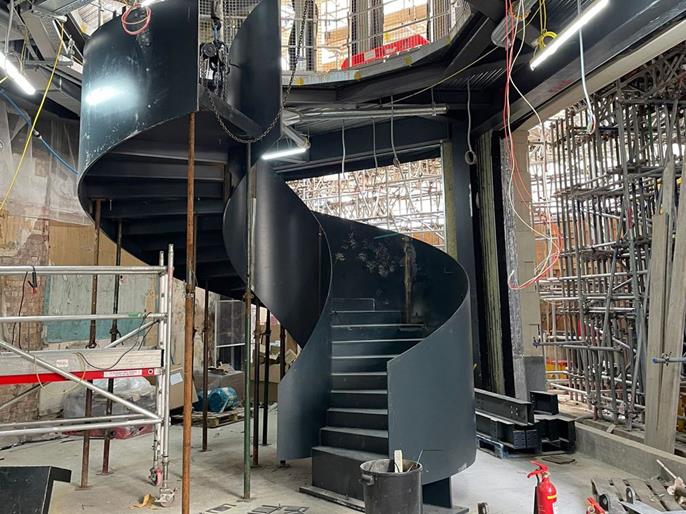

Esta elegante escada de aço em caracol está localizada num edifício de escritórios na Sherwood Street, em Piccadilly Circus, no centro de Londres.

Arquiteto	Fletcher Priest Architects
Investidor	D Wilson Architectural Metalworks Ltd www.dwilsonltd.com
Planeamento estrutural	Matrix Consulting Engineers Ltd www.matrixce.co.uk

Dados do modelo

Modelo

Escada em caracol, Piccadilly Circus, Londres (© Matrix Consulting Engineers Ltd)

Modelo | Escada de aço em caracol

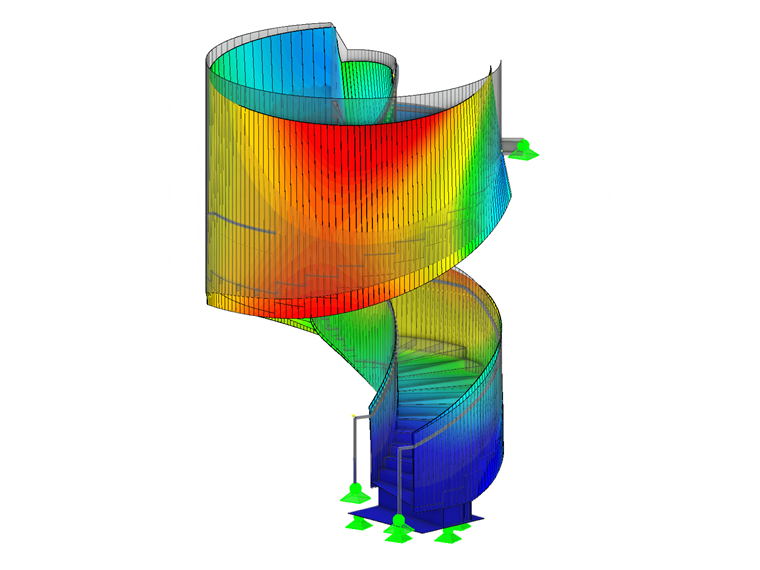

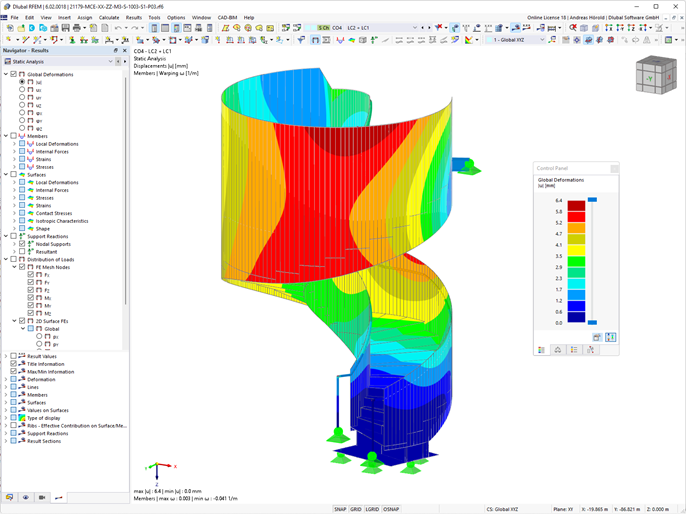

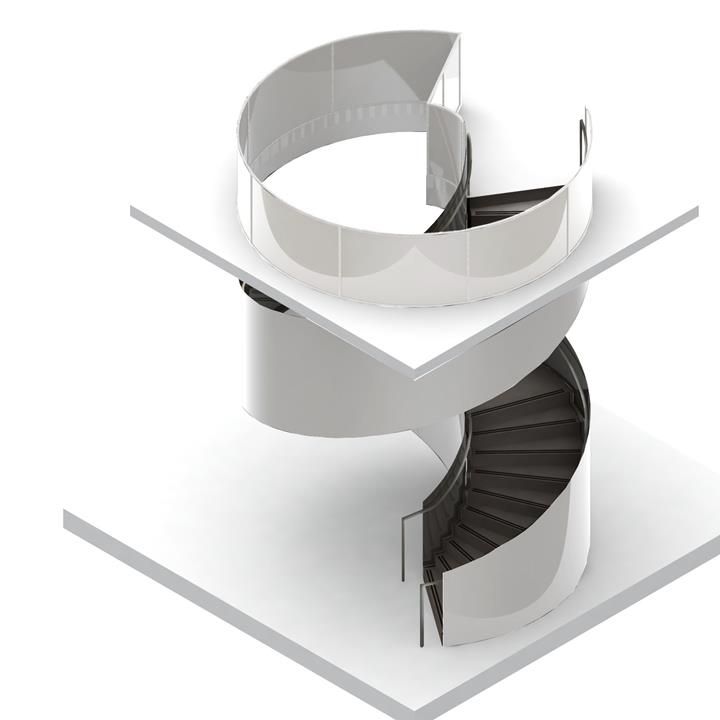

Com base no modelo BIM do fabricante, os engenheiros da Matrix criaram um modelo de análise de elementos finitos 3D para calcular as diferentes tensões ao longo de toda a estrutura. Além disso, foi necessário assegurar que a flecha da escada é reduzida ao mínimo, para que não ocorram danos no pavimento em tijoleira.

As longarinas da escada, que também funcionam como proteção contra quedas, assim como os degraus são constituídos por chapas de aço t = 25 mm com uma qualidade de aço S275. A altura das longarinas é de aprox. 1,4 m. Para o dimensionamento no RFEM, foram utilizados os módulos Dimensionamento de aço e Análise tensão-deformação.

Local do projeto

1 Sherwood Street
Londres W1F 7BL
Reino Unido

Palavras-chave

Escada em caracol Aço
