伦敦皮卡迪利广场的螺旋楼梯

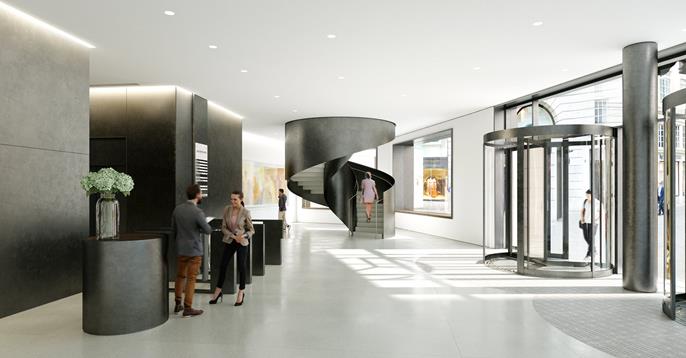

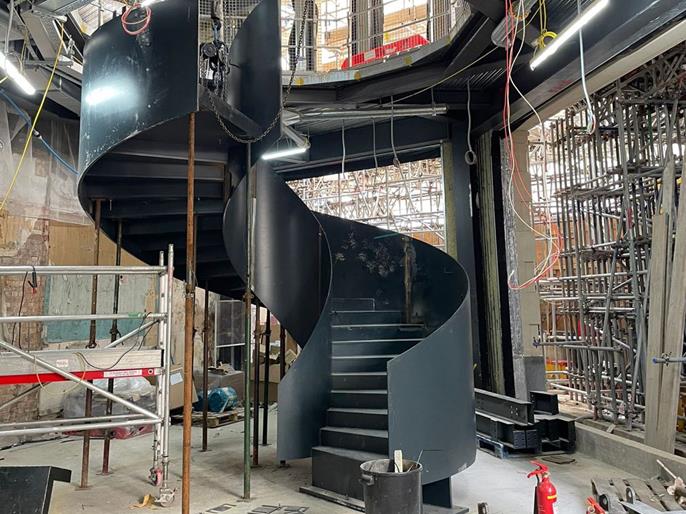

该钢螺旋楼梯造型优雅,位于伦敦市中心的皮卡迪利广场舍伍德街的一座办公楼内。

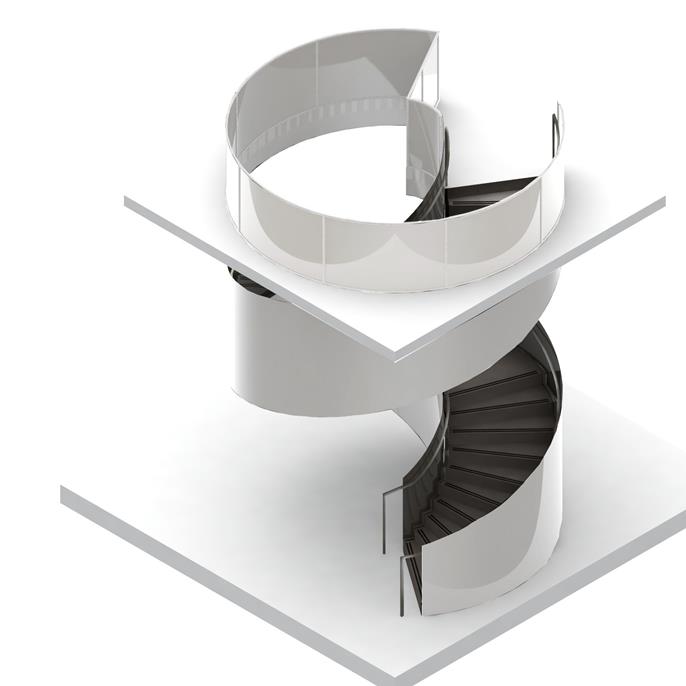

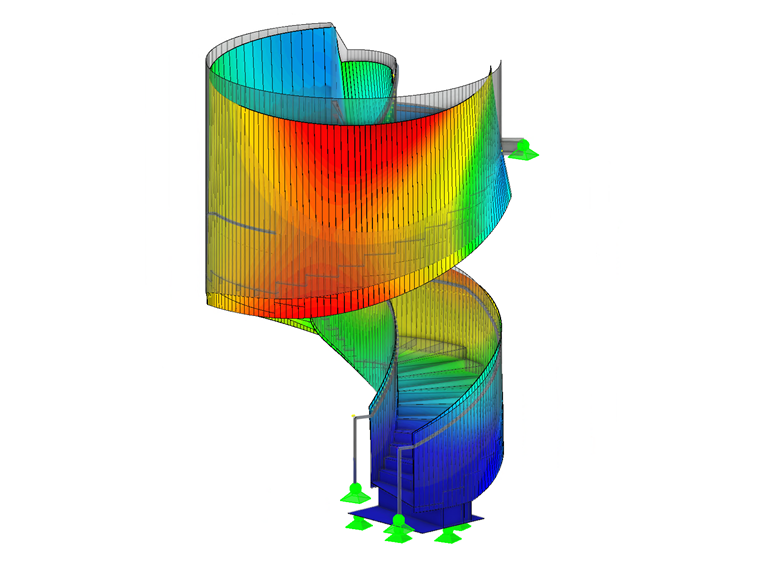

Matrix 的工程师们基于制造商的 BIM 模型创建了一个 3D 有限元分析模型,以计算整个结构的各种应力。 此外,还必须确保楼梯的变形保持在最小程度,以免对水磨石地板造成损坏。

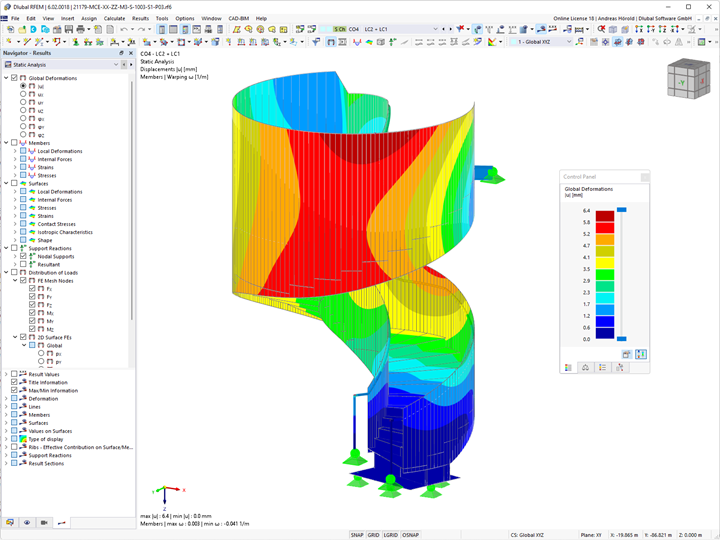

楼梯的桁架以及梯级均采用厚度 t = 25 mm、钢材质量为 S275 的钢板制成。 箱体的高度约为1.4 m 在 RFEM 中使用了钢结构设计和应力-应变分析模块。

位置 舍伍德街1号
伦敦 W1F 7BL
英国

建筑设计 Fletcher Priest Architects
业主 D Wilson Architectural Metalworks Ltd
www.dwilsonltd.com
结构设计 Matrix Consulting Engineers Ltd
www.matrixce.co.uk


项目说明

模型数据

节点数目: 1668
线的数目 2518
杆件数目: 309
面的数目: 732
实体数目 0
荷载工况数目 2
荷载组合数目 8
结果组合数目 0
总重量 17,843 t
翘曲区域尺寸 4.334 x 6.528 x 4.530 m
