Točité schodiště na Piccadilly Circus, Londýn

Projekt zákazníka

12. srpna 2022

001241

Spojené království

RFEM

RFEM 6

Analýza napětí-přetvoření pro RFEM 6

Posouzení ocelových konstrukcí pro RFEM 6

Ocelové konstrukce

Schodišťové konstrukce

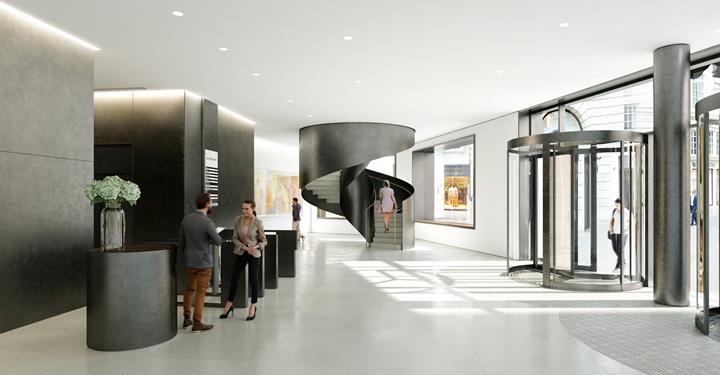

Elegantní ocelové točité schodiště se nachází v kancelářské budově na Sherwood Street u náměstí Piccadilly Circus v centru Londýna.

Architektonický návrh	Fletcher Priest Architects
Investor	D Wilson Architectural Metalworks Ltd www.dwilsonltd.com
Statický návrh	Matrix Consulting Engineers Ltd www.matrixce.co.uk

Údaje o modelu

Model

Točité schodiště Piccadilly Circus, Londýn (© Matrix Consulting Engineers Ltd)

Model | Ocelové točité schodiště

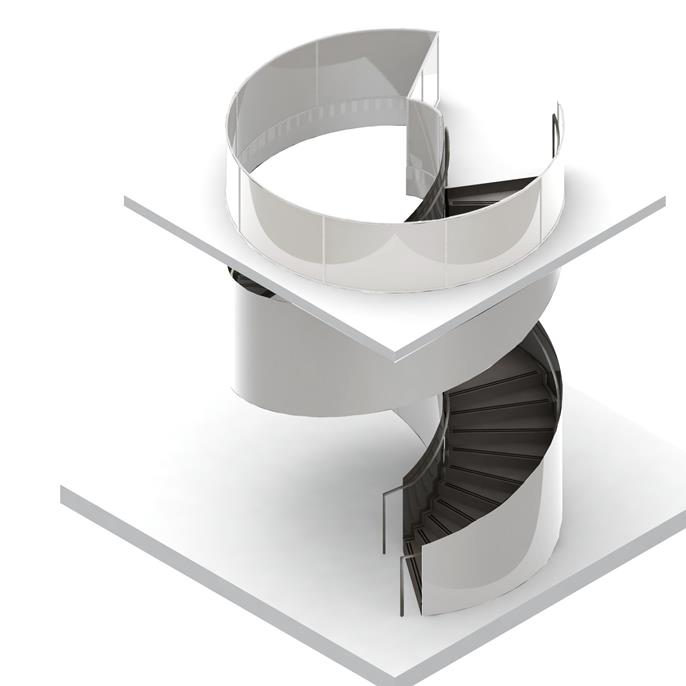

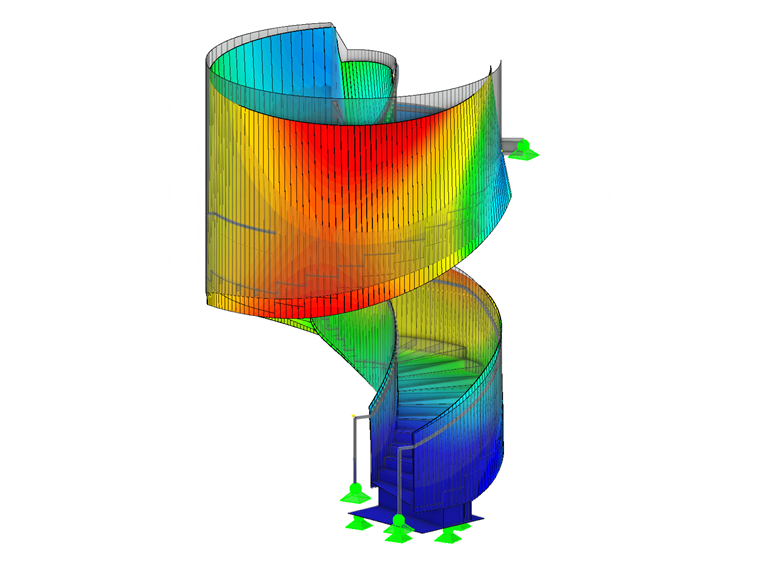

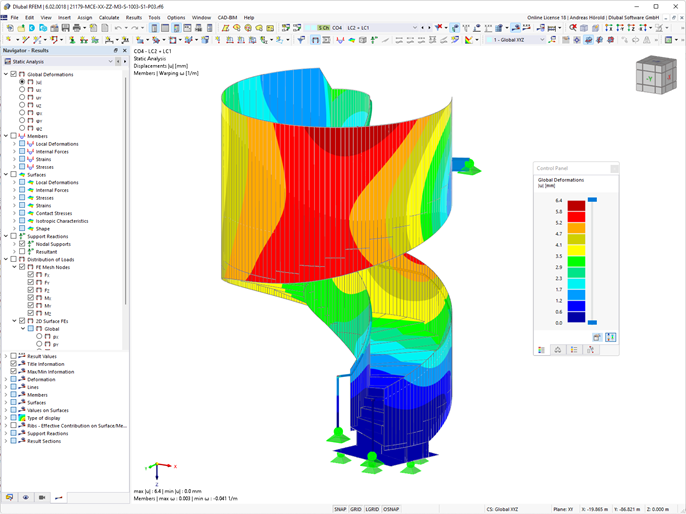

Na základě BIM modelu výrobce vytvořili inženýři ze společnosti Matrix 3D model pro analýzu konečných prvků s cílem vypočítat různá napětí v celé konstrukci. Dále bylo třeba zajistit, aby byl průhyb schodů minimální, a aby tak nedocházelo k poškození teracové dlažby.

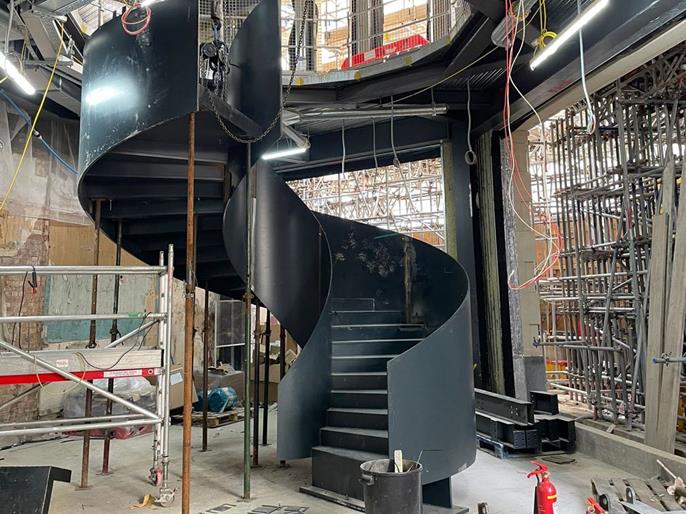

Schodnice, které současně slouží jako ochrana proti pádu, jsou stejně jako schody vyrobeny z ocelových plechů S275 o tloušťce t = 25 mm. Výška schodnic je cca 1,4 m. Při posouzení v programu RFEM se uplatnily addony Posouzení ocelových konstrukcí a Analýza napětí-přetvoření.

Umístění projektu

1 Sherwood Street
Londýn W1F 7BL
Velká Británie

Klíčová slova

Točité schodiště Ocel
