Wendeltreppe Piccadilly Circus, London
Kundenprojekt
-
01

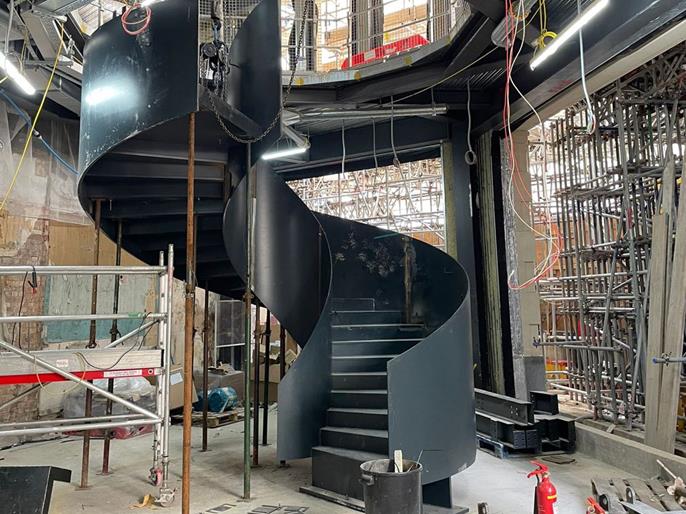

Wendeltreppe während der Montage (© Matrix Consulting Engineers Ltd)
-
01

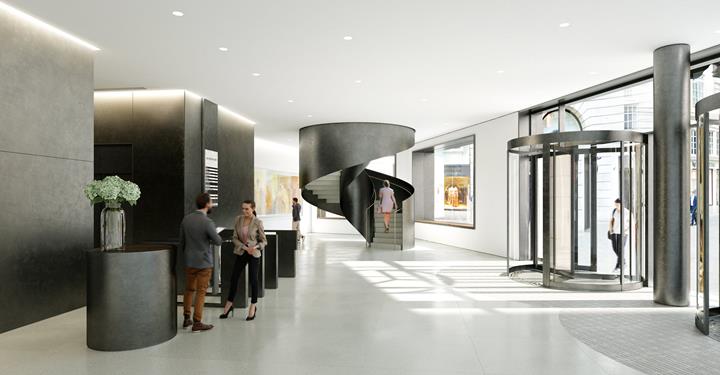

Wendeltreppe im Eingangsbereich des Bürogebäudes (Animation, © Fletcher Priest Architects)
-
01

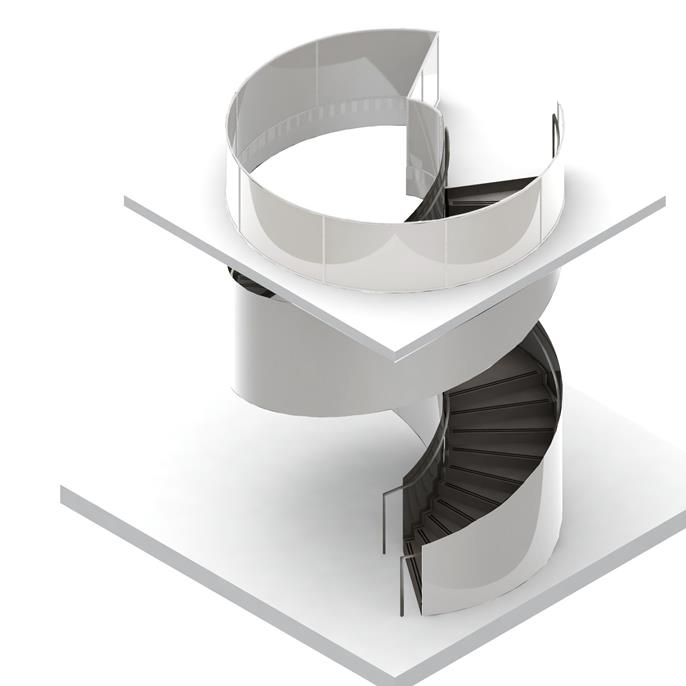

CAD-Modell der Wendeltreppe (© Fletcher Priest Architects)
-
01

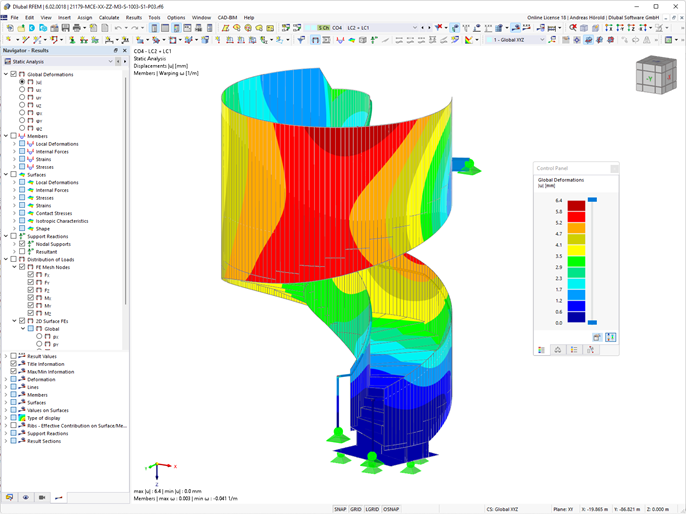

Verformungsbild der Wendeltreppe in RFEM (© Matrix Consulting Engineers Ltd)
-
01

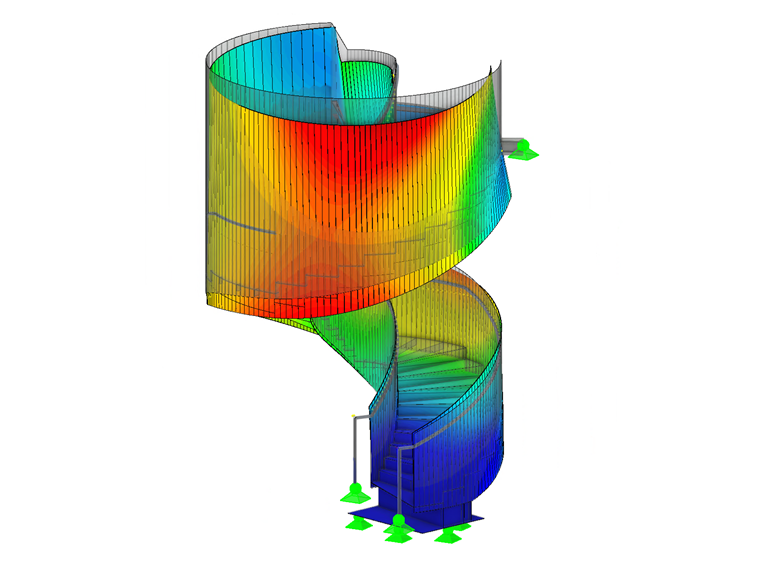

Wendeltreppe Piccadilly Circus, London (© Matrix Consulting Engineers Ltd)
-
01
Globale Verformungsanimation der Wendeltreppe in RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
04
Verformungsbild der Wendeltreppe in RFEM (© Matrix Consulting Engineers Ltd)
-
04
Wendeltreppe Piccadilly Circus, London (© Matrix Consulting Engineers Ltd)
-
04
Globale Verformungsanimation der Wendeltreppe in RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
04
Unser erstes Kundenprojekt konstruiert in RFEM 6! | www.dlubal.com/kundenprojekte
-
05
Globale Verformungsanimation der Wendeltreppe in RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
05
Verformungsbild der Wendeltreppe in RFEM (© Matrix Consulting Engineers Ltd)
-
05
Wendeltreppe Piccadilly Circus, London (© Matrix Consulting Engineers Ltd)
-
05
Unser erstes Kundenprojekt konstruiert in RFEM 6! | www.dlubal.com/kundenprojekte
Die formschöne Wendeltreppe aus Stahl befindet sich in einem Bürogebäude in der Sherwood Street, am Piccadilly Circus im Zentrum von London.
| Architekt | Fletcher Priest Architects |
| Auftraggeber |
D Wilson Architectural Metalworks Ltd www.dwilsonltd.com |
| Tragwerksplanung |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
Modelldaten
Modell
Auf Basis des BIM-Modells des Herstellers erstellten die Matrix-Ingenieure ein 3D-Finite-Elemente-Analysemodell, um die verschiedenen Spannungen in der gesamten Struktur zu berechnen. Zudem musste sichergestellt werden, dass die Durchbiegung der Treppenstufen gering gehalten wird, damit keine Schäden am Terrazzo-Belag entstehen.
Die Treppenwangen, die gleichzeitig das die Funktion der Absturzsicherung bilden, sowie die Treppenstufen bestehen aus Stahlblechen t = 25 mm mit einer Stahlgüte S275. Die Höhe der Wangen beträgt ca. 1,4 m. Bei der Bemessung in RFEM kamen die Add-Ons Stahlbemessung und Spannungs-Dehnungs-Berechnung zum Einsatz.
Projekt-Standort
1 Sherwood StreetLondon W1F 7BL
Vereinigtes Königreich
