Escalera de caracol en Piccadilly Circus, Londres
Proyecto de cliente
-
04

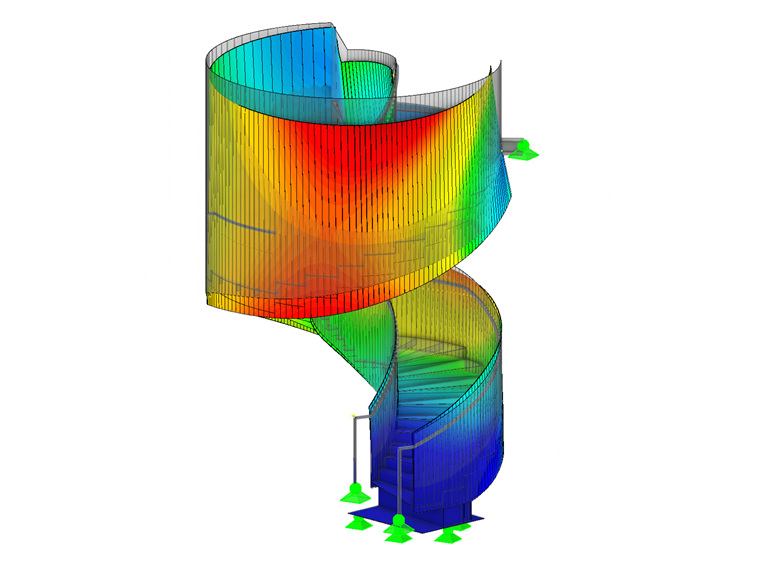

Mapa de deformación de la escalera de caracol en RFEM (© Matrix Consulting Engineers Ltd)
-
04
Escalera de caracol de Piccadilly Circus, Londres (© Matrix Consulting Engineers Ltd)
-
04
Globale Verformungsanimation der Wendeltreppe in RFEM | © Ingenieros consultores de Matrix Ltd | www.matrixce.co.uk
-
05
Globale Verformungsanimation der Wendeltreppe in RFEM | © Ingenieros consultores de Matrix Ltd | www.matrixce.co.uk
-
05

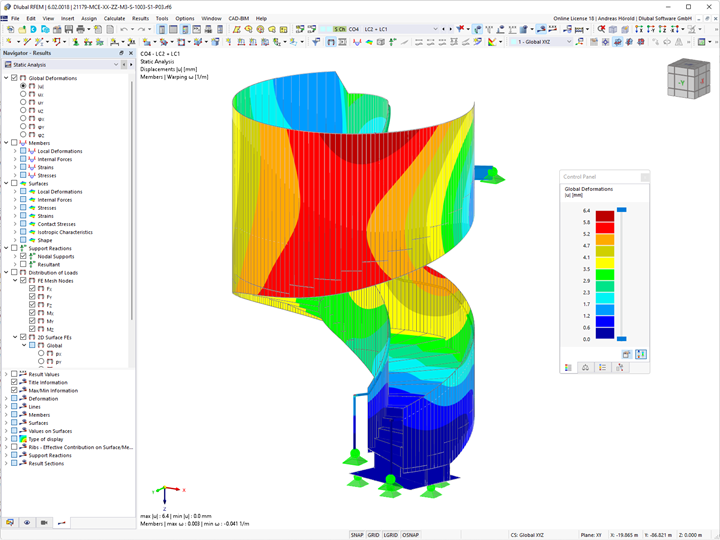

Mapa de deformación de la escalera de caracol en RFEM (© Matrix Consulting Engineers Ltd)
-
05
Escalera de caracol de Piccadilly Circus, Londres (© Matrix Consulting Engineers Ltd)

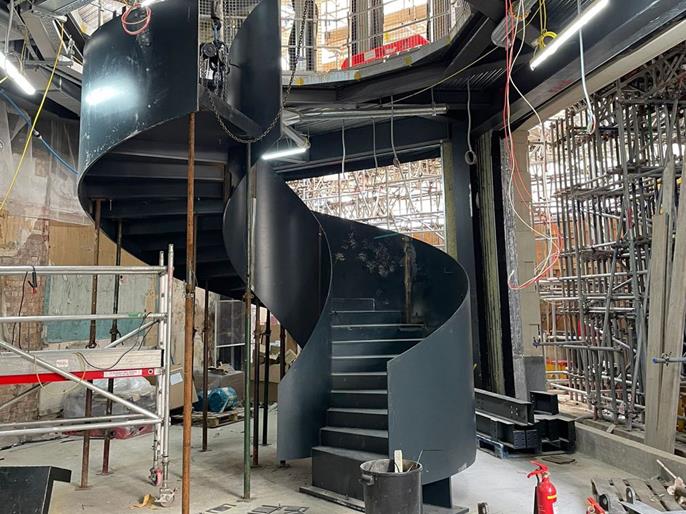

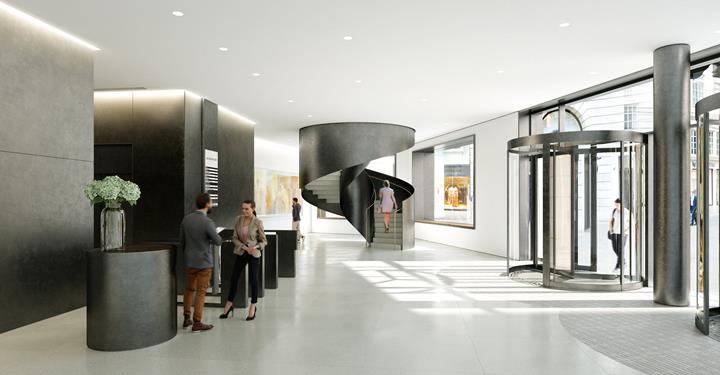

La elegante escalera de caracol de acero se encuentra en un edificio de oficinas en Sherwood Street, en Piccadilly Circus, en el centro de Londres.
| Arquitecto | Fletcher Priest Architects |
| Propietario |
D Wilson Architectural Metalworks Ltd www.dwilsonltd.com |
| Diseño estructural |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
Datos del modelo
Modelo

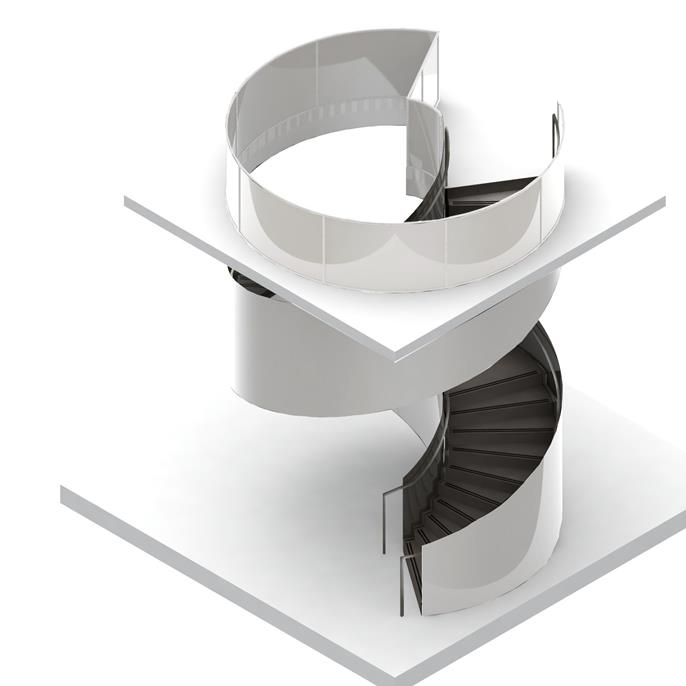

Basándose en el modelo BIM del fabricante, los ingenieros de Matrix Consulting crearon un modelo de análisis por elementos finitos en 3D para calcular las diversas tensiones en toda la estructura. Además, fue necesario asegurarse de que la deformación de las escaleras se mantuviera al mínimo para que no se produjeran daños en el suelo de terrazo.
Los largueros de la escalera (que también funcionan como protección contra caídas), así como los peldaños, están hechos de láminas de acero t = 25 mm con una calidad de acero S275. La altura de los largueros es de aproximadamente 1,4 metros. Los complementos Cálculo de acero y Análisis tensión-deformación se utilizaron para el dimensionamiento en RFEM.
Ubicación del proyecto
1 Sherwood StreetLondres W1F 7BL
Reino Unido
