Spiralne schody Piccadilly Circus, Londyn
Projekt klienta
-
01

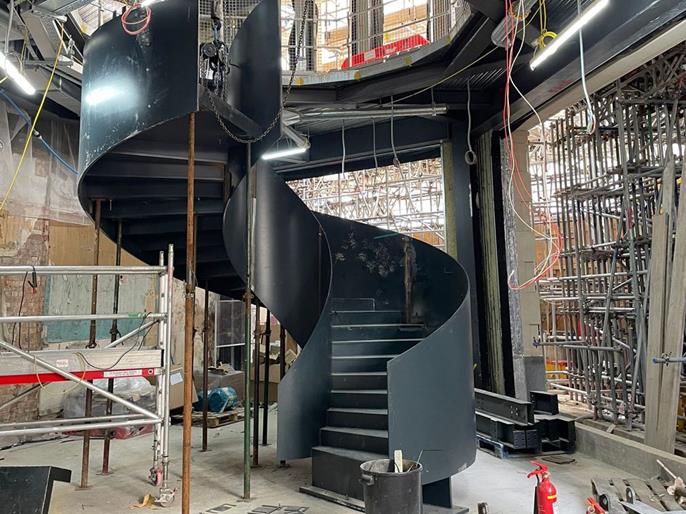

Spiralne schody podczas montażu (© Matrix Consulting Engineers Ltd)
-
01

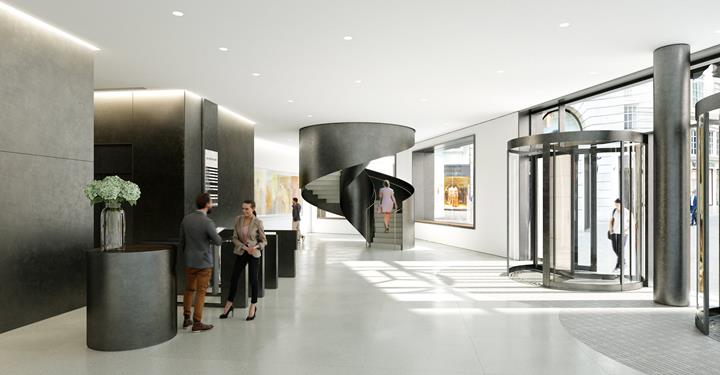

Spiralne schody w strefie wejściowej biurowca (animacja, © Fletcher Priest Architects)
-
01

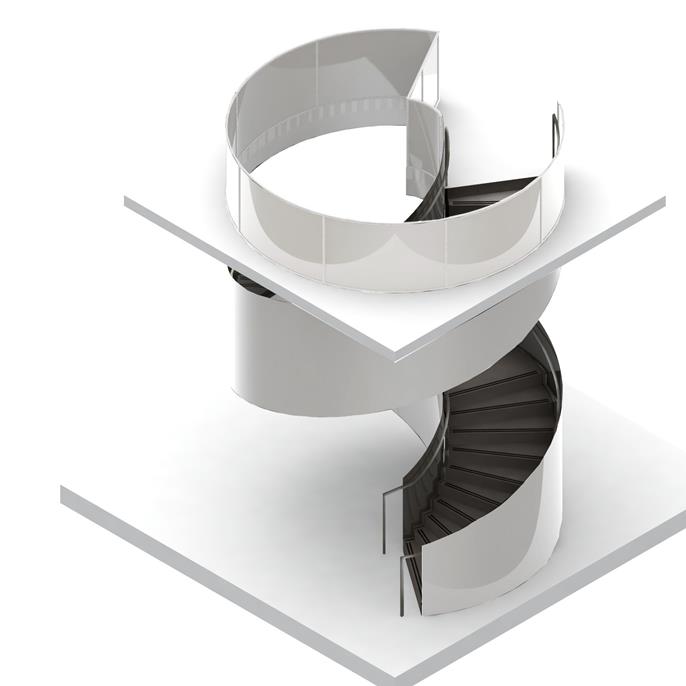

Model CAD spiralnych schodów (© Fletcher Priest Architects)
-
01

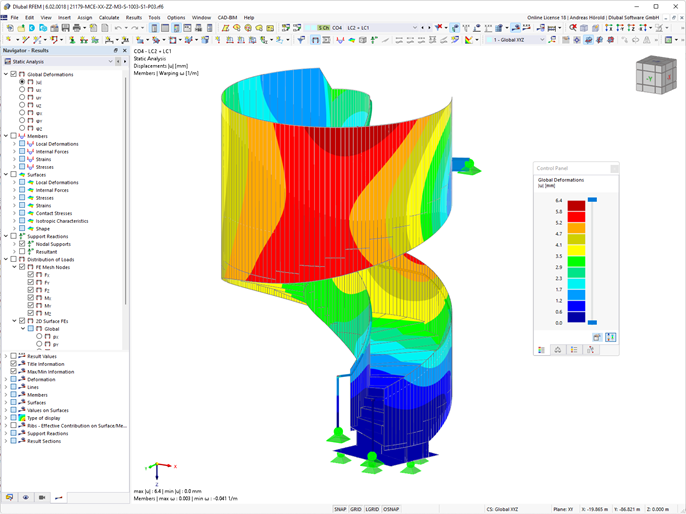

Mapa deformacji schodów kręconych w RFEM (© Matrix Consulting Engineers Ltd)
-
01

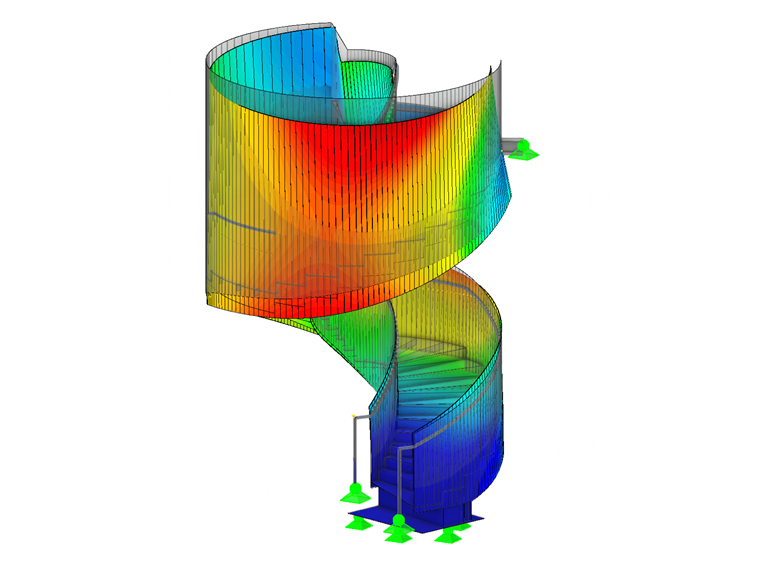

Spiralne schody Piccadilly Circus, Londyn (© Matrix Consulting Engineers Ltd)
-
01
Animacja globalnego odkształcenia schodów kręconych w RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
04
Mapa deformacji schodów kręconych w RFEM (© Matrix Consulting Engineers Ltd)
-
04
Spiralne schody Piccadilly Circus, Londyn (© Matrix Consulting Engineers Ltd)
-
04
Animacja globalnego odkształcenia schodów kręconych w RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
04
Pierwszy projekt klienta wykonany w programie RFEM 6! | www.dlubal.com/projekty-klientow
-
05
Animacja globalnego odkształcenia schodów kręconych w RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk
-
05
Mapa deformacji schodów kręconych w RFEM (© Matrix Consulting Engineers Ltd)
-
05
Spiralne schody Piccadilly Circus, Londyn (© Matrix Consulting Engineers Ltd)
-
05
Pierwszy projekt klienta wykonany w programie RFEM 6! | www.dlubal.com/projekty-klientow
Elegancka stalowa spiralna klatka schodowa znajduje się w biurowcu przy Sherwood Street, przy Piccadilly Circus w centrum Londynu.
Architekt | Fletcher Priest Architekci |
Klient |
D Wilson Architectural Metalworks Ltd www.dwilsonltd.com |
Obliczenia konstrukcyjne |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
Dane modelu
Model
W oparciu o model BIM producenta, inżynierowie Matrix stworzyli model 3D do analizy metodą elementów skończonych, aby obliczyć różne naprężenia w całej konstrukcji. Ponadto należało zadbać zminimalizowanie ugięcia schodów, tak, aby nie doszło do uszkodzenia podłogi z lastryko.
Podłużnice schodów, które pełnią również funkcję zabezpieczenia przed upadkiem z wysokości, oraz stopnie są wykonane z blachy stalowej o grubości t = 25 mm, ze stali klasy S275. Wysokość podłużnic wynosi ok. 1,4 m. Do obliczeń w programie RFEM wykorzystano rozszerzenia Projektowanie konstrukcji stalowych i Analiza naprężeniowo-odkształceniowa.
Lokalizacja projektu
1 Sherwood StreetLondyn W1F 7BL
Zjednoczone Królestwo
