Escalier en colimaçon de Piccadilly Circus, Londres
Projet Client
-
04
Déformations de l'escalier en colimaçon dans RFEM (© Matrix Consulting Engineers Ltd)
-
04
Escalier en colimaçon de Piccadilly Circus, Londres (© Matrix Consulting Engineers Ltd)
-
04

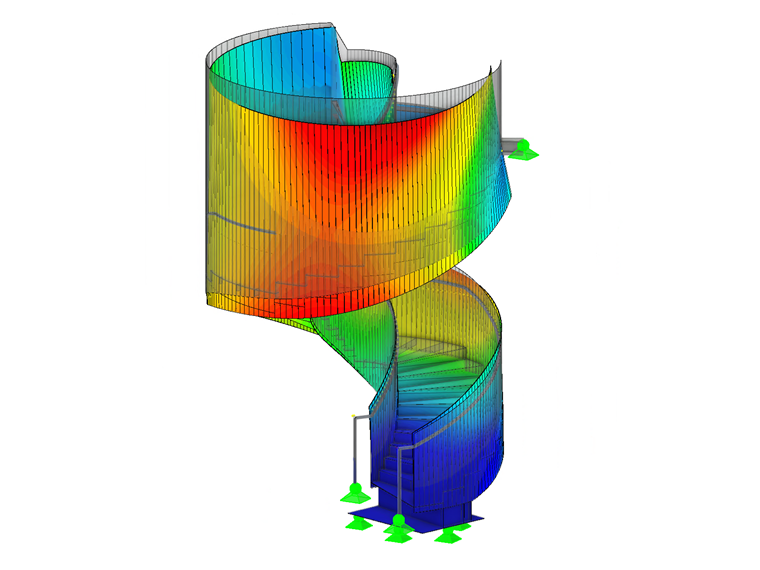

Animation de la déformation globale de l'escalier en colimaçon dans RFEM | © Matrix Consulting Engineers SA | www.matrixce.fr
-
05
Animation de la déformation globale de l'escalier en colimaçon dans RFEM | © Matrix Consulting Engineers SA | www.matrixce.fr
-
05

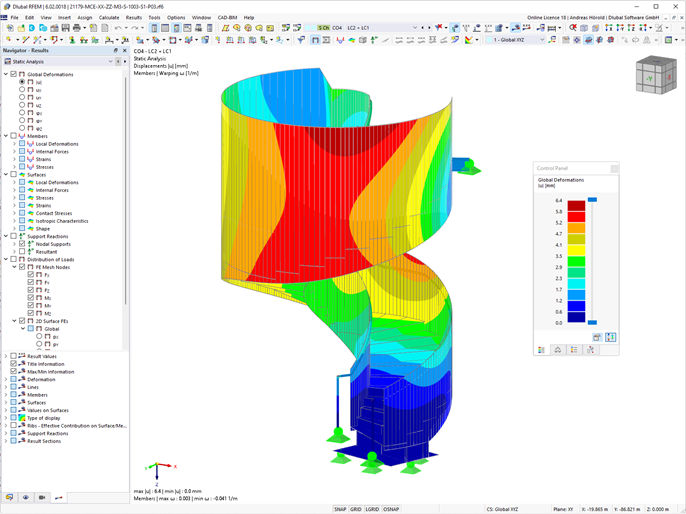

Déformations de l'escalier en colimaçon dans RFEM (© Matrix Consulting Engineers Ltd)
-
05
Escalier en colimaçon de Piccadilly Circus, Londres (© Matrix Consulting Engineers Ltd)
Cet élégant escalier en colimaçon en acier est situé dans un immeuble de bureaux de Sherwood Street, à Piccadilly Circus, dans le centre de Londres.
| Architecte | Fletcher Priest Architects |
| Propriétaire |
D Wilson Architectural Metalworks Ltd www.dwilsonltd.com |
| Calcul de structure |
Matrix Consulting Engineers Ltd www.matrixce.co.uk |
Données du modèle
Modèle

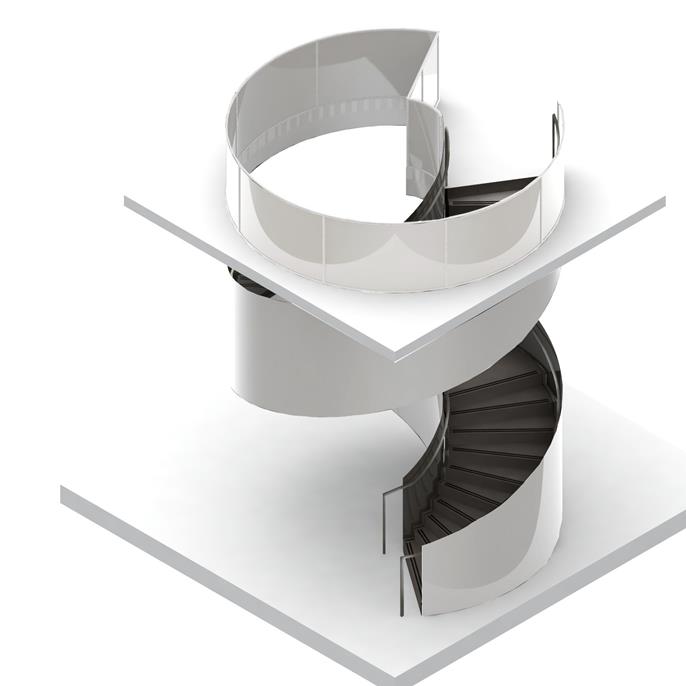

Sur la base du modèle BIM du fabricant, les ingénieurs de la société Matrix ont créé un modèle d'analyse aux éléments finis 3D pour calculer les différentes contraintes dans toute la structure. De plus, il a fallu s'assurer que la déformation de l'escalier soit réduite au minimum afin d'éviter tout endommagement du sol en terrazzo.

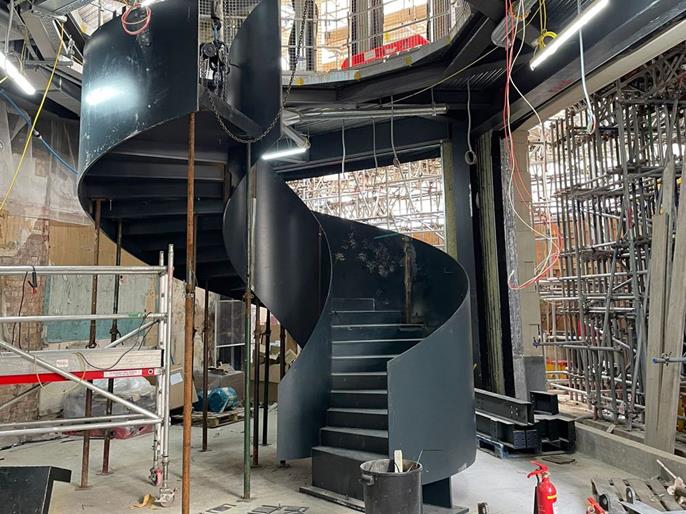

Les limons des escaliers, qui servent également de protection contre les chutes, ainsi que les marches sont en tôle d'acier t = 25 mm avec une qualité d'acier S275. La hauteur des limons est d'environ 1,4 m. Les modules complémentaires Vérification de l'acier et Analyse contrainte-déformation ont été utilisés pour la vérification dans RFEM.
Adresse du projet
1 Sherwood StreetLondon W1F 7BL
Royaume-Uni
