Scala a chiocciola a Piccadilly Circus, Londra

Questa elegante scala a chiocciola in acciaio si trova in un edificio per uffici in Sherwood Street, a Piccadilly Circus, nel centro di Londra.

Scala a chiocciola Piccadilly Circus, Londra (© Matrix Consulting Engineers Ltd)

1286x

Scala a chiocciola in acciaio

Sulla base del modello BIM del costruttore, gli ingegneri di Matrix hanno creato un modello di analisi a elementi finiti 3D per calcolare le varie tensioni su tutta la struttura. Inoltre, è stato necessario garantire che l'inflessione delle scale fosse ridotta al minimo in modo da evitare danni alla pavimentazione in terrazzo.

I longheroni delle scale (che fungono anche da protezione contro la caduta) e i gradini sono realizzati in lamiera di acciaio t = 25 mm con una qualità di acciaio S275. L'altezza dei longheroni è di circa 1,4 m Per la progettazione in RFEM, sono stati usati gli add-on Verifica acciaio e Analisi di tensioni-deformazioni.

Posto

1 Sherwood Street
London W1F 7BL
Regno Unito

Architettura	Fletcher Priest Architects
Committente	D Wilson Architectural Metalworks Ltd www.dwilsonltd.com
Verifiche strutturali	Matrix Consulting Engineers Ltd www.matrixce.co.uk

Specifiche del progetto

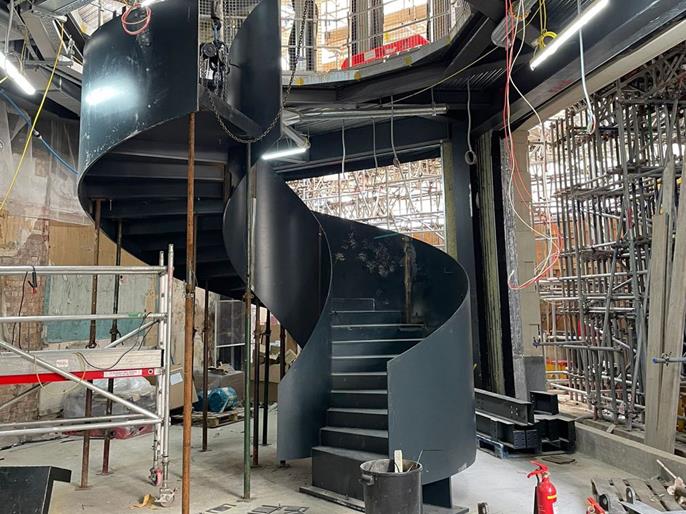

Scala a chiocciola durante il montaggio (© Matrix Consulting Engineers Ltd)

Scala a chiocciola nell'area d'ingresso dell'edificio per uffici (animazione, © Fletcher Priest Architects)

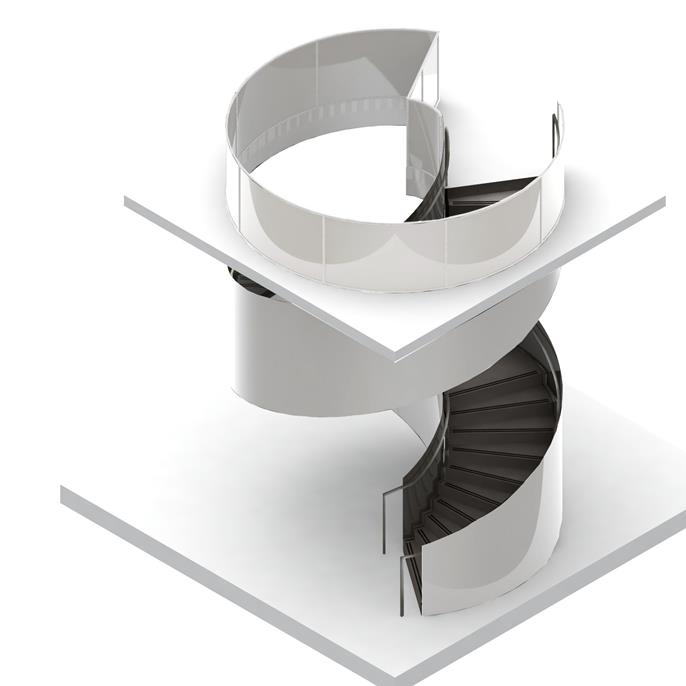

Modello CAD della scala a chiocciola (© Fletcher Priest Architects)

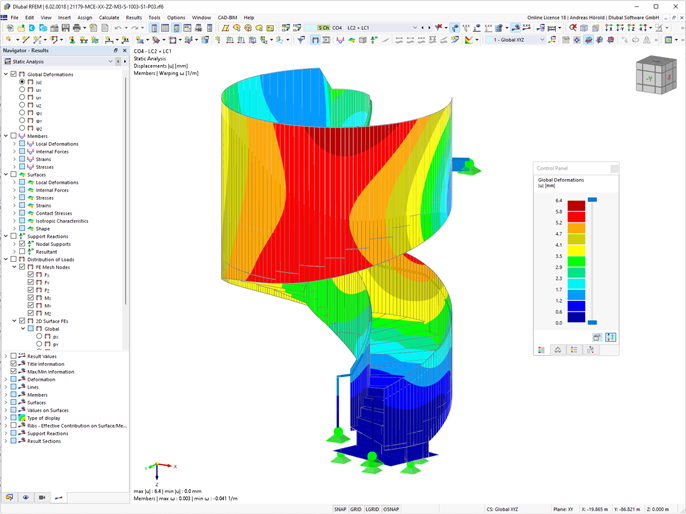

Mappa degli spostamenti generalizzati della scala a chiocciola in RFEM (© Matrix Consulting Engineers Ltd)

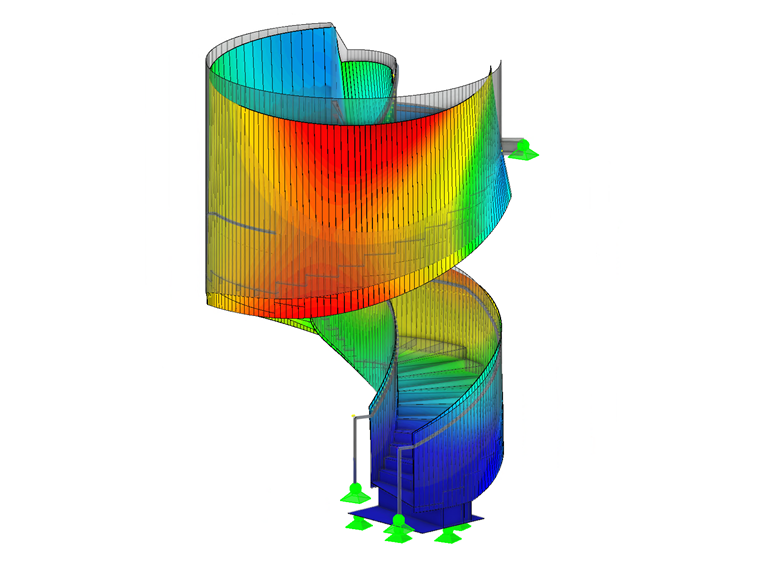

Animazione globale degli spostamenti generalizzati della scala a chiocciola in RFEM | © Matrix Consulting Engineers Ltd | www.matrixce.co.uk

Animazione della deformazione globale della scala a chiocciola in RFEM

Dati del modello

Numero di nodi 1668

Numero di linee 2518

Numero di aste 309

Numero di superfici 732

Numero di solidi 0

Numero di casi di carico 2

Nr. di combinazioni di carico 8

Nr. di combinazioni di risultati 0

Peso totale 17,843 t

Dimensioni 4.334 x 6.528 x 4.530 m
