Новый двор колледжа Рене-Кассен в Элуэ, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Чтобы увеличить количество мест в столовой колледжа Рене-Кассен в Элуэ, в 2020 году совет департамента приступил к масштабным работам по расширению двора. Это потребовало создания постранства с покрытием из деревянных конструкций площадью 420 м².

Заказчик Conseil départemental des Vosges
Архитектор
FRANÇOIS-HENRION-MALGRAS ARCHITECTES
Проектирование конструкций
D-Bois

Параметры модели

Модель

Конструкция

Исследование новой площадки колледжа было поручено конструкторскому бюро D-Bois.

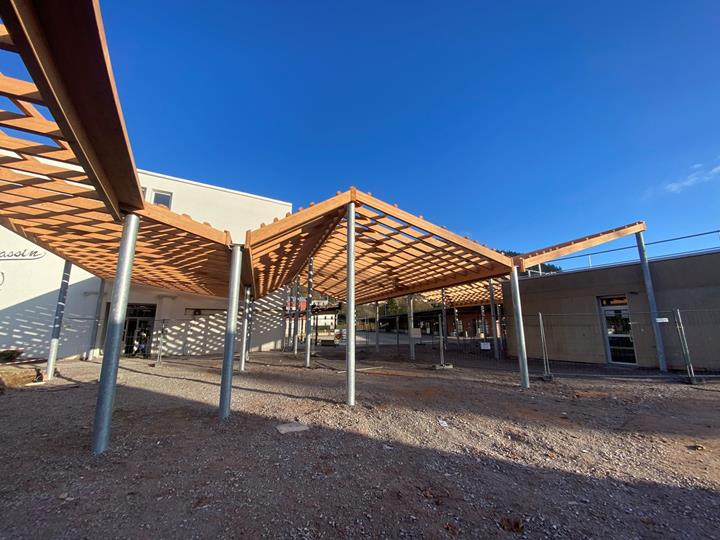

Пилообразные секции навеса внутреннего двора покрыты крупными полупрозрачными листами поликарбоната, что позволяет проникать естественному свету.

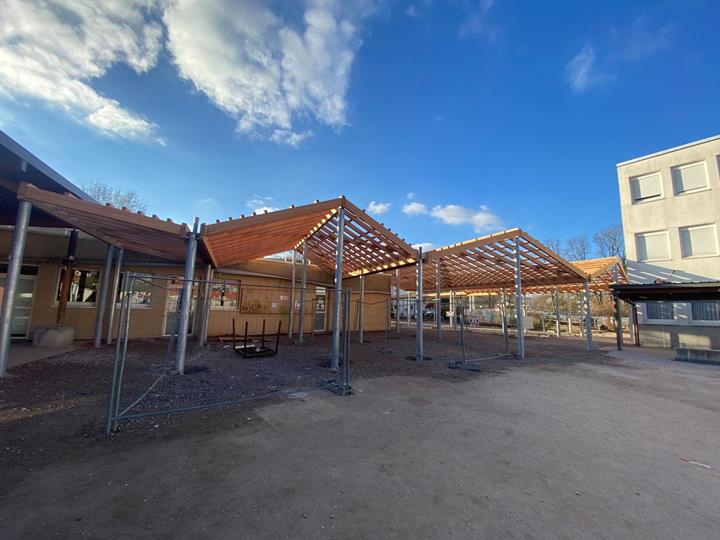

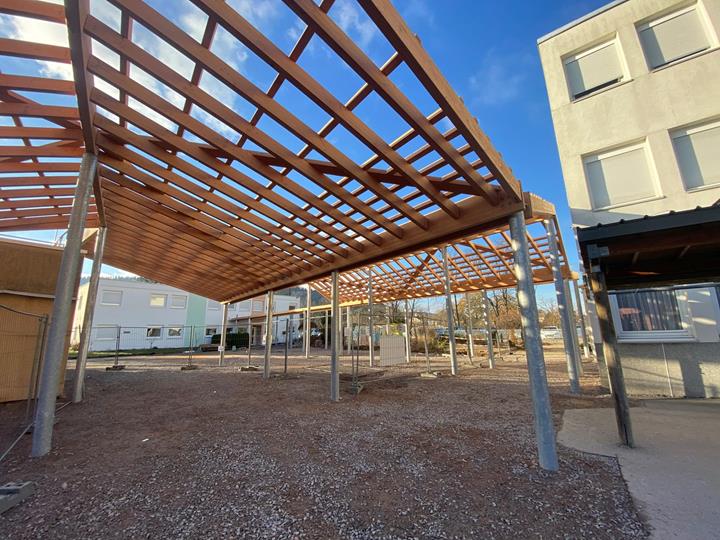

Самонесущий каркас изготовлен из многослойной древесины и металла. 41 трубчатая опора из оцинкованной стали изготовлена из круглых полых профилей с максимальной высотой 5 м. Конструкция каркаса состоит из коньковых прогонов и составных балок (для желобов) из клеёного бруса GL24h. Эти элементы опираются на стойки, центры которых варьируются от 1 до 6 м. Каркас завершается несущими стропилами и связями из хвойных пород древесины С24.

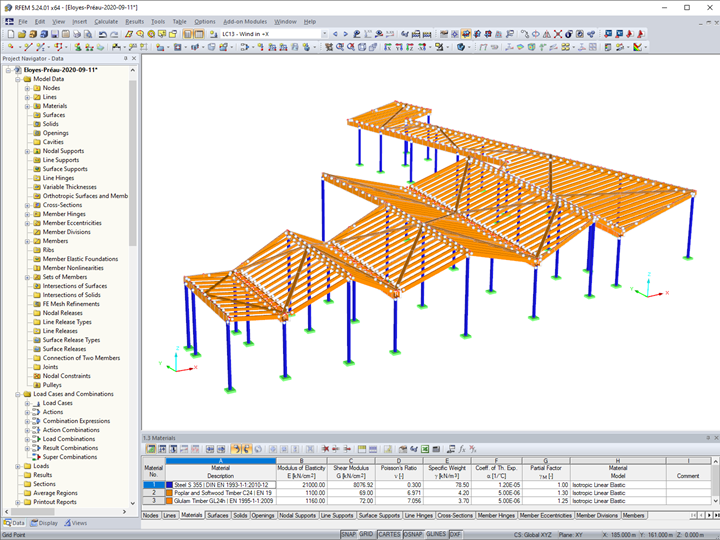

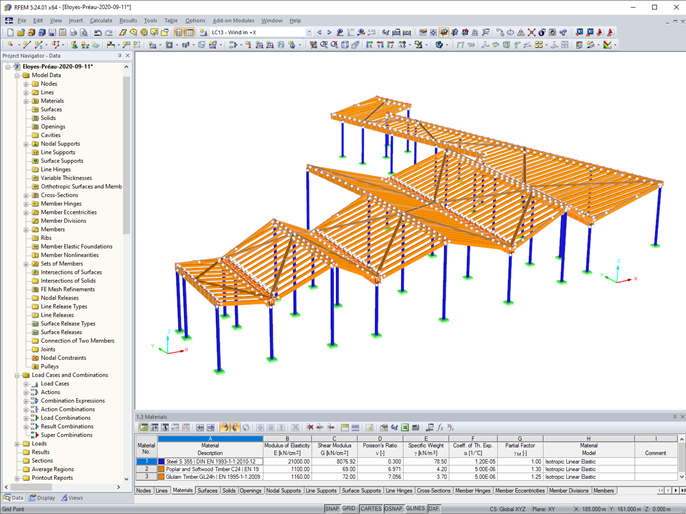

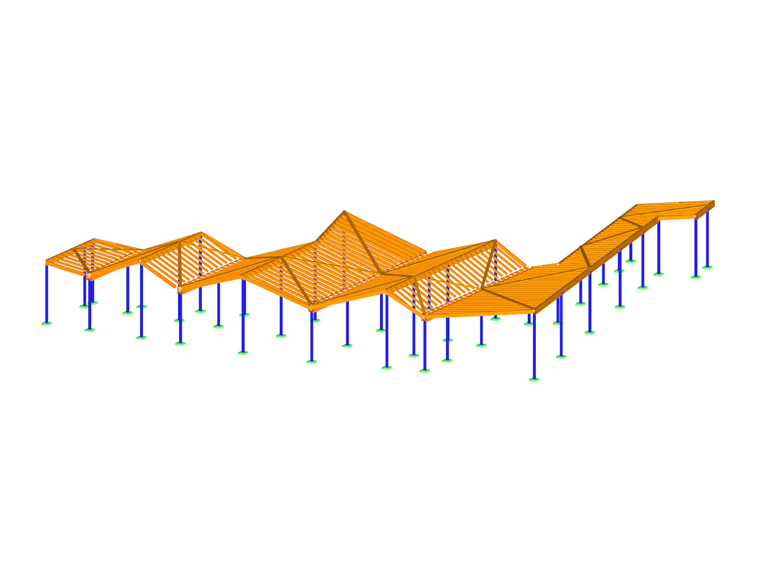

Расчёт конструкций в RFEM 5

Программа RFEM 5 использовалась для моделирования и снижения нагрузок на покрытие. Расчётные проверки деревянных элементов по Еврокоду 5 и стальных элементов по Еврокоду 3 были выполнены с помощью модулей RF-TIMBER Pro и RF-STEEL EC3 соответственно.

Для проверки напряжений и расчёта потребовалась модель трубчатой базы колонны с элементами жёсткости.

Поскольку сооружение относится к категории III и расположено в сейсмической зоне 3, был выполнен расчёт на сейсмостойкость с использованием дополнительных модулей RF-DYNAM Pro - Natural Vibrations и RF-DYNAM Pro - Equivalent Loads.

Расположение проекта

15 rue de l ' Elle
88510 Элуэ
Франция

Ключевые слова

Деревянные конструкции RFEM RF-TIMBER RF-STEEL EC3 RF-DYNAM Pro - Natural Vibrations RF-DYNAM Pro - Equivalent Loads
