法国 Éloyes 的 René-Cassin 学校庭院顶棚

客户项目

This article was translated by Google Translator

View original text

2022年07月26日

001243

DYNAM Pro - Natural Vibrations

DYNAM Pro - Equivalent Loads

为了增加 Éloyes 的 René-Cassin 学校食堂容量，省议会决定在 2020 年进行大规模的扩建工程。该扩建项目需要重建一个面积为 420 平方米的木制庭院顶棚。

所有者	孚日省议会
建筑设计	FRANÇOIS-HENRION-MALGRAS Architects www.francois-henrion-malgras.com
Engineering Office	D-木结构 www.d-bois.fr

模型参数

模型

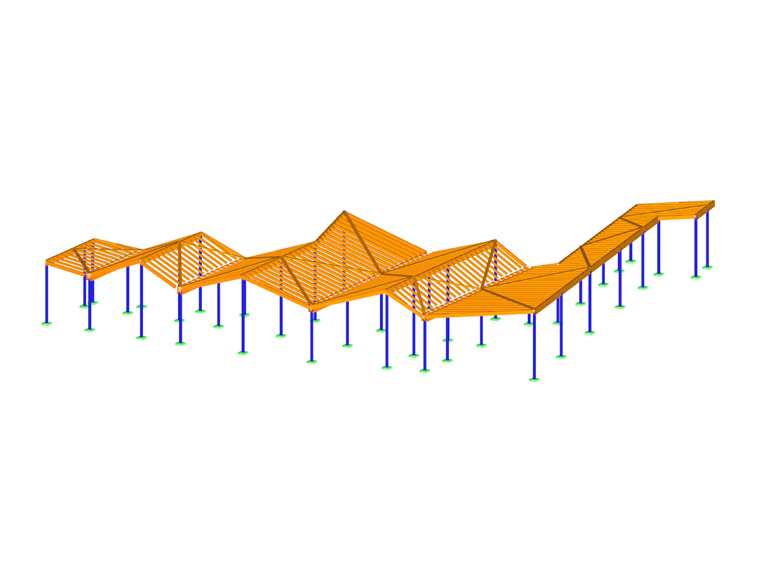

模型 | René-Cassin 学院新庭院，法国埃洛伊斯

支承结构

新建大学操场的研究任务委托给了 D-Bois 设计办公室。

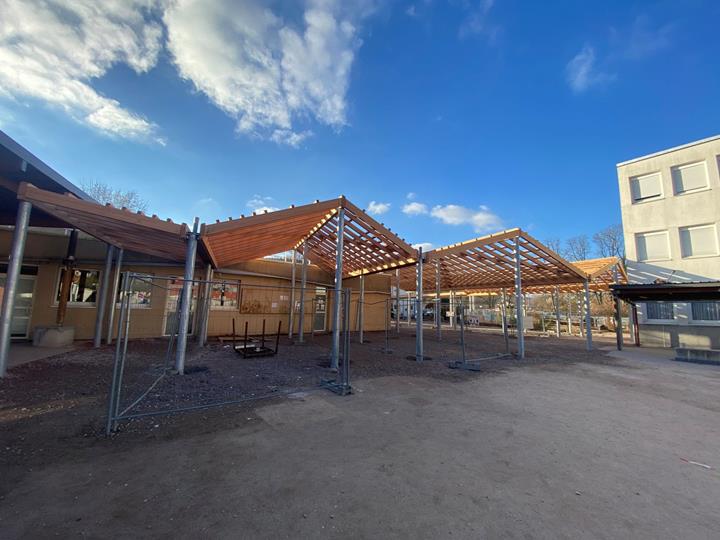

庭院的锯齿形屋顶大部分由半透明的聚碳酸酯板覆盖，使得自然光得以射入。

自承重框架由木结构和金属结构混合而成。 41 根钢管杆为空心圆形截面，最大高度为 5 m。屋架由屋脊檩条和组合截面梁（用于排水沟）组成，胶合木 GL24h。柱子固定在柱子上，柱子的中心距在 1 到 6 m 之间。框架由承重椽条和 C24 软木支撑。

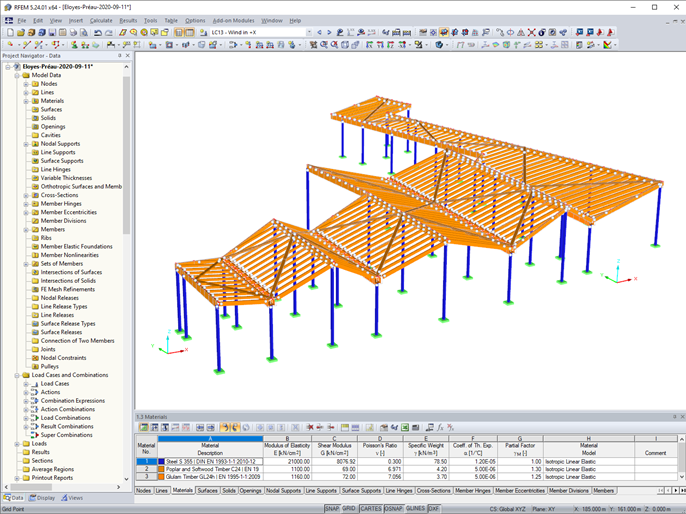

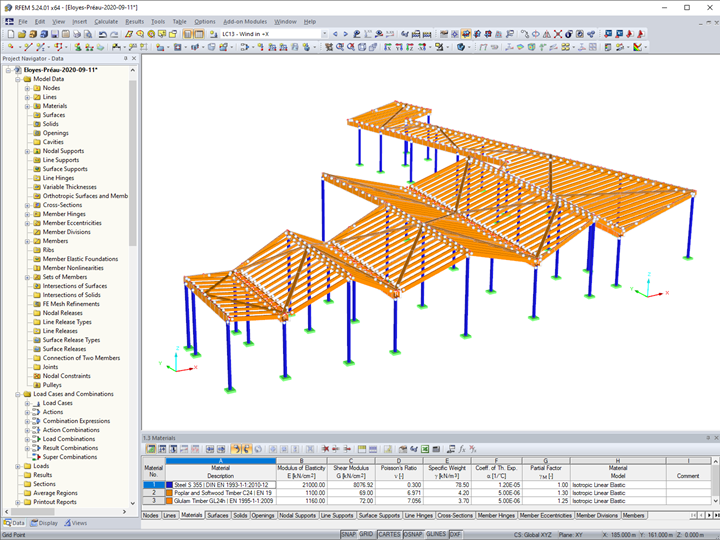

RFEM 5 中的结构设计

RFEM 5 用于模拟和降低该庭院的荷载。木结构构件按照欧洲规范 5 ，钢构件按照欧洲规范 3 ，分别使用了 RF-TIMBER Pro 和 RF-STEEL EC3 进行了验算。

在进行应力验算和设计时需要使用带加劲的管柱底座模型。

由于该结构是位于地震分区 3 的 III 类建筑，所以使用了 RF-DYNAM Pro - 固有振动和 RF-DYNAM Pro - 等效荷载模块进行了地震分析。

项目位置

15 rue de l ' Elle

88510 Eloyes

Germany

关键词

木结构装配 RFEM RF-TIMBER RF-STEEL EC3 RF-DYNAM Pro - 固有振动 RF-DYNAM Pro - 等效荷载
