Nové nádvoří školy Reného Cassina v Éloyes, Francie

Parametry modelu

• Délka: 35 m
• Šířka: 34 m
• Výška: 5,6 m
• Uzly: 372
• Pruty: 601

Model

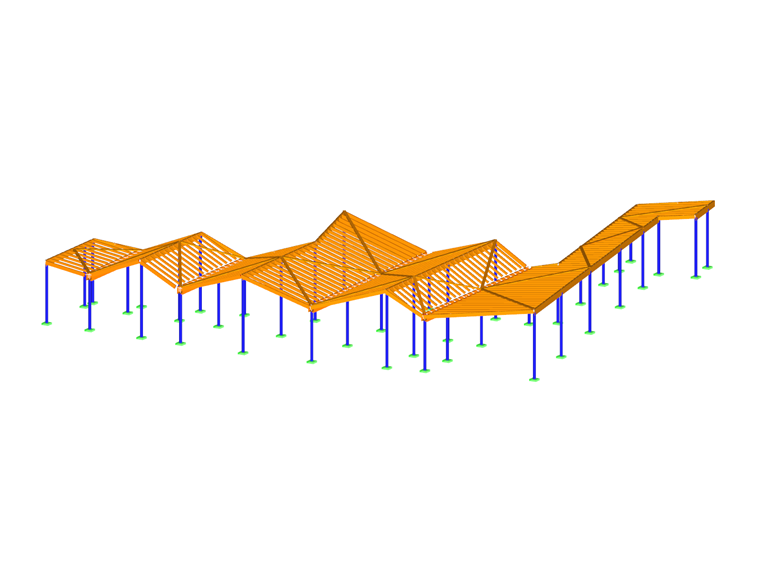

3D model

• 3D prohlížeč | Google
• 3D prohlížeč | Babylon
• Virtuální realita

Model | Nové nádvoří školy Reného Cassina v Éloyes, Francie

Konstrukce

Realizačním návrhem nového zastřešení školního nádvoří byla pověřena projekční kancelář D-Bois.

Střešní desky ve tvaru zubů pily tvoří z velké části průsvitné polykarbonátové desky, jimiž proniká přirozené světlo.

Samonosný rám je z kombinace materiálů dřeva a kovu. 41 sloupů z pozinkované oceli je vyrobeno z dutých kruhových trubkových profilů a má maximální výšku 5 m. Konstrukci tvoří hřebenové vaznice a spřažené nosníky (pro okapy) z lepeného lamelového dřeva GL24h. Tyto prvky spočívají na sloupech, jejichž vzdálenost se pohybuje mezi 1 a 6 m. Rám je doplněn nosnými krokvemi a ztužením z jehličnatého dřeva C24.

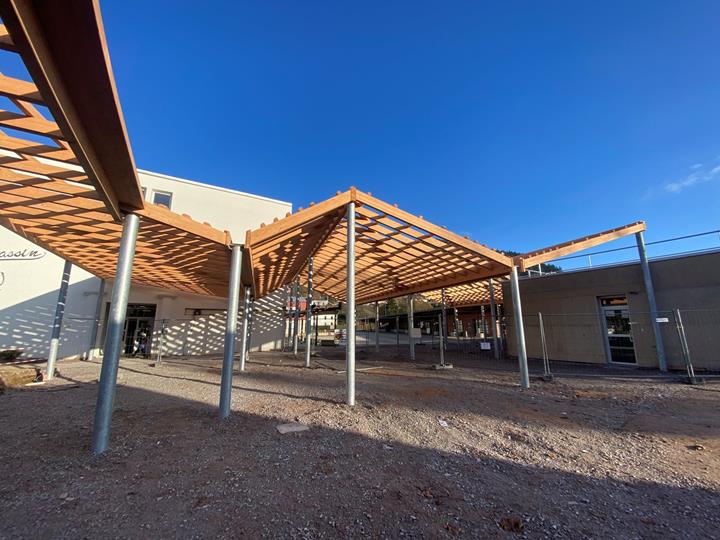

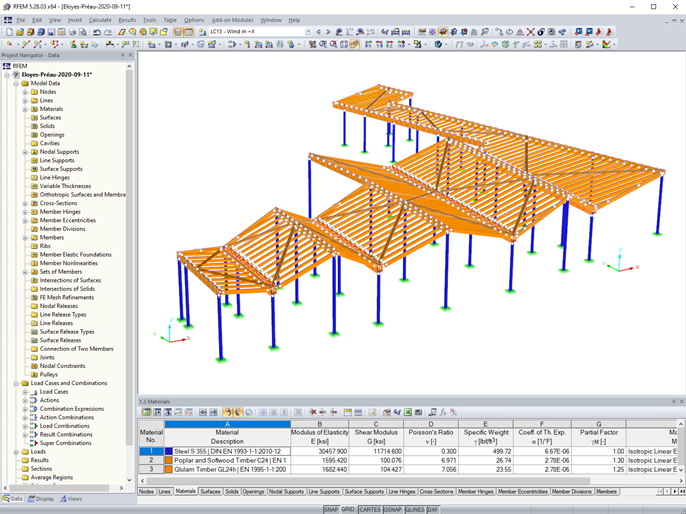

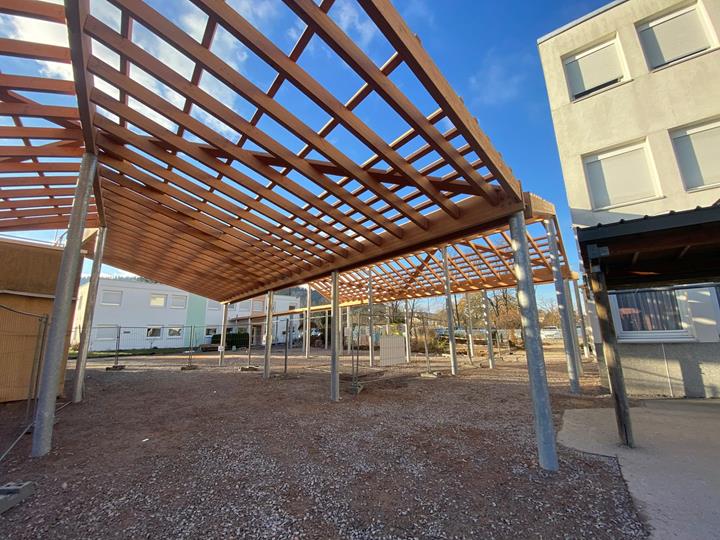

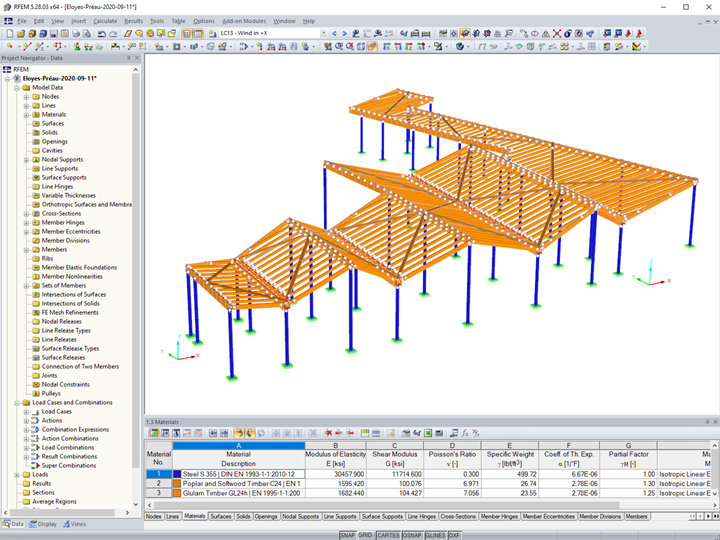

Posouzení statiky v programu RFEM 5

Pro modelování a posouzení zastřešení školního nádvoří se použil program RFEM 5. K návrhu dřevěných prvků podle Eurokódu 5 a ocelových prvků podle Eurokódu 3 posloužily příslušné moduly RF-TIMBER Pro a RF-STEEL EC3.

Pro analýzu napětí a dimenzování bylo potřeba vytvořit plošný model patky trubkového sloupu s výztuhami.

Protože se jedná o stavbu kategorie III nacházející se v seizmické oblasti 3, byla provedena seizmická analýza pomocí modulů RF -DYNAM Pro - Natural Vibrations a RF -DYNAM Pro - Equivalent Loads.
