Nowy dziedziniec René-Cassin College w Éloyes, Francja

W celu zwiększenia liczby miejsc w stołówce René-Cassin College w Éloyes, rada departamentu rozpoczęła w 2020 roku prace nad rozbudową obiektu. Konieczna była przebudowa nowego drewnianego zadaszenia dziedzińca o powierzchni 420 m².

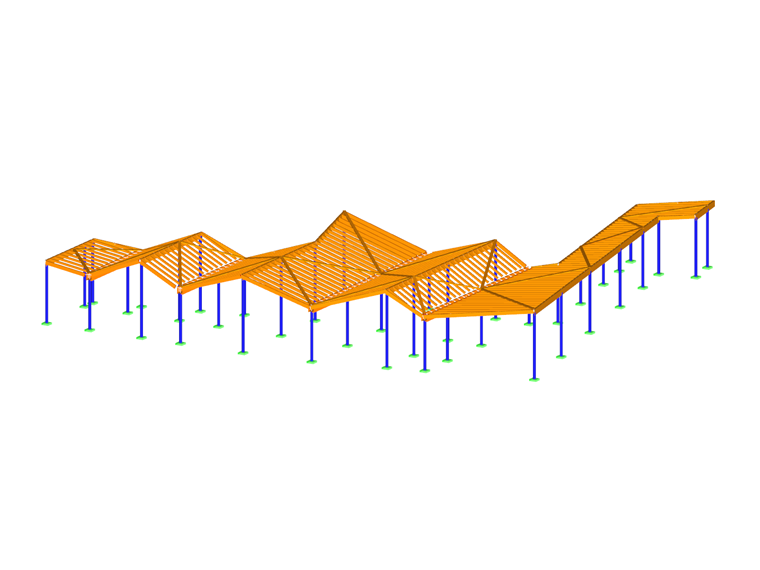

Nowy dziedziniec kolegium René-Cassina w Éloyes we Francji

588x

Konstrukcja

Zadanie opracowania projektu nowego dziedzińca powierzono firmie D-Bois.

Części zadaszenia dziedzińca są w dużej mierze pokryte półprzezroczystymi płytami z poliwęglanu, które wpuszczają naturalne światło.

Samonośna rama to wielomateriałowa konstrukcja z drewna i metalu. 41 słupów rurowych ze stali ocynkowanej, o maksymalnej wysokości 5 m, jest wykonanych z zamkniętych profili okrągłych. Konstrukcja szkieletowa składa się z płatwi kalenicowych i belek zespolonych (dla rynien) z drewna klejonego warstwowo GL24h. Elementy te spoczywają na słupach o rozstawie od 1 do 6 m. Rama jest uzupełniona krokwiami nośnymi i stężeniem z drewna iglastego C24.

Obliczenia konstrukcyjne w RFEM 5

Program RFEM 5 został wykorzystany do zamodelowania i zminimalizowania obciążeń. Weryfikacje elementów drewnianych zgodnie z Eurokodem 5 i elementów stalowych zgodnie z Eurokodem 3 przeprowadzono odpowiednio za pomocą modułów dodatkowych RF-TIMBER Pro i RF-STEEL EC3.

Do weryfikacji naprężeń i obliczeń wymagany był model podstawy słupa rurowego z elementami usztywniającymi.

Ponieważ konstrukcja ta należy do kategorii III i znajduje się w strefie sejsmicznej 3, analizę sejsmiczną przeprowadzono przy użyciu modułów RF-DYNAM Pro - Natural Vibrations i RF-DYNAM Pro - Equivalent Loads.

Miejsce

15 rue de l'Elle

88510 Eloyes

Francja

Klient	Rada Departamentu Vosges
Architekt	FRANÇOIS-HENRION-MALGRAS ARCHITECTS www.francois-henrion-malgras.com
Inżynieria konstrukcyjna	D-Wood www.d-bois.fr

Specyfikacja projektu

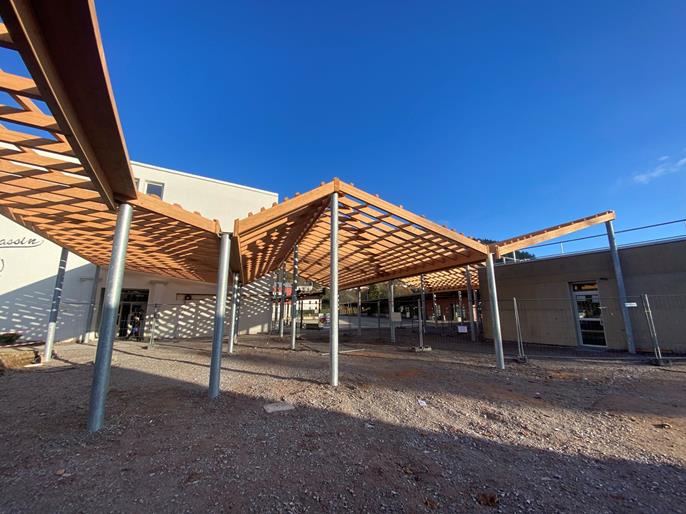

Widok ' na wschód od zrębu dziedzińca (© D-Bois)

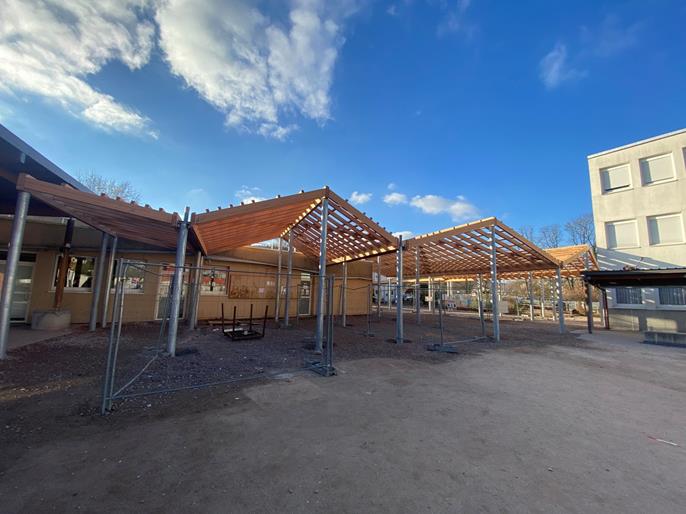

Widok ' na zachód od szkieletu budowanego dziedzińca (© D-Bois)

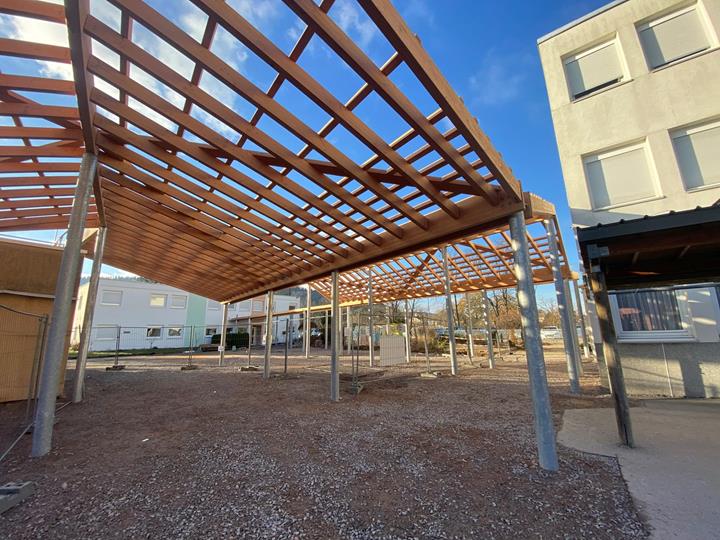

Widok pod ramą dziedzińca w budowie (© D-Bois)

Widok pod ramą powstającego dziedzińca (© D-Bois)

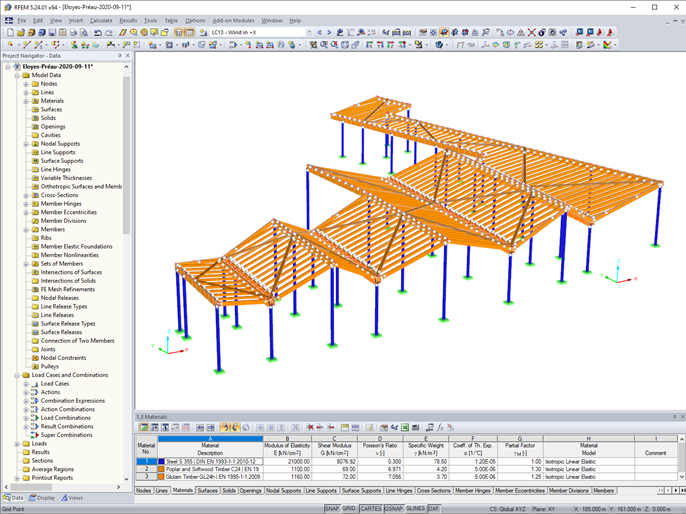

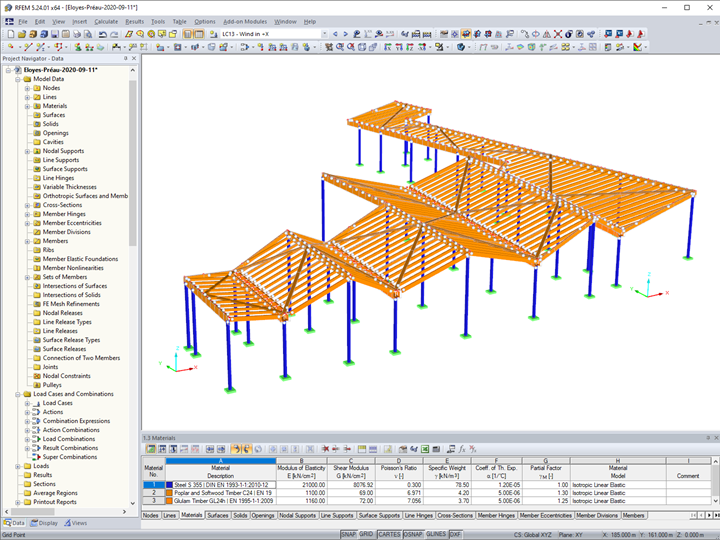

Konstrukcja dziedzińca zamodelowana w RFEM (© D-Bois)

Dane modelu

Liczba węzłów 372

Liczba linii 601

Liczba prętów 601

Ilość przypadków obciążenia 16

Ilość KO 32

Liczba kombinacji wyników 8

Ciężar całkowity 15,069 t

Wymiarowanie 34,581 x 34,940 x 5,878 m

Wersja programu 5.23.02
