Neue Innenhofüberdachung der Schule René-Cassin in Éloyes, Frankreich

Modellparameter

• Länge: 35 m
• Breite: 34 m
• Höhe: 5,6 m
• Anzahl Knoten: 372
• Anzahl Stäbe: 601

Modell

3D-Modell

• 3D Viewer | Google
• 3D Viewer | Babylon
• Virtuelle Realität

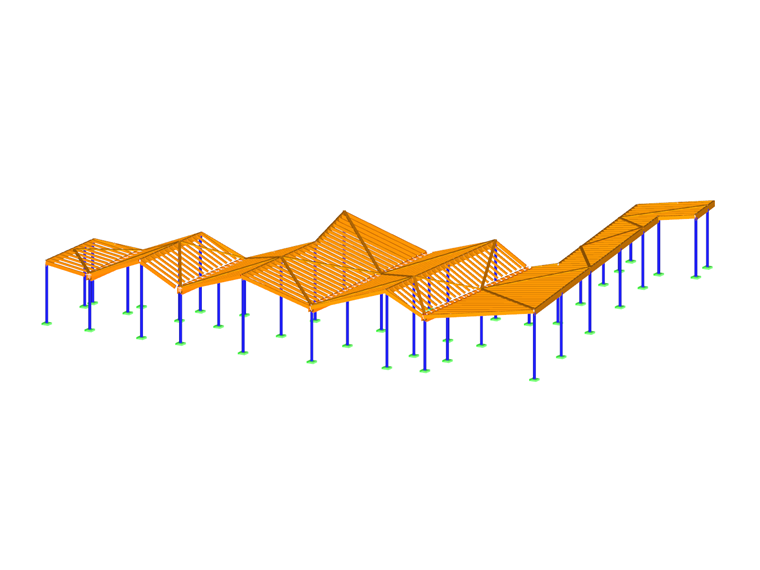

Modell | Neuer Innenhof der Schule René-Cassin in Éloyes, Frankreich

Konstruktion

Mit der Ausführungsplanung der neuen Innenhofüberdachung wurde das Planungsbüro D-Bois beauftragt.

Die sägezahnförmigen Dachpartien des Hofes sind weitgehend mit transluzenten Polycarbonatplatten bedeckt, die das natürliche Licht durchlassen.

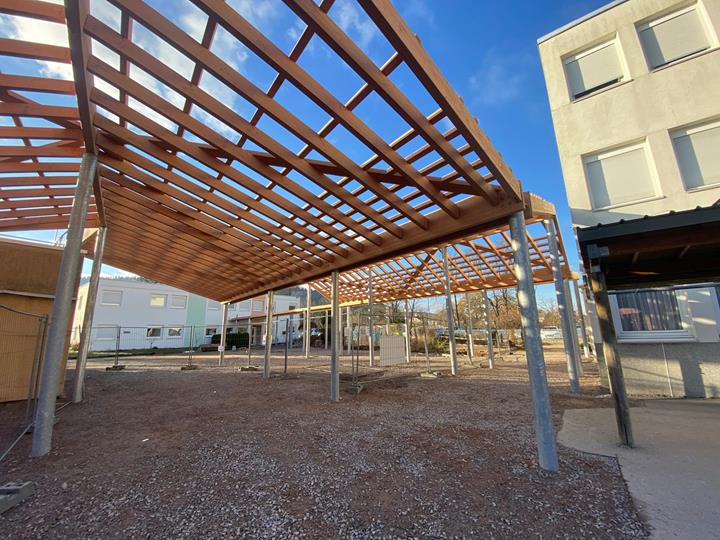

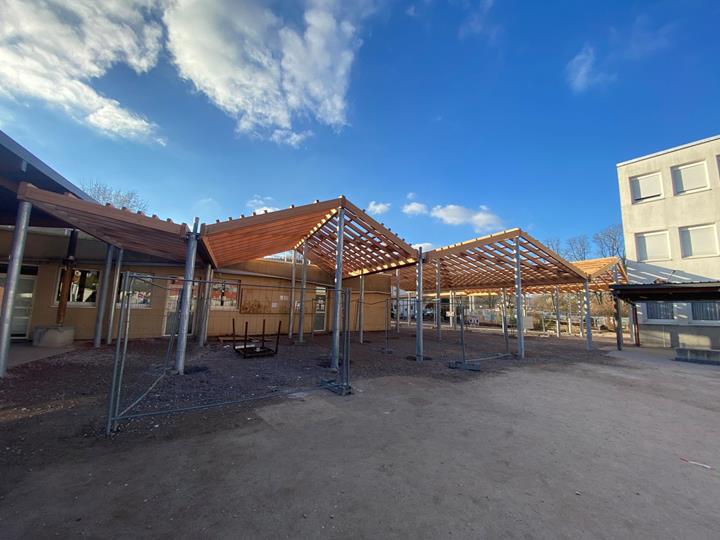

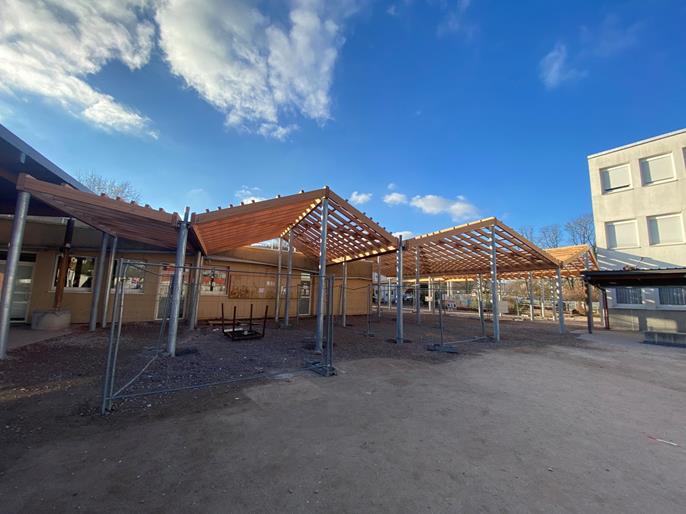

Der selbsttragende Rahmen besteht aus einer Materialkombination von Holz und Metall. Die 41 Stützen aus verzinktem Stahl sind aus Rundrohrhohlprofilen gefertigt und haben eine maximale Höhe von 5 m. Das Tragwerk besteht aus Firstpfetten und Verbundprofilträgern (für Dachrinnen) aus Brettschichtholz GL24h. Diese Elemente ruhen auf den Stützen, deren Abstände zwischen 1 und 6 m variieren. Komplettiert wird der Rahmen durch tragende Sparren und Aussteifungen aus Holz mit der Güteklasse C24.

Statische Berechnung in RFEM 5

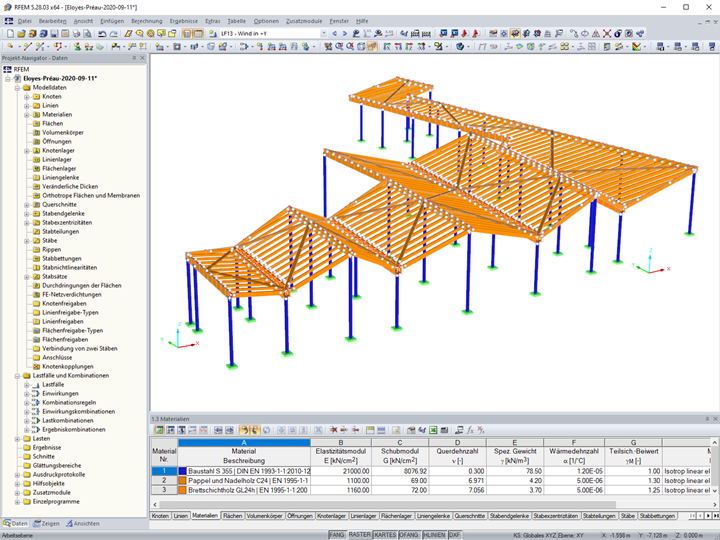

Für die Modellierung und Bemessung der Innenhofüberdachung wurde RFEM 5 verwendet. Die Nachweise nach Eurocode 5 für die Holzkonstruktion und nach Eurocode 3 für die Stahlkonstruktion wurden jeweils mit den Zusatzmodulen RF-HOLZ Pro und RF-STAHL EC3 durchgeführt.

Für den Spannungsnachweis und die Bemessung wurde ein Flächenmodell des  Rohrstützenfußes mit Aussteifungen benötigt.

Da es sich um ein Gebäude der Kategorie III in der Erdbebenzone 3 handelt, wurde eine Erdbebenanalyse mit den Modulen RF-DYNAM Pro - Eigenschwingungen und RF-DYNAM Pro - Ersatzlasten durchgeführt.
