Nueva estructura para el patio del colegio René-Cassin en Éloyes, Francia

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

Con el fin de aumentar el número de plazas en el comedor del colegio René-Cassin de Éloyes, el Consejo Departamental puso en marcha importantes obras de ampliación en 2020. Esta ampliación requirió la reconstrucción de una nueva estructura de madera para el patio con una superficie de 420 m².

Inversor Consejo departamental de los Vosgos
Arquitecto
FRANÇOIS-HENRION-MALGRAS ARCHITECTES
Oficina de ingeniería
D-Bois

Parámetros del modelo

Modelo

Estructura

La oficina de ingeniería D-Bois fue responsable del estudio del nuevo patio del colegio.

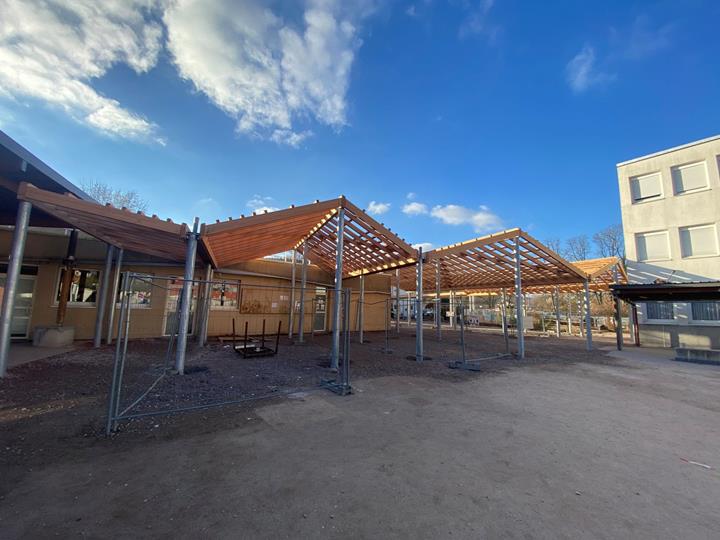

Las secciones de la cubierta en diente de sierra del patio están cubiertas en gran parte por láminas de policarbonato translúcidas, lo que permite la entrada de luz natural.

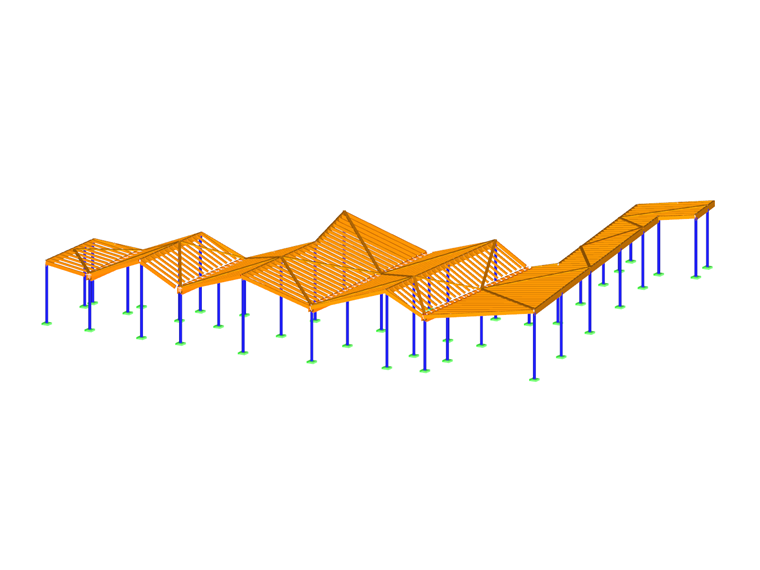

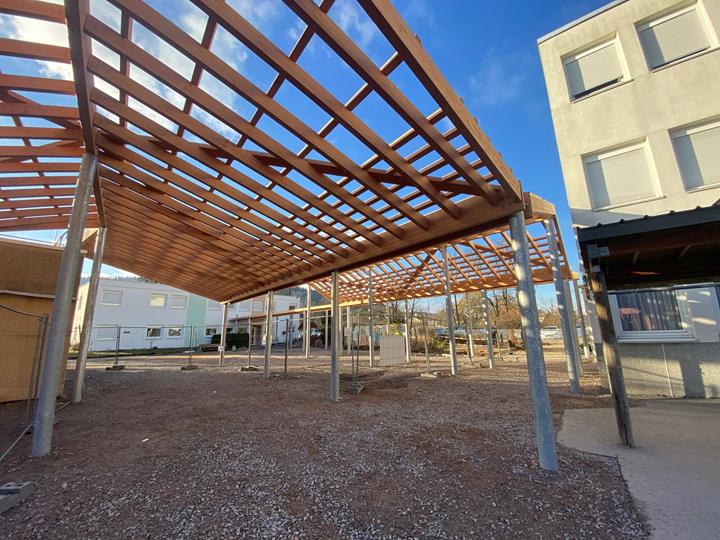

El pórtico autoportante está realizado con una estructura multimaterial de madera y metal. Los 41 postes tubulares de acero galvanizado están realizados con perfiles huecos circulares con una altura máxima de 5 metros. La estructura del pórtico se compone de correas de cumbrera y vigas con secciones armadas (para canalones) de madera laminada encolada GL24h. Estos elementos descansan sobre los postes, cuyos centros varían entre 1 y 6 metros. El pórtico se completa con un arriostramiento de Chevron y un arriostramiento de madera de resinosos C24.

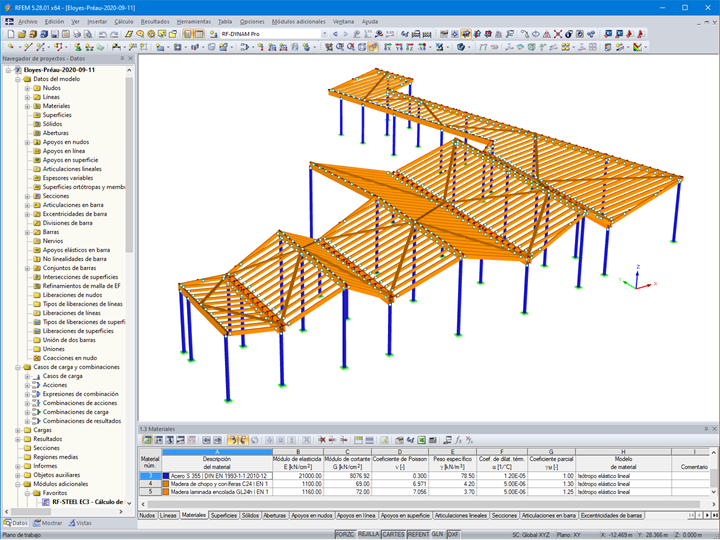

Diseño estructural en RFEM 5

RFEM 5 permitió modelar y reducir las cargas de este pórtico. Las verificaciones de cálculo de los elementos de madera según el Eurocódigo 5 y de los elementos de acero según el Eurocódigo 3 se realizaron con los módulos adicionales RF-TIMBER Pro y RF-STEEL EC3.

Fue necesario un modelo de superficies de una base de columna tubular con rigidizadores para la verificación de las tensiones y el dimensionamiento.

Dado que la estructura es un edificio de categoría III ubicado en la zona sísmica 3, se realizó un análisis sísmico utilizando los módulos adicionales RF-DYNAM Pro - Natural vibrations y RF-DYNAM Pro - Equivalent Loads.

Ubicación del proyecto

15 rue de l'Elle
88510 Éloyes
Francia

Palabras clave

Estructura de madera RFEM RF-TIMBER RF-STEEL EC3 RF-DYNAM Pro - Natural Vibrations RF-DYNAM Pro - Equivalent Loads
