Nouveau préau du collège René-Cassin à Éloyes, France

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

Afin d'augmenter le nombre de places de la cantine du collège René-Cassin, à Éloyes, le Conseil départemental a lancé en 2020 de grands travaux d'agrandissement. Cet agrandissement a nécessité la reconstruction d'un nouveau préau en bois couvrant une surface de 420 m².

Maître d'ouvrage Conseil départemental des Vosges
Architecte
FRANÇOIS-HENRION-MALGRAS ARCHITECTES
Bureau d'études
D-Bois

Paramètres du modèle

Modèle

Structure

La mission d'étude d'exécution du nouveau préau du collège a été confiée au bureau d'études D-Bois.

Les pans de la toiture en dents de scie du préau sont recouverts en grande partie par des plaques en polycarbonate translucide permettant d'apporter une lumière naturelle.

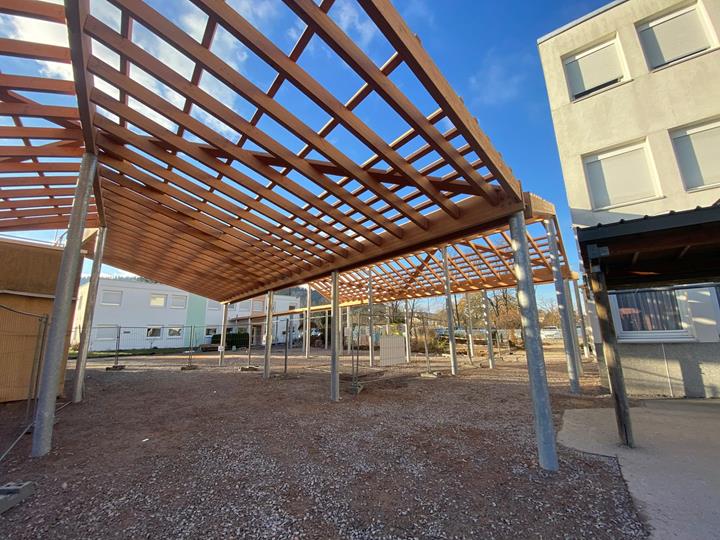

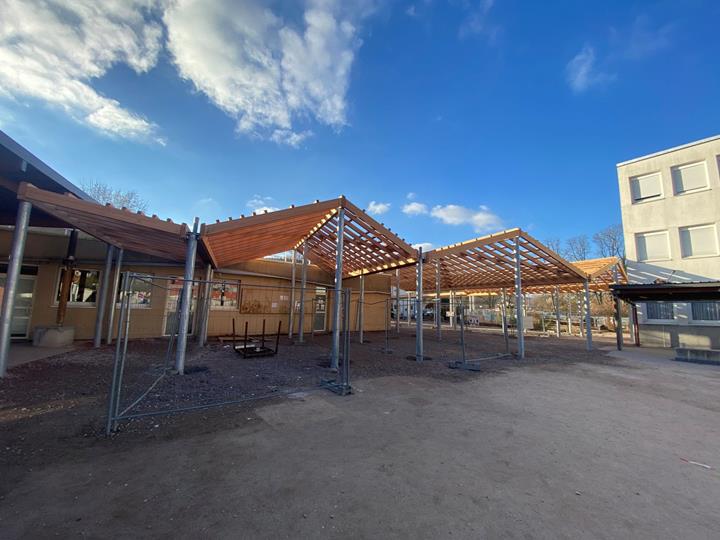

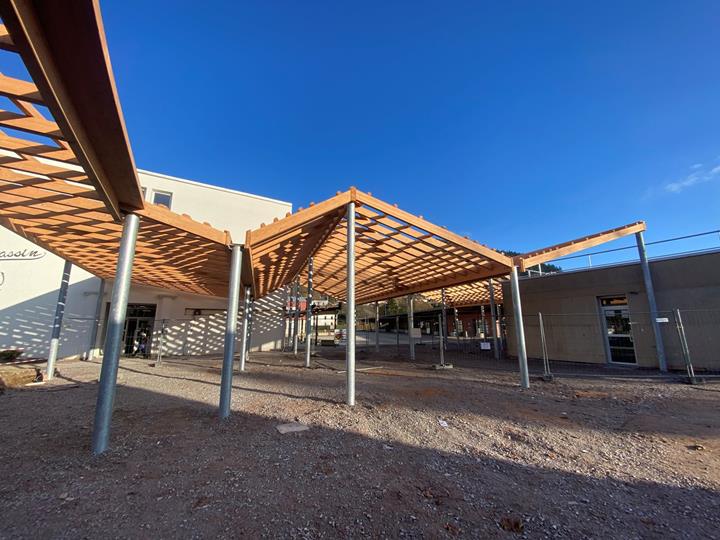

La charpente autoportante est réalisée avec une structure multi-matériaux bois et métal. Les 41 poteaux tubulaires en acier galvanisé sont réalisés avec des sections circulaires creuses et ont une hauteur maximale de 5 m. La charpente est composée de pannes faitières et de poutres à section composée (pour les chéneaux) en bois lamellé-collé GL24h. Ces éléments reposent sur les poteaux, dont les entraxes varient entre 1 et 6 m. La charpente est complétée par des chevrons porteurs et des contreventements en bois résineux C24.

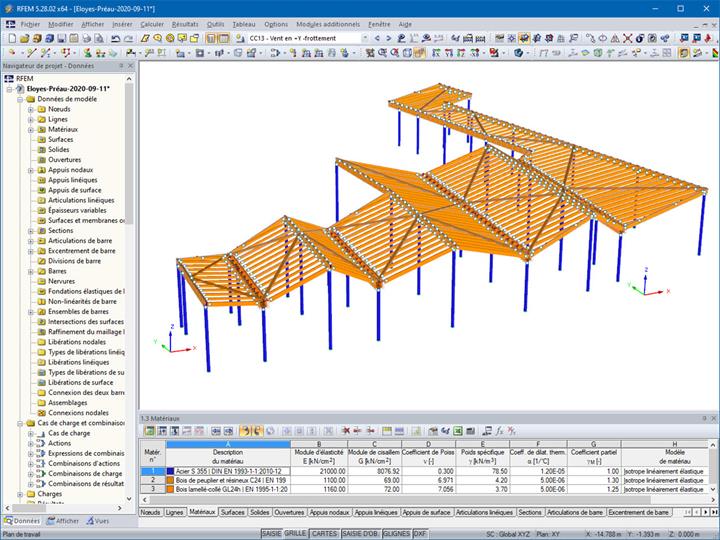

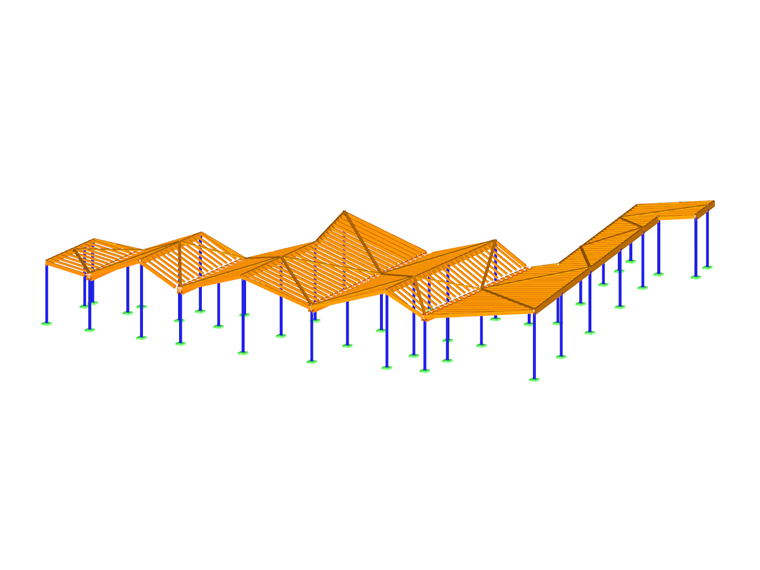

Calcul de structure dans RFEM 5

RFEM 5 a permis de modéliser et de faire la descente de charges de ce préau. Les vérifications des éléments en bois selon l’Eurocode 5 et en acier selon l’Eurocode 3 ont été respectivement réalisées avec les modules RF-TIMBER Pro et RF-STEEL EC3.

Un modèle surfacique de pied de poteau tubulaire avec des raidisseurs a été nécessaire pour la vérification des contraintes et le dimensionnement.

La structure étant un bâtiment de catégorie d’importance III situé en zone de sismicité 3, une analyse sismique a été réalisée en utilisant les modules RF-DYNAM Pro - Natural Vibrations et RF-DYNAM Pro - Equivalent Loads.

Adresse du projet

15 rue de l'Elle
88510 Éloyes
France

Mots-clés

Structure en bois RFEM RF-TIMBER RF-STEEL EC3 RF-DYNAM Pro - Natural Vibrations RF-DYNAM Pro - Equivalent Loads
