Nova cobertura do pátio interior da escola René-Cassin em Éloyes, França

Parâmetros do modelo

• Comprimento: 35 m
• Largura: 34 m
• Altura: 5,6 m
• Número de nós: 372
• Número de barras: 601

Modelo

Modelo 3D

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

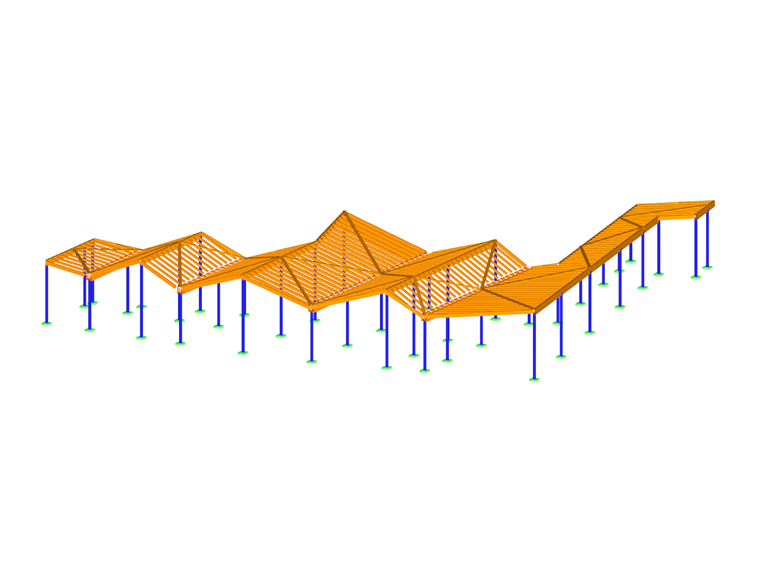

Modelo | Novo pátio interior da escola René-Cassin em Éloyes, França

Estrutura

A execução da obra ficou a cargo do gabinete de projetos D-Bois.

A cobertura do pátio em forma de dente de serra é em grande parte composta por placas de policarbonato translúcido que permitem a passagem da luz natural.

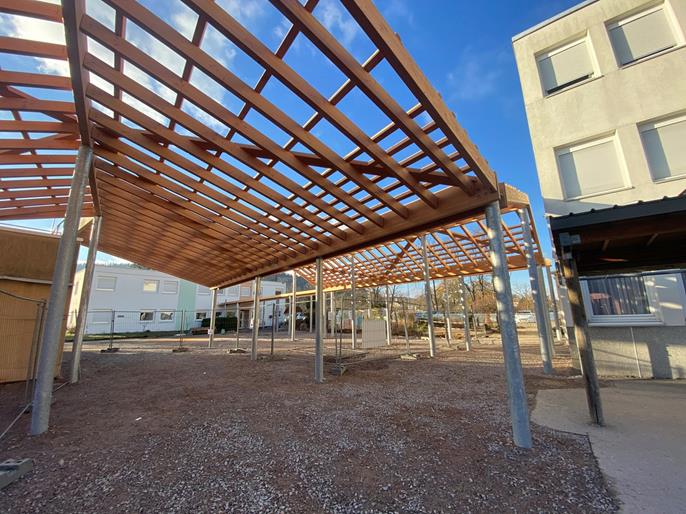

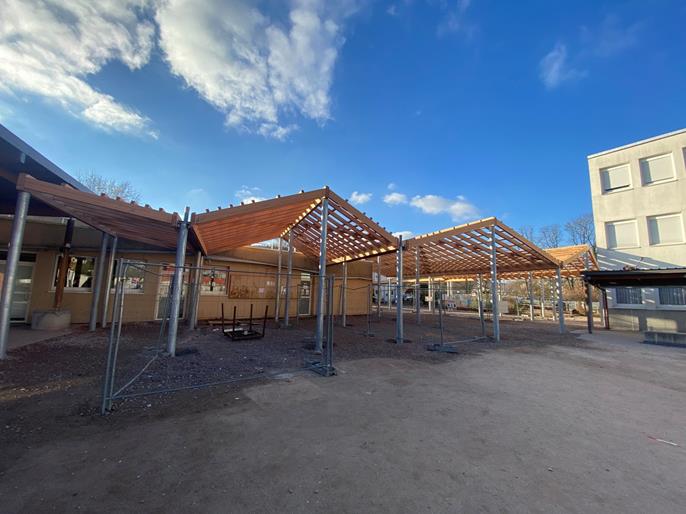

O pórtico autoportante é constituído por uma estrutura multimaterial de madeira e metal. Os 41 pilares tubulares de aço galvanizado são constituídos por secções circulares ocas e têm uma altura máxima de 5 metros. A estrutura é constituída por madres de cumeeira e vigas de secção mista (para calhas) em madeira laminada colada GL24h. Estes elementos estão apoiados sobre pilares com espaçamentos que variam entre 1 e 6 metros. O pórtico é completado por caibros e contraventamentos de madeira macia C24.

Cálculo estrutural no RFEM 5

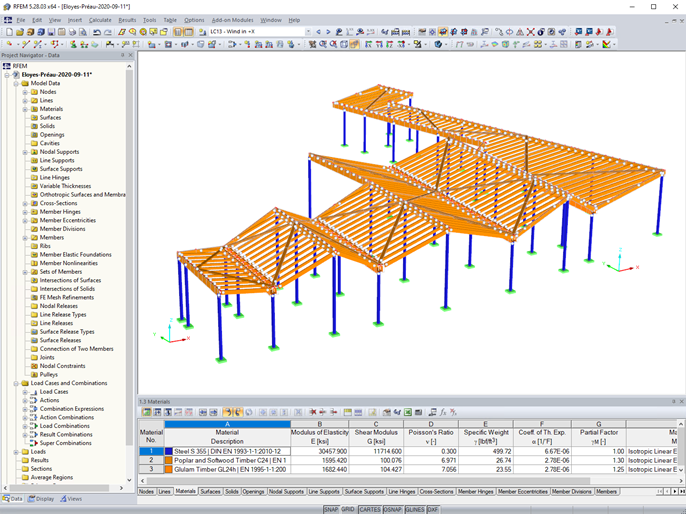

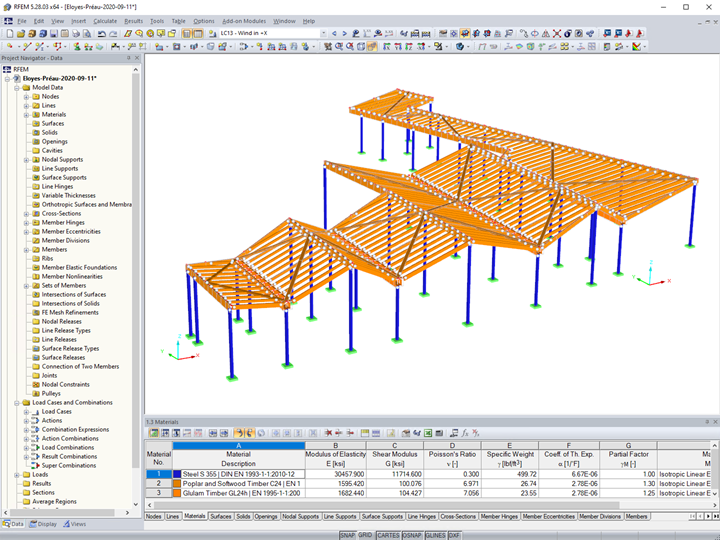

Para a modelação e o dimensionamento da cobertura do pátio interior, foi utilizado o RFEM 5. As verificações de acordo com o Eurocódigo 5 para a estrutura de madeira e o Eurocódigo 3 para a estrutura de aço foram realizadas, respetivamente, com os módulos adicionais RF-TIMBER Pro e RF-STEEL EC3.

Para a verificação das tensões e o dimensionamento, foi necessário um modelo de superfície da base do pilar tubular com reforços.

Como a estrutura é um edifício de categoria III localizado na zona sísmica 3, foi realizada uma análise sísmica com os módulos RF-DYNAM Pro - Natural Vibrations e RF-DYNAM Pro - Equivalent Loads.
