Nuovo cortile della scuola René-Cassin a Éloyes, Francia

Al fine di aumentare il numero di posti nella mensa del college René-Cassin, a Éloyes, il Consiglio di Dipartimento ha avviato importanti lavori di ampliamento nel 2020. Questo ampliamento ha richiesto la ricostruzione di un nuovo cortile di 4 521 m² di superficie con una nuova copertura in legno.

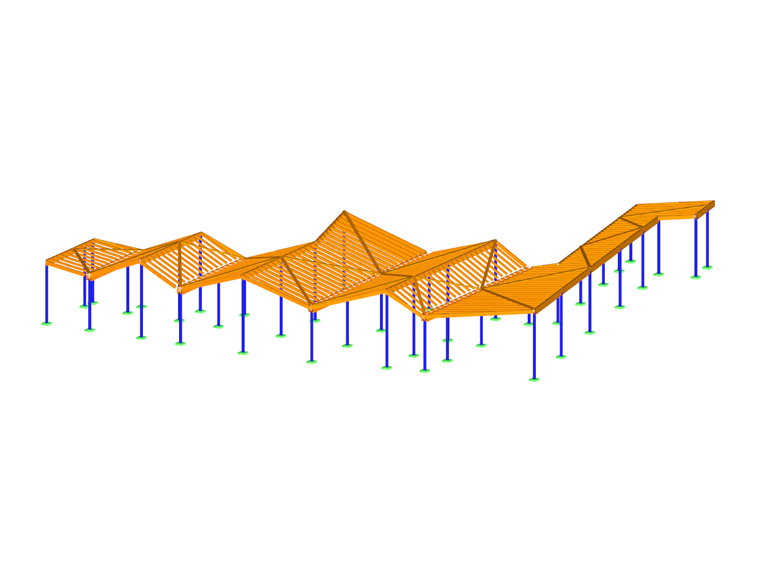

Nuovo cortile del college René-Cassin a Éloyes, Francia

587x

Struttura

Lo studio di ingegneria D-Bois è stato responsabile dello studio del nuovo cortile del collegio.

Le sezioni della copertura a dente di sega del cortile sono in gran parte ricoperte da lastre di policarbonato traslucide, che consentono il passaggio della luce naturale.

Il telaio autoportante è realizzato in legno multimateriale e metallo. I 41 pali tubolari in acciaio zincato hanno sezioni cave circolari con un'altezza massima di 5 m. La struttura del telaio è costituita da arcarecci di colmo e travi con sezioni trasversali composte (per grondaie) in legno lamellare incollato GL24h. Questi elementi poggiano su montanti, i cui interassi variano da 1 e 6 m. Il telaio è completato da travetti portanti e da controventi in legno di conifera C24.

Verifica strutturale in RFEM 5

RFEM 5 è stato utilizzato per modellare e ridurre i carichi di questo cortile. Il controllo della verifica degli elementi in legno secondo l'Eurocodice 5 e degli elementi in acciaio secondo l'Eurocodice 3 sono stati eseguiti con gli add-on RF-TIMBER Pro e RF-STEEL EC3.

Per l'analisi delle tensioni e la verifica è stato necessario un modello di base della colonna tubolare con irrigidimenti.

Poiché la struttura è un edificio di categoria III situato nella zona sismica 3, è stata effettuata un'analisi sismica utilizzando i moduli aggiuntivi RF‑DYNAM Pro – Natural Vibrations e RF‑DYNAM Pro – Equivalent Loads.

Posto

15 rue de l'Elle

88510 Éloyes

Francia

Committente	Consiglio dipartimentale dei Vosgi
Architettura	FRANÇOIS-HENRION-MALGRAS ARCHITECTES www.francois-henrion-malgras.com
Studio di ingegneria	D-Bois www.d-bois.fr

Specifiche del progetto

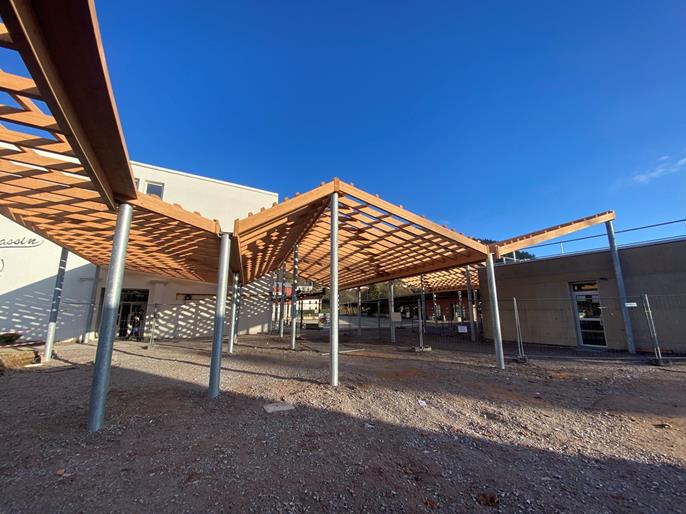

Vista da est della struttura intelaiata del cortile (© D-Bois)

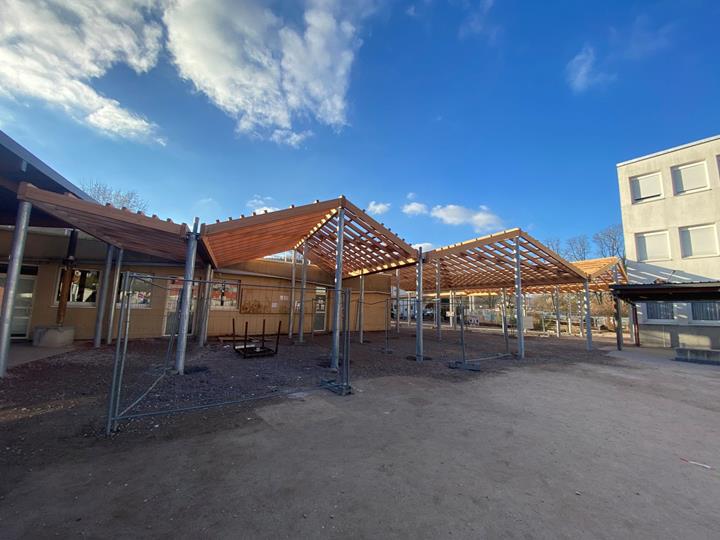

Vista da ovest della struttura in costruzione (© D-Bois)

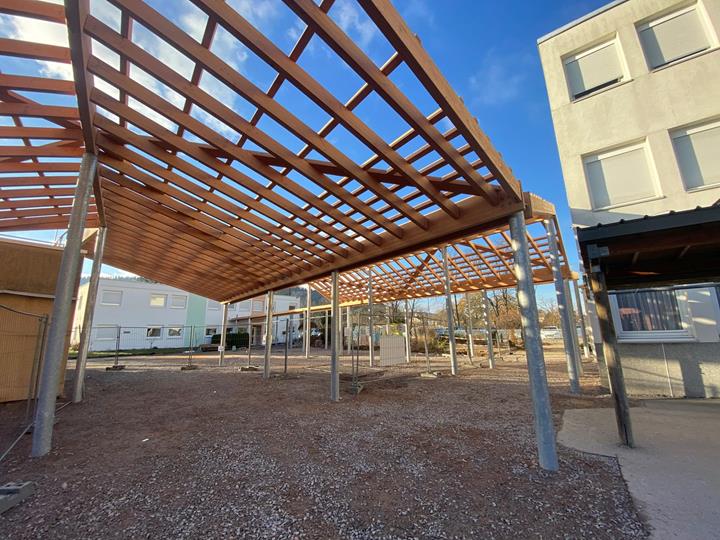

Vista della struttura del cortile durante la costruzione (© D-Bois)

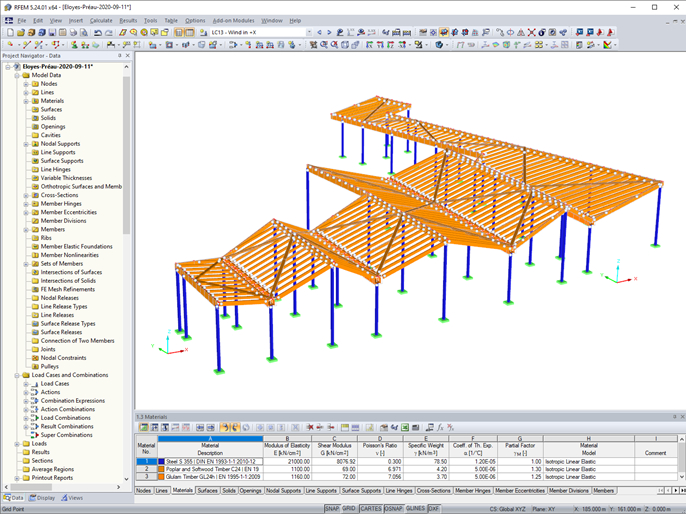

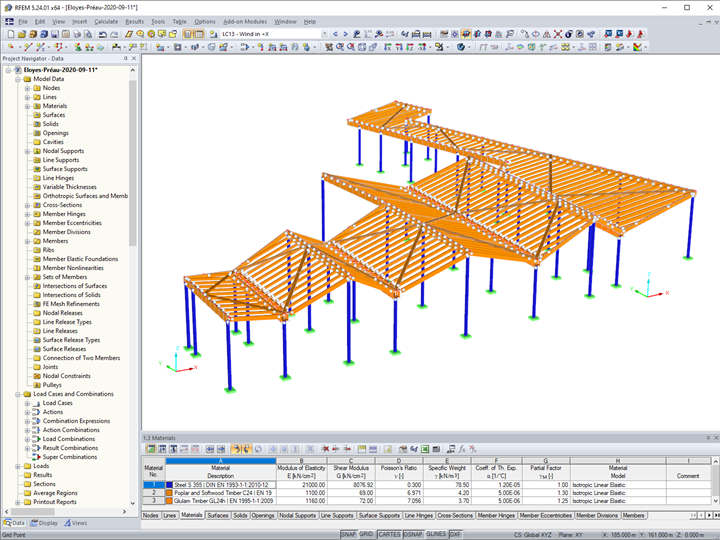

La struttura intelaiata del cortile modellata in RFEM (© D-Bois)

Dati del modello

Numero di nodi 372

Numero di linee 601

Numero di aste 601

Numero di casi di carico 16

Nr. di combinazioni di carico 32

Nr. di combinazioni di risultati 8

Peso totale 15,069 t

Dimensioni 34.581 x 34.940 x 5.878 m

Versione del programma 5.23.02
