Новое похоронное бюро из CLT в Шиме, Бельгия

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

Эта статья была переведена Google Translator

Посмотреть исходный текст

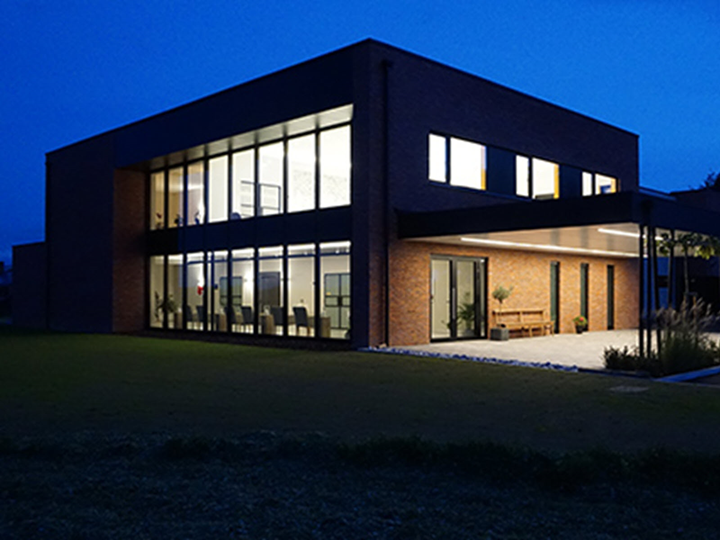

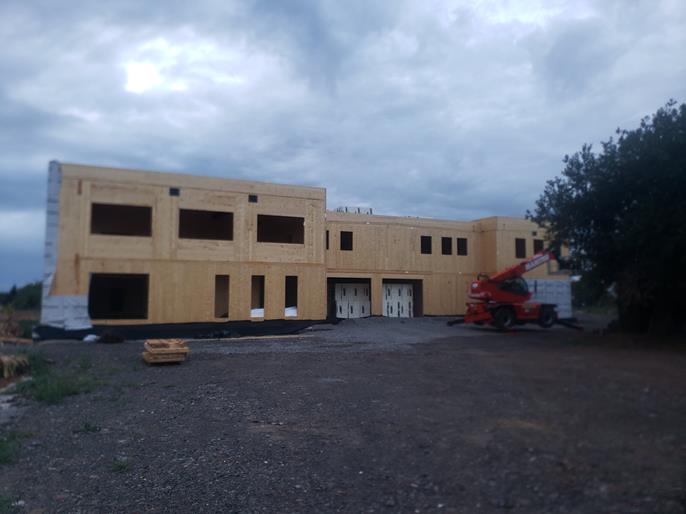

Новое похоронное бюро Desmet-Dardenne открылось в городе Шиме в 2021 году. В поисках экологичной конструкции, выбор пал на древесину в качестве основного материала. Благодаря полезной площади около 1410 м², конструкция нового похоронного бюро позволила собрать в одном месте различные ритуальные услуги: приемная, мастерская, магазин, офисы и складские помещения.

Заказчик SRL Immo les Roches
Конструкция BET D-Wood
www.d-bois.fr
Подрядчик по деревянным конструкциям GREEN CHASSIS

Параметры модели

Модель

Конструкторское бюро D-Bois выполнило комплексное проектирование деревянных каркасов. Среди прочего, они выполнили полное 3D-моделирование, включая сети HVAC, уменьшение нагрузки, анализ устойчивости панелей CLT (кровельные плиты, перекрытия, стены, балки, консоли), и подготовили производственные планы и планы площадки для всей конструкции.

Конструкция

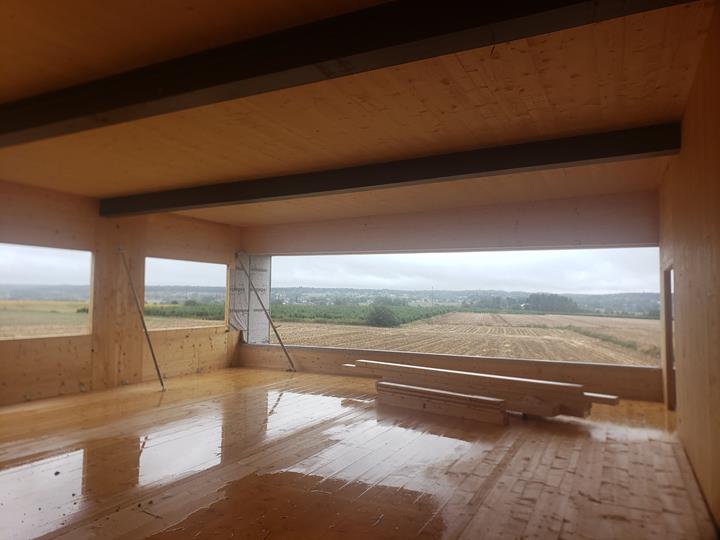

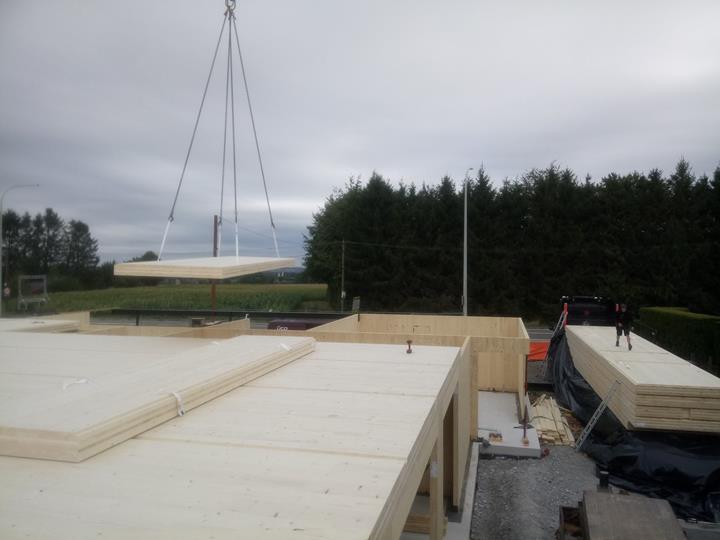

Стены, полы, покрытие и шахта лифта выполнены из поперечно-клеёного бруса (CLT). Для реализации проекта использовались различные составы панелей CLT. Толщина панелей подходит для данного типа конструкции и обеспечивает хорошую прочность к существующим нагрузкам. Панели перекрытия и покрытия имеют максимальный пролёт 7,6 м и опираются в месте своего расположения на промежуточные балки и колонны из клееёого бруса GL24h или стали.

Проектироание в RFEM

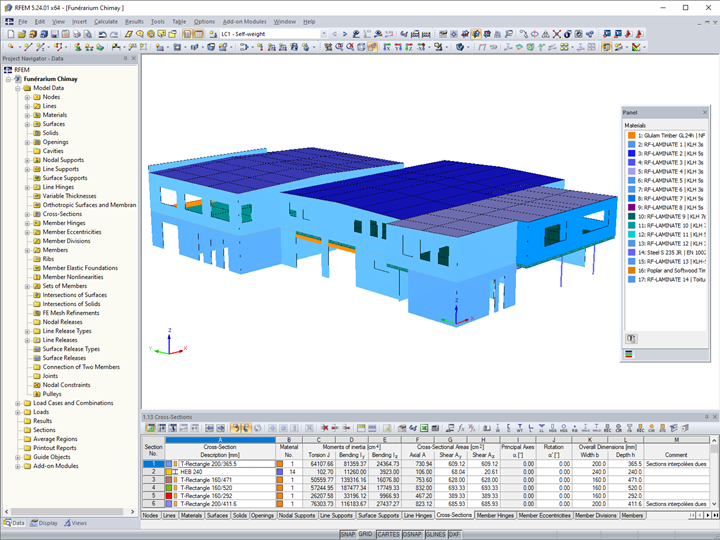

Для расчёта уменьшения нагрузки и выполнения проектирования конструкция была смоделирована и рассчитана в программе RFEM.

RF-LAMINATE использовался для определения состава и расчёта панелей CLT от производителя KLH, который включён в базу данных изделий из клеёного бруса, доступную в дополнительном модуле. Элементы из клеёного бруса и стали были рассчитаны в дополнительных модулях RF-TIMBER Pro и RF-STEEL EC3 по нормам Еврокод 5 и Еврокод 3, включая бельгийские национальные приложения.

Расположение проекта

146 Chaussée de Couvin
6460 Шиме
Бельгия

Ключевые слова

Деревянные конструкции RFEM RF-TIMBER Pro RF-STEEL EC3 RF-LAMINATE CLT
