Bestattungsinstitut aus Brettsperrholz in Chimay, Belgien

Realisiert mit Dlubal Software

  • Kundenprojekt

Kundenprojekt

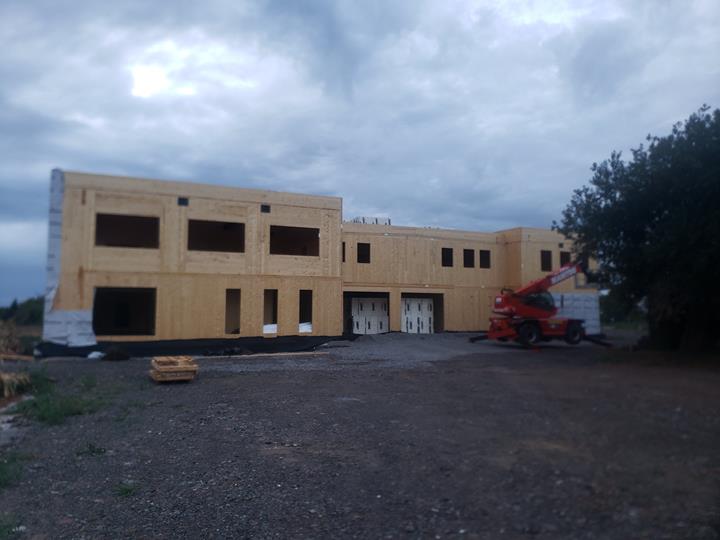

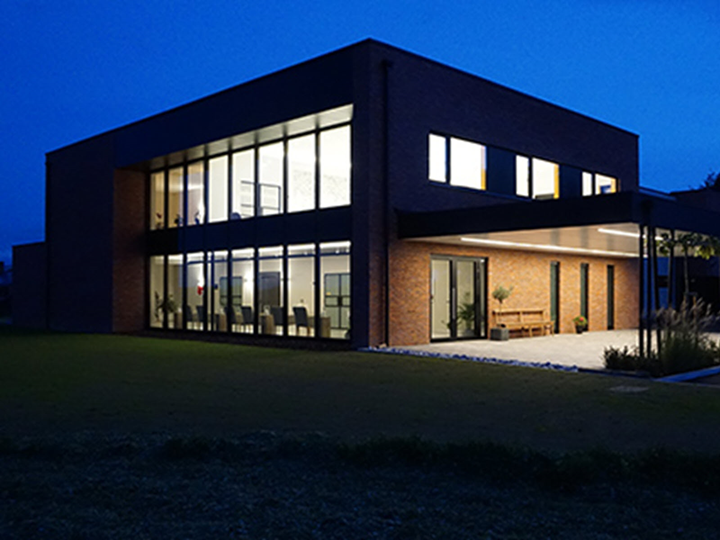

Das neue Bestattungsinstitut Desmet-Dardenne wurde 2021 in Chimay eingeweiht. Auf der Suche nach einer ökologischen Bauweise fiel die Wahl auf eine überwiegend in Holzbauweise ausgeführte Konstruktion. Die Konstruktion des neuen Bestattungsinstituts ermöglichte dank seiner Nutzfläche von rund 1 410 m² die Zusammenfassung der verschiedenen Bestattungsleistungen auf einem Gelände: Empfangsraum, Werkstatt, Laden, Büros und Lagerflächen.

Auftraggeber SRL Immo les Roches
Ingenieurbüro Struktur D-Bois
www.d-bois.fr
Zimmererarbeiten GREEN CHASSIS

Modellparameter

Modell

Das Planungsbüro D-Bois erstellte die komplette Bemessung für die Holzkonstruktion. Unter anderem führte das Büro die komplette 3D-Modellierung unter Einbindung der HLK-Anlagen, Lastverteilungen, Stabilitätsberechnungen für die Brettsperrholzplatten (Dachplatten, Decken, Wände, Träger, Wände, Konsolen) durch und erstellte Fertigungs- und Lagepläne für das gesamte Bauwerk.

Konstruktion

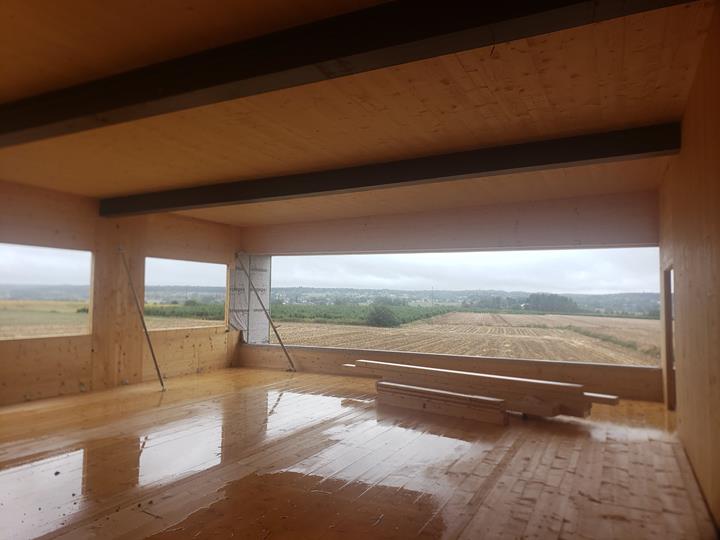

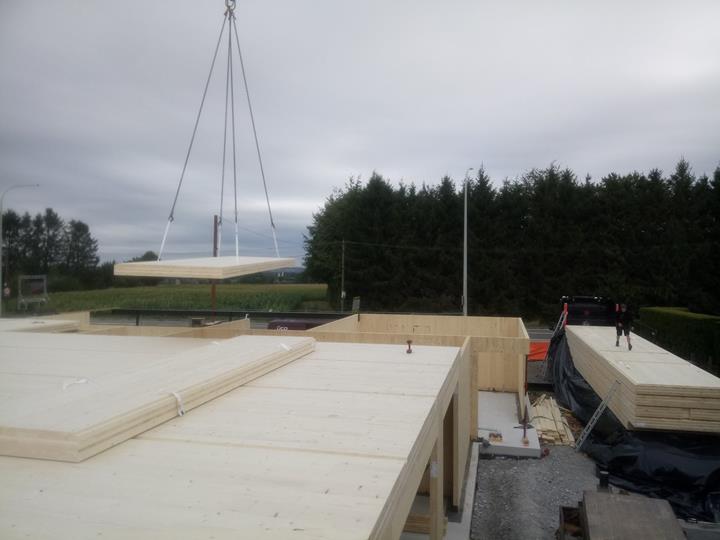

Die Wände, Decken, das Dach und der Aufzugsschacht sind in Brettsperrholz (BSP) ausgeführt. Für die Realisierung des Projekts wurden unterschiedliche Zusammensetzungen von Brettsperrholzplatten verwendet. Die gewählten Deckendicken sind für diese Konstruktionsart und die Ableitung der vorhandenen Lasten gut geeignet. Die Decken- und Dachplatten haben eine maximale Spannweite von 7,60 m und werden teilweise von Zwischenträgern und Stützen aus Brettschichtholz GL24h oder Stahl getragen.

Bemessung in RFEM

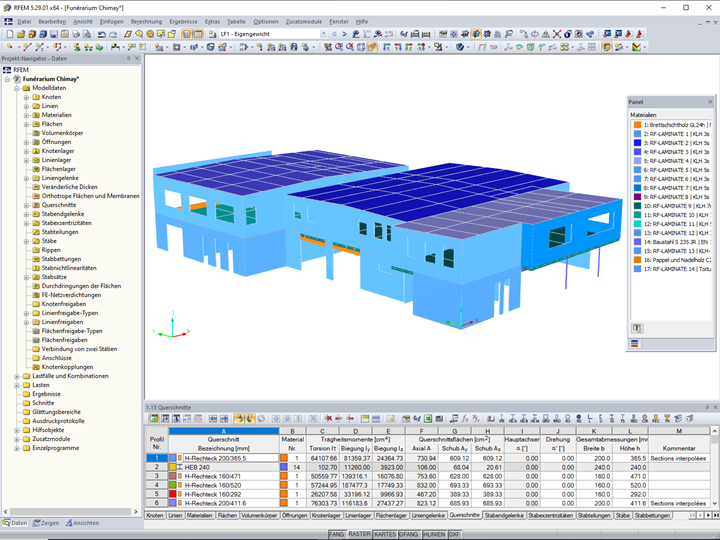

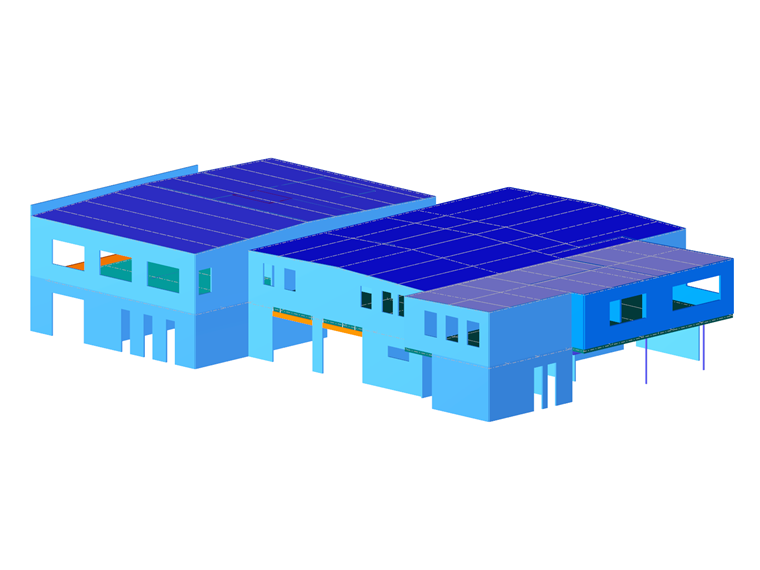

Für die Lastverteilungsberechnung und Bemessung wurde das Tragwerk in RFEM modelliert und berechnet.

Für die Definition der Zusammensetzungen und den Nachweis der Brettsperrholzplatten wurde RF-LAMINATE verwendet, wo in der im Modul verfügbaren Bibliothek für Brettsperrholzprodukte der Hersteller KLH ausgewählt wurde. Die Bemessung der Brettschichtholz- und Stahlelemente erfolgte jeweils nach Eurocode 5 und 3 mit den belgischen Nationalen Anhängen in den Modulen RF-HOLZ Pro und RF-STAHL EC3.

Projekt-Standort

146 Chaussée de Couvin
6460 Chimay
Belgien

Schlüsselwörter

Holzbau RFEM RF-HOLZ Pro RF-STAHL EC3 RF-LAMINATE BSP
