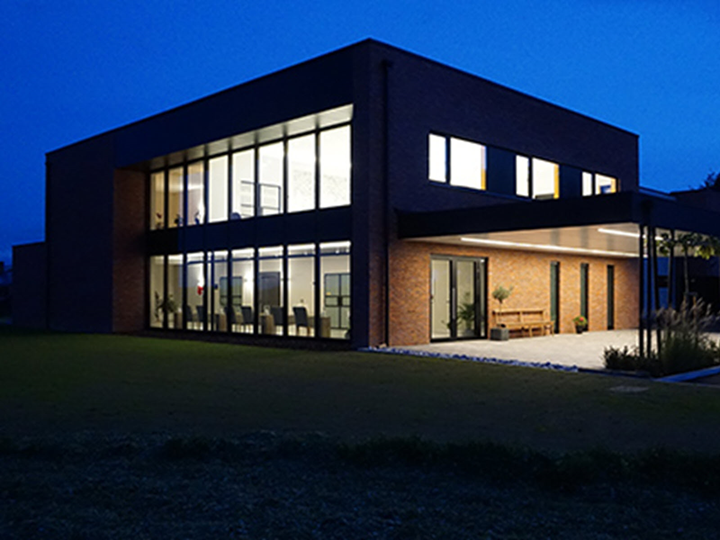

Agência funerária de madeira laminada cruzada

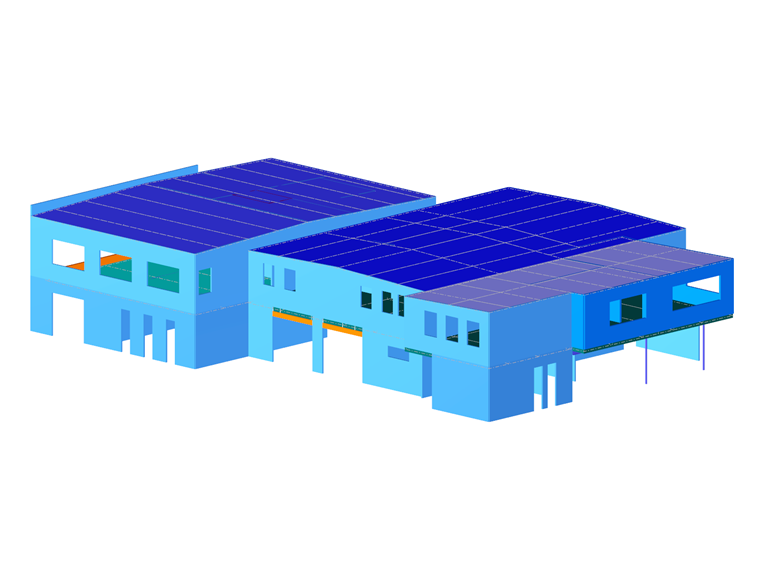

O gabinete de engenharia D-Bois efetuou o dimensionamento completo das estruturas de madeira. Entre outras coisas, realizou a modelação 3D completa integrando as redes de climatização, as distribuições de cargas, os estudos de estabilidade para os painéis de madeira laminada cruzada (placas de cobertura, pisos, paredes, vigas, consolas) e realizou os planos de produção e de instalação de toda a estrutura.

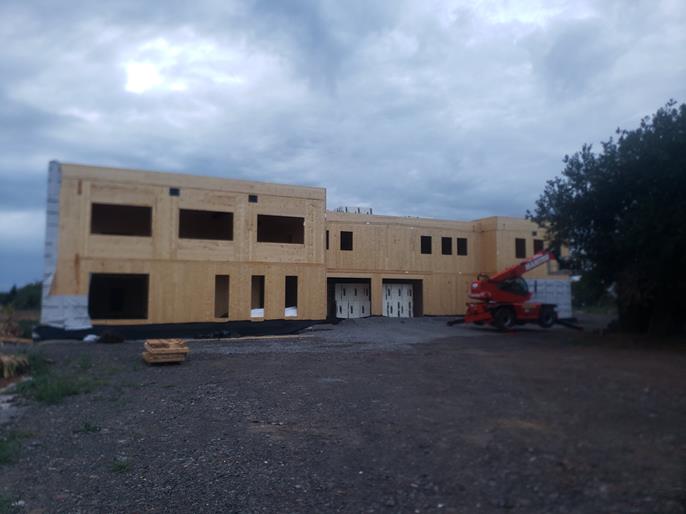

Estrutura

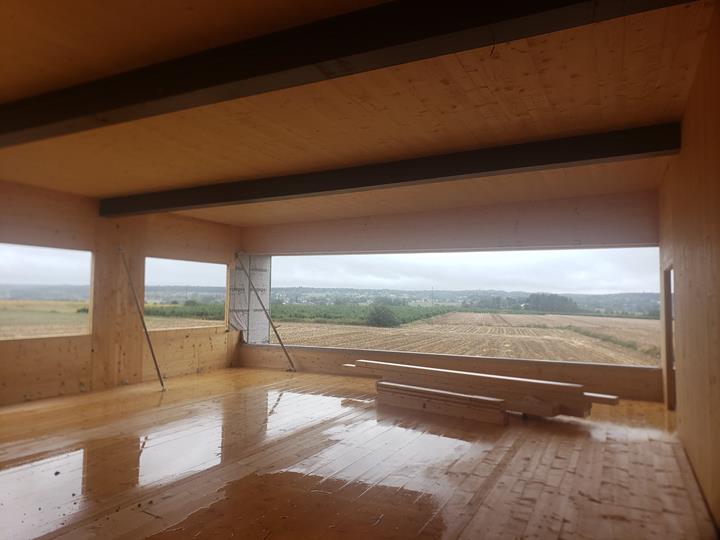

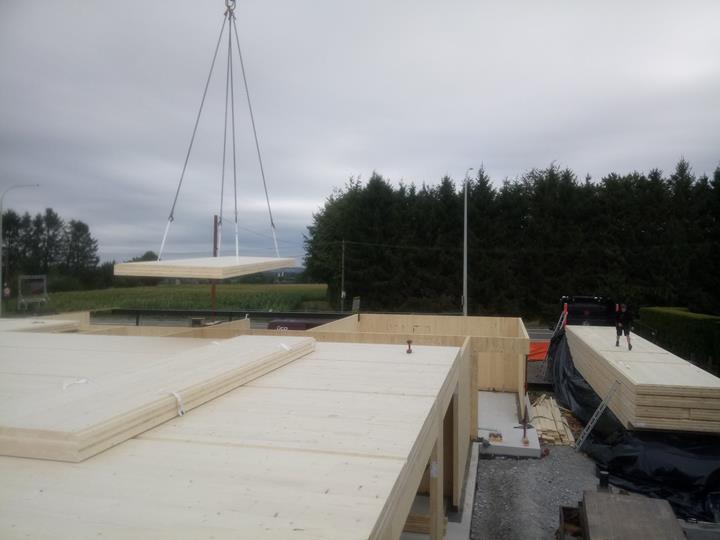

As paredes, os pisos, a cobertura e o poço do elevador são de madeira laminada cruzada (CLT). Para a realização do projeto, foram utilizadas diferentes composições de painéis de madeira laminada cruzada. As espessuras são as indicadas para este tipo de construção e para uma boa capacidade das cargas presentes. Os painéis de piso e cobertura têm um vão máximo de 7,60 metros e são parcialmente apoiados por vigas intermédias e pilares em madeira laminada colada GL24h ou em aço.

Dimensionamento no RFEM

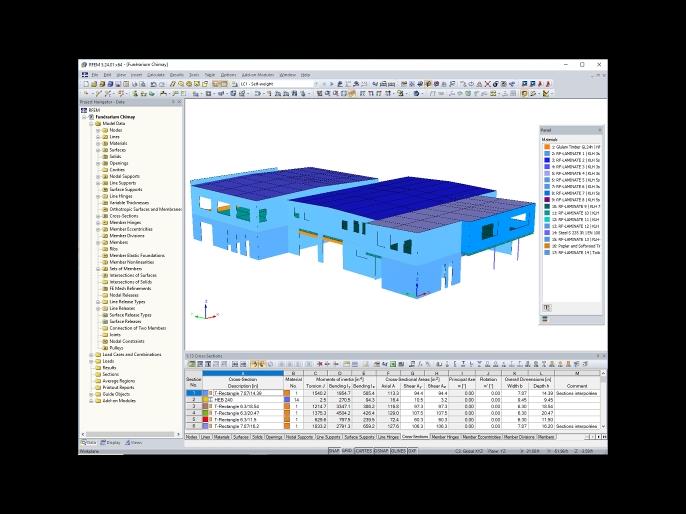

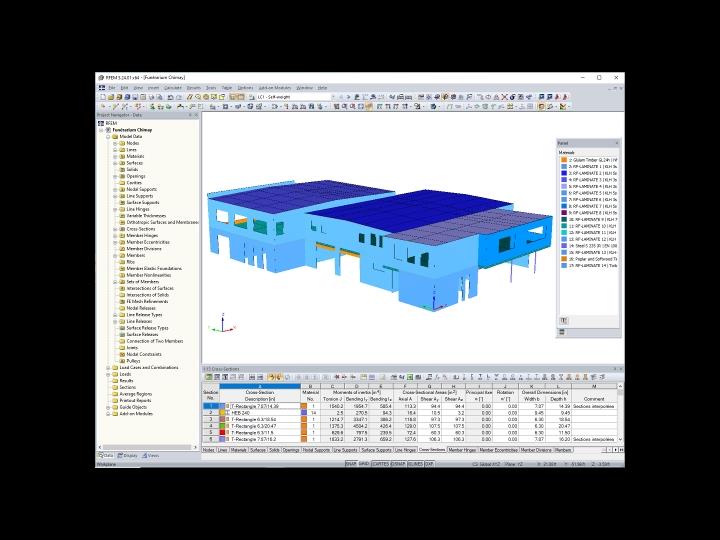

Para a realização do cálculo de distribuição de carga e do dimensionamento, a estrutura foi modelada e calculada no RFEM.

O RF-LAMINATE foi utilizado para definir as composições e verificar os painéis CLT do fabricante KLH, uma das referências na biblioteca de produtos de madeira laminada cruzada disponíveis no módulo. Os elementos de madeira laminada colada e de aço foram dimensionados respetivamente de acordo com os Eurocódigos 5 e 3 com os anexos nacionais belgas nos módulos RF-TIMBER Pro e RF-STEEL EC3.
