Nuova sede per onoranze funebri in XLAM a Chimay, Belgio

La nuova azienda di onoranze funebri Desmet-Dardenne è stata aperta nella città di Chimay, in Francia, nel 2021. Alla ricerca di una costruzione ecologica, la scelta è stata diretta verso una struttura realizzata principalmente in legno. Grazie all'area libera di circa 1400 m², la struttura di questa nuova azienda di onoranze funebri ha consentito di raccogliere vari servizi funebri in un unico luogo: una sala di ricevimento, un laboratorio, un negozio, uffici e un magazzino.

565x

Camera funeraria XLAM

Lo studio e la progettazione completa per la produzione delle strutture in legno è stato eseguito dallo studio di ingegneria D-Bois. Tra le altre attività, hanno eseguito la modellazione 3D completa, comprese le reti HVAC, la riduzione del carico, l'analisi di stabilità dei pannelli CLT (solai della copertura, solai, pareti, travi, mensole) e ha prodotto i disegni esecutivi per la realizzazione dell'intera struttura.

Struttura

Le pareti, i solai, la copertura e il vano dell'ascensore sono in legno lamellare. Per l'esecuzione del progetto sono state utilizzate diverse composizioni di pannelli XLAM. Gli spessori dei pannelli sono adatti per questo tipo di costruzione e per una buona resistenza ai carichi esistenti. Il solaio e i pannelli della copertura hanno una campata massima di 7,6 m e sono sorretti da travi intermedie e colonne in legno lamellare incollato GL24h o acciaio.

Verifica strutturale in RFEM

Per calcolare la riduzione del carico ed eseguire la verifica, la struttura è stata modellata e analizzata in RFEM.

RF-LAMINATE è stato utilizzato per la definizione delle composizioni e la progettazione dei pannelli XLAM del produttore KLH, (pannelli disponibili nella libreria dei prodotti in legno a strati incrociati accessibile nell'add-on). Il legno lamellare incollato e gli elementi in acciaio sono stati progettati secondo gli Eurocodici 5 e 3 con le AN del Belgio nei moduli add-on RF-TIMBER Pro e RF-STEEL EC3.

Posto

146 Chaussée de Couvin

6460 Chimay

Belgio

Committente	SRL Immo les Roches
Struttura BET	D-Bois www.d-bois.fr

Specifiche del progetto

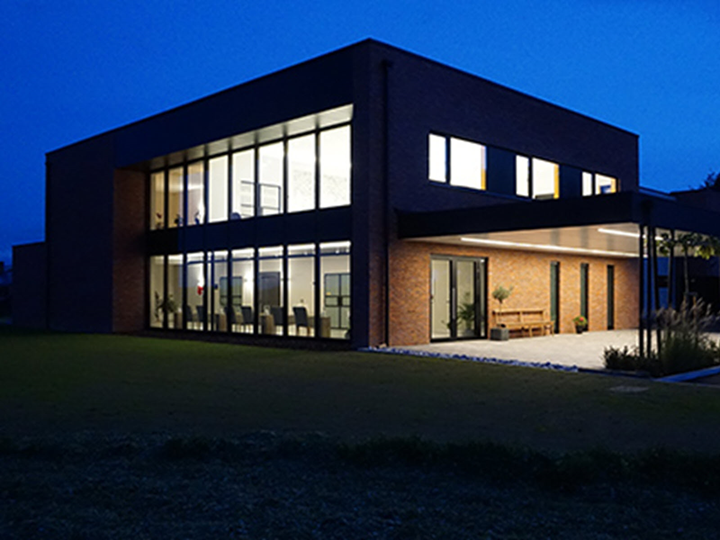

Sede per onoranze funebri a Chimay (©Funérailles Desmet-Dardenne)

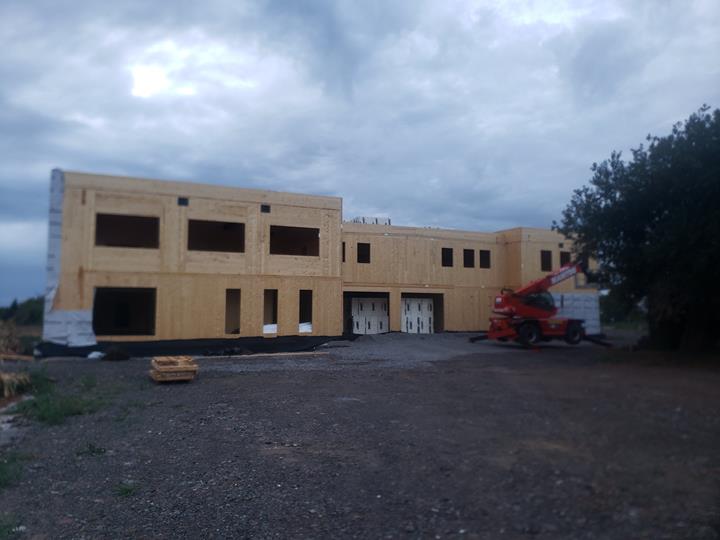

Vista dell'edificio in costruzione (© D-Bois)

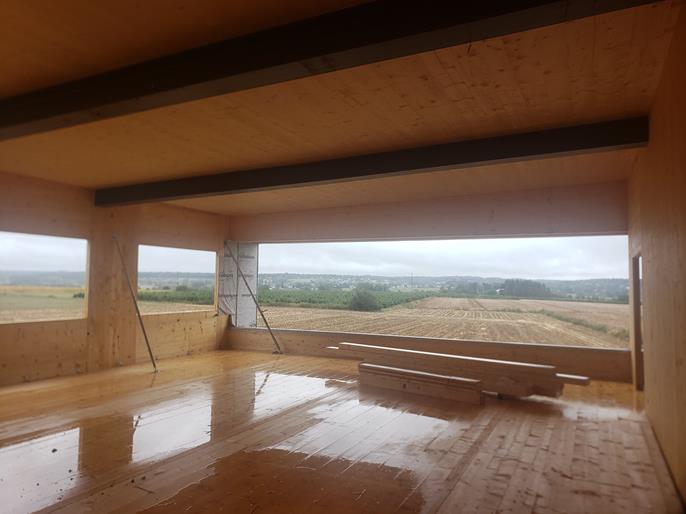

Vista interna di un locale (© D-Bois)

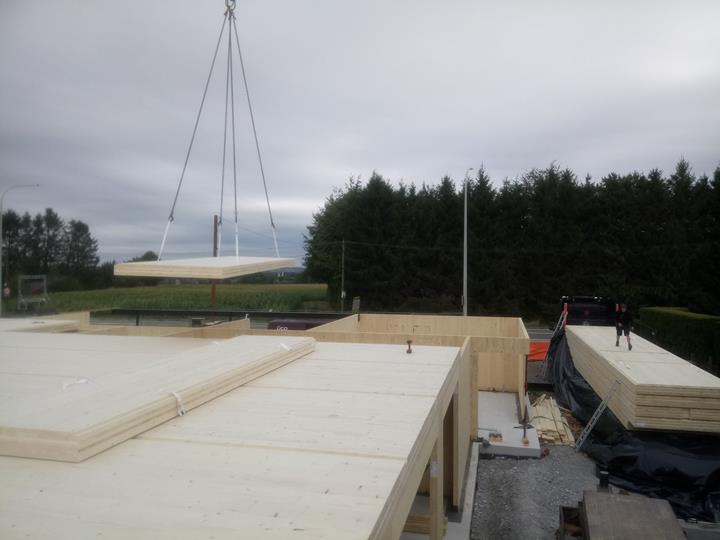

Posa dei pannelli XLAM (© D-Bois)

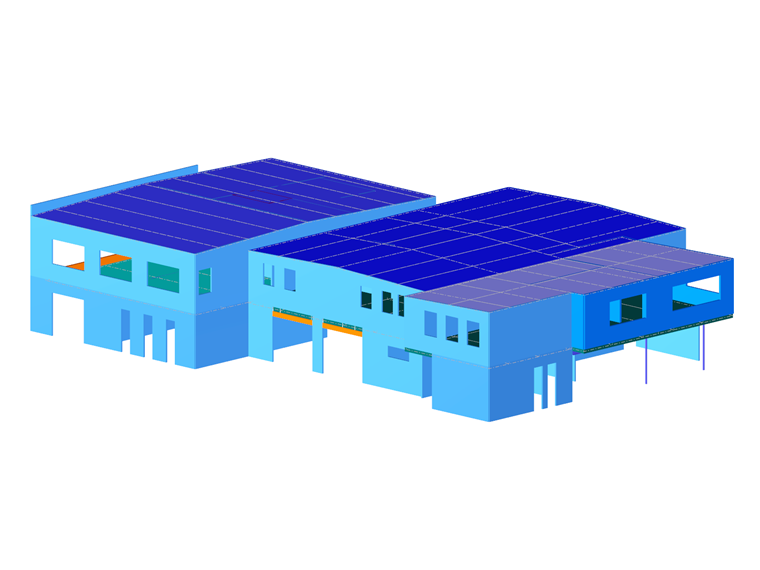

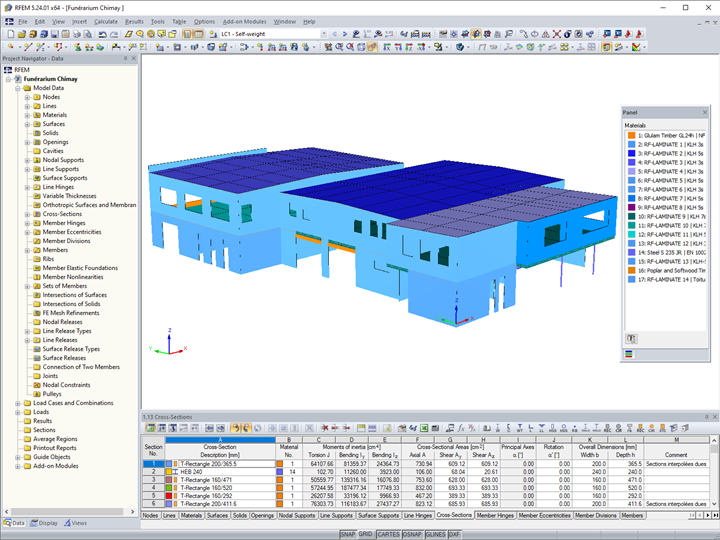

Modello 3D dell'edificio per onoranze funebri in RFEM (©D-Bois)

Dati del modello

Numero di nodi 703

Numero di linee 1001

Numero di aste 154

Numero di superfici 208

Numero di casi di carico 12

Nr. di combinazioni di carico 141

Nr. di combinazioni di risultati 3

Peso totale 221,180 t

Dimensioni 25.610 x 35.040 x 7.498 m

Versione del programma 5.28.02
