Nowy zakład pogrzebowy z CLT w Chimay, Belgia

Nowy zakład pogrzebowy Desmet-Dardenne został otwarty w 2021 roku w mieście Chimay. Poszukując ekologicznego rozwiązania, zdecydowano się na konstrukcję głównie z drewna. Dzięki powierzchni użytkowej wynoszącej około 1410 m², konstrukcja zakładu umożliwiła skupienie w jednym miejscu pomieszczeń związanych ze świadczeniem usług: recepcja, warsztat, sklep, biura i pomieszczenia magazynowe.

Nowy dom pogrzebowy CLT w Chimay, Belgia

571x

Zakład pogrzebowy CLT

Biuro projektowe D-Bois wykonało kompletny projekt wykonawczy dla prac związanych z konstrukcją drewnianą. Biuro przeprowadziło między innymi kompletne modelowanie 3D wraz z podłączeniami systemu HVAC, obliczenia redukcji obciążeń, analizę stateczności dla płyt CLT (płyty dachowe, stropy, ściany, belki, ściany, konsole); i stworzyło plany produkcyjne i przestrzenne dla całej konstrukcji.

Konstrukcja

Ściany, podłogi, dach i szyb windy wykonane są z drewna klejonego krzyżowo (CLT). Do realizacji projektu wykorzystano płyty z drewna CLT o różnych składach. Ich grubości są odpowiednie dla tego typu konstrukcji i zapewniają dobrą odporność na występujące obciążenia. Płyty stropowe i dachowe mają maksymalną rozpiętość 7,60 m i są podparte za pomocą belek i słupów pośrednich z drewna klejonego warstwowo GL24h lub stali.

Obliczenia konstrukcyjne w programie RFEM

W celu przeprowadzenia obliczeń redukcji obciążenia i zwymiarowania, konstrukcja została zamodelowana i obliczona w programie RFEM.

RF-LAMINATE został wykorzystany do zdefiniowania składów i weryfikacji płyt CLT producenta KLH, jednego z elementów biblioteki produktów z drewna klejonego krzyżowo, dostępnej w module. Elementy z drewna klejonego warstwowo i elementy stalowe zostały zwymiarowane zgodnie z Eurokodami 5 i 3 wraz z belgijskimi załącznikami krajowymi w modułach RF-TIMBER Pro i RF-STEEL EC3.

Miejsce

146 Chaussée de Couvin

6460 Chimay

Belgia

Klient	SRL Immo les Roches
Konstrukcja BET	D-Wood www.d-bois.fr
Usługi stolarskie	GREEN CHASSIS www.greenchassis.be

Specyfikacja projektu

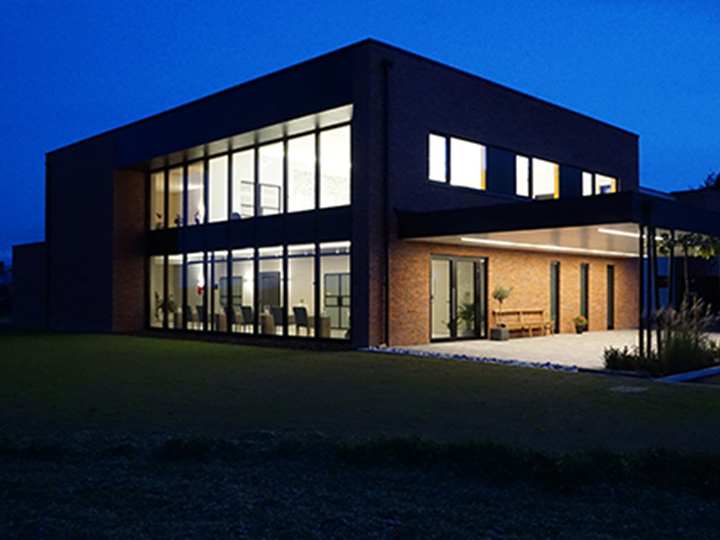

Zakład pogrzebowy w Chimay (©Funérailles Desmet-Dardenne)

Dom pogrzebowy w Chimay (© Funérailles Desmet-Dardenne)

Widok na dom pogrzebowy w budowie (© D-Bois)

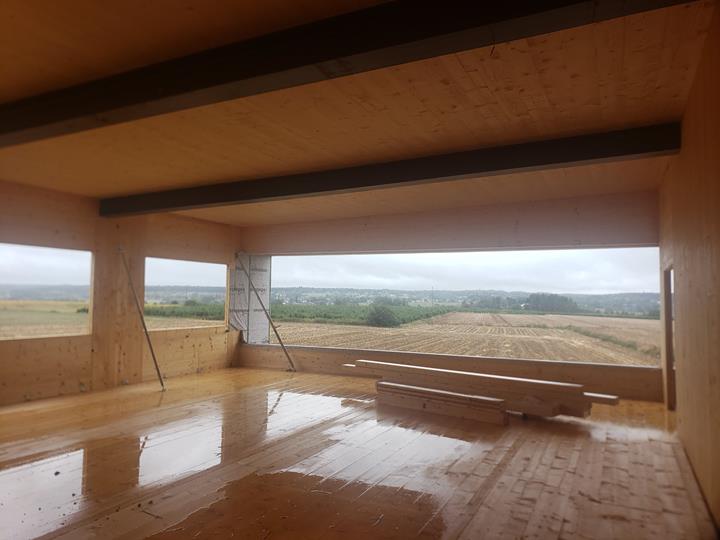

Widok wnętrza domu pogrzebowego (© D-Bois)

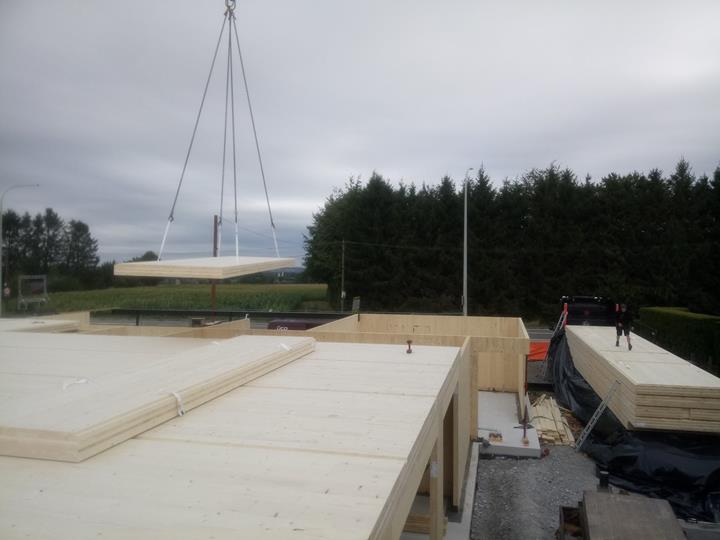

Płyty montażowe domu pogrzebowego (© D-Bois)

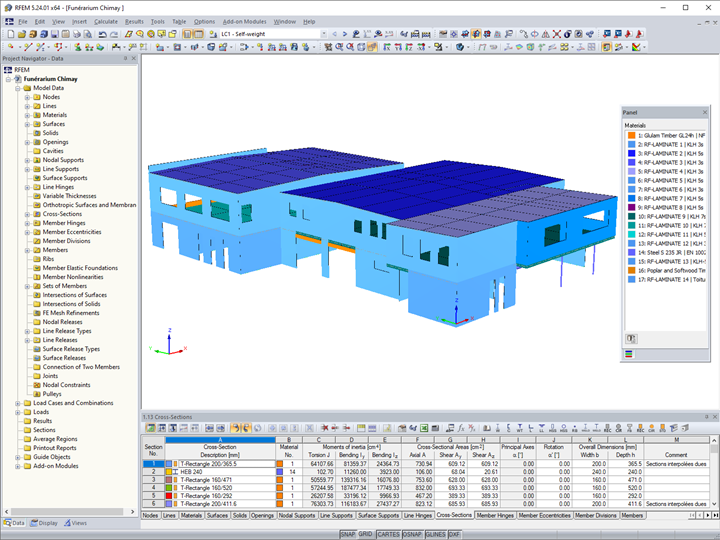

Model 3D zakładu pogrzebowego w RFEM (©D-Bois)

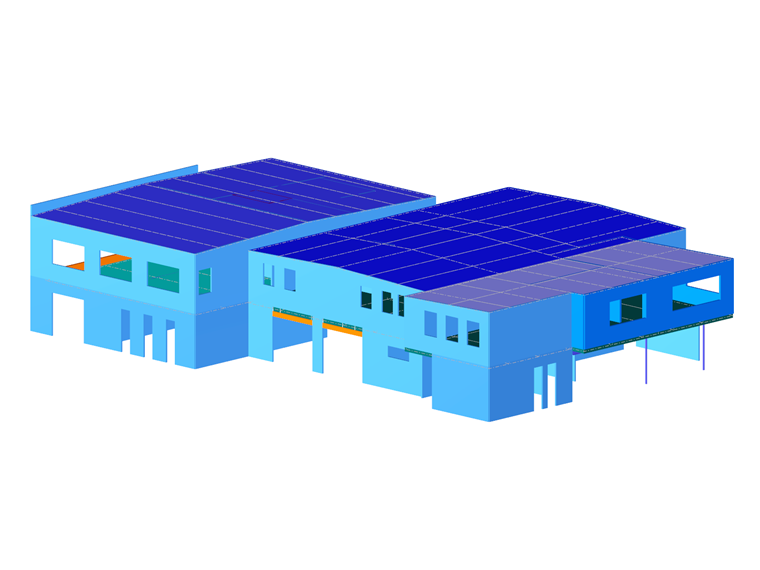

Model 3D domu pogrzebowego w RFEM (© D-Bois)

Dane modelu

Liczba węzłów 703

Liczba linii 1001

Liczba prętów 154

Liczba powierzchni 208

Ilość przypadków obciążenia 12

Ilość KO 141

Liczba kombinacji wyników 3

Ciężar całkowity 221,180 t

Wymiarowanie 25,610 x 35,040 x 7,498 m

Wersja programu 5.28.02
