Nuevo tanatorio de CLT en Chimay, Bélgica
Proyecto de cliente

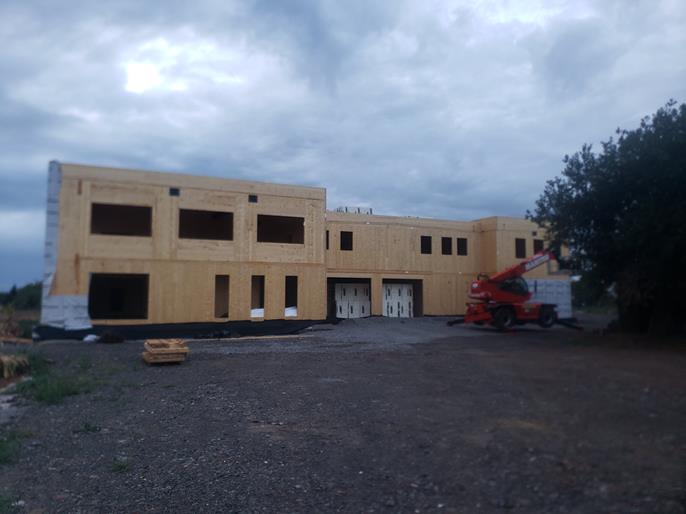

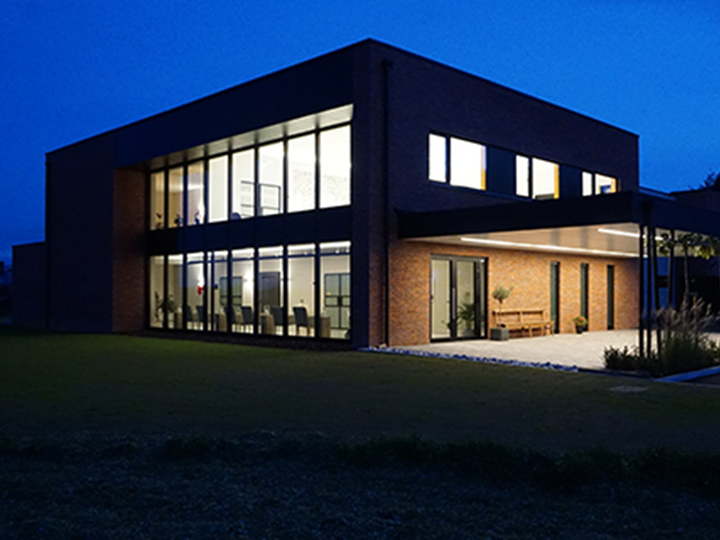

El nuevo tanatorio Desmet-Dardenne se inauguró en la ciudad de Chimay, Francia, en 2021. En busca de una construcción ecológica, la elección se dirigió hacia una estructura principalmente de madera. Gracias a su superficie útil de unos 1.410 m², la estructura de este nuevo tanatorio permitió agrupar los distintos servicios funerarios en un mismo lugar: una sala de recepción, un taller, una tienda, unas oficinas y un almacén.
Inversor | SRL Immo les Roches |
Oficina de proyectos de estructuras |
D-Bois www.d-bois.fr |
Carpintería | GREEN CHASSIS |
Parámetros del modelo
Modelo
La oficina de proyectos de D-Bois realizó el estudio de ejecución completo para el lote de estructuras de madera. Entre otras cosas, realizó el modelado en 3D completo integrando las redes de climatización, los descensos de carga, los estudios de estabilidad para los paneles de CLT (losas de cubierta, forjados, muros, vigas, muros y consolas); y produjo los planos de fabricación y del sitio para toda la estructura.Estructura

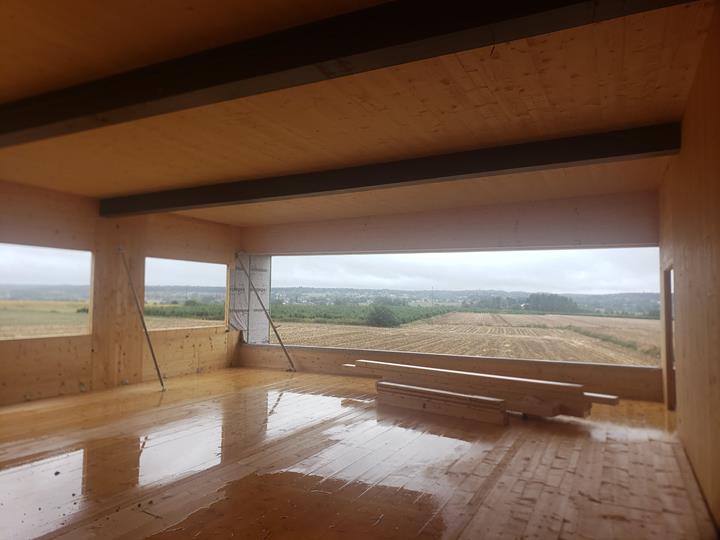

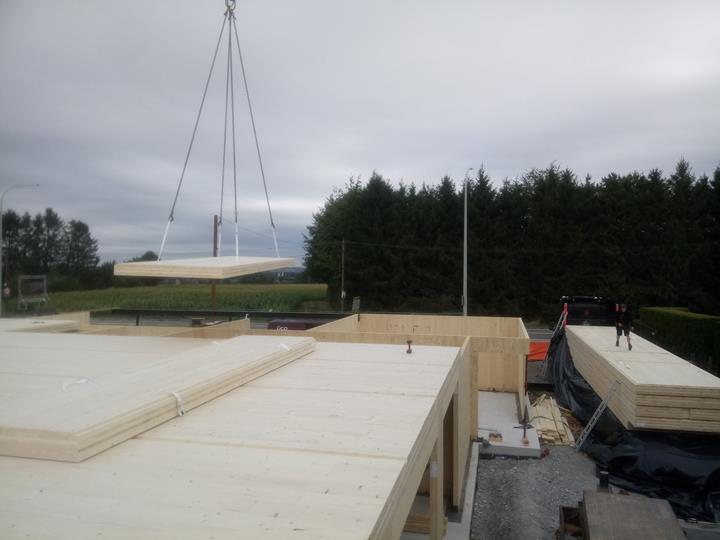

Las paredes, los pisos, el techo y el hueco del ascensor están hechos de madera contralaminada (CLT). Se utilizaron diferentes composiciones de paneles de CLT para la realización del proyecto. Sus espesores son adecuados para este tipo de construcciones y para una buena resistencia a las cargas presentes. Los paneles de los pisos y el techo tienen una luz máxima de 7,60 m y están soportados en algunos lugares por vigas intermedias y pilares de madera laminada encolada GL24h o de acero.
Cálculo estructural en RFEM

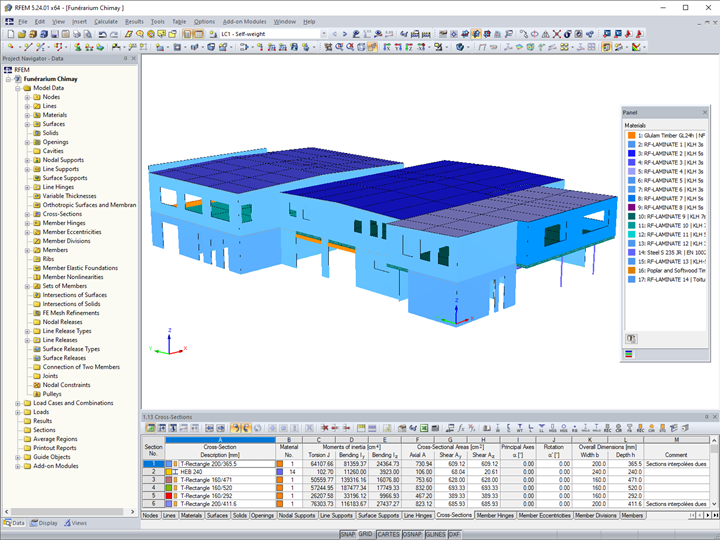

Para realizar el cálculo del descenso de la carga y el dimensionamiento, la estructura se modeló y calculó en RFEM.
Se utilizó RF-LAMINATE para la definición de las composiciones y la verificación de los paneles de CLT del fabricante KLH, una de las referencias de la biblioteca de productos de madera contralaminada accesible en el módulo. Los elementos de madera laminada encolada y de acero se dimensionaron respectivamente según los Eurocódigos 5 y 3 con los anexos nacionales belgas en los módulos RF-TIMBER Pro y RF-STEEL EC3.
Ubicación del proyecto
Palabras clave
Estructuras de madera RFEM RF-TIMBER Pro RF-STEEL EC3 RF-LAMINATE CLT
