Nový pohřební ústav z křížem lepeného dřeva v Chimay, Belgie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

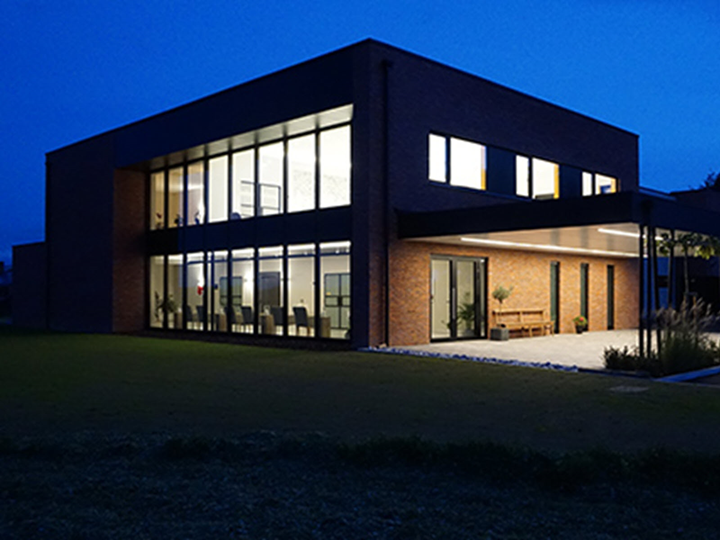

Ve městě Chimay byl v roce 2021 slavnostně otevřen nový pohřební ústav Desmet-Dardenne. Při hledání ekologického způsobu výstavby padla volba na konstrukci postavenou převážně ze dřeva. Konstrukce nového pohřebního ústavu umožnila díky užitné ploše asi 1 410 m² soustředit různé pohřební služby na jednom místě: přijímací místnost, provozovnu, obchod, kanceláře a skladovací prostory.

Investor SRL Immo les Roches
Projekt konstrukce D-Bois
www.d-bois.fr
Tesařské práce GREEN CHASSIS

Parametry modelu

Model

Projekční kancelář D-Bois připravila kompletní návrh dřevěné konstrukce. Kancelář mimo jiné provedla kompletní 3D modelování zahrnující vzduchotechniku, rozložení zatížení a posouzení stability desek z křížem lepeného dřeva (střešní desky, stropy, stěny, nosníky, konzoly) a sestavila výrobní plány a situační výkresy.

Konstrukce

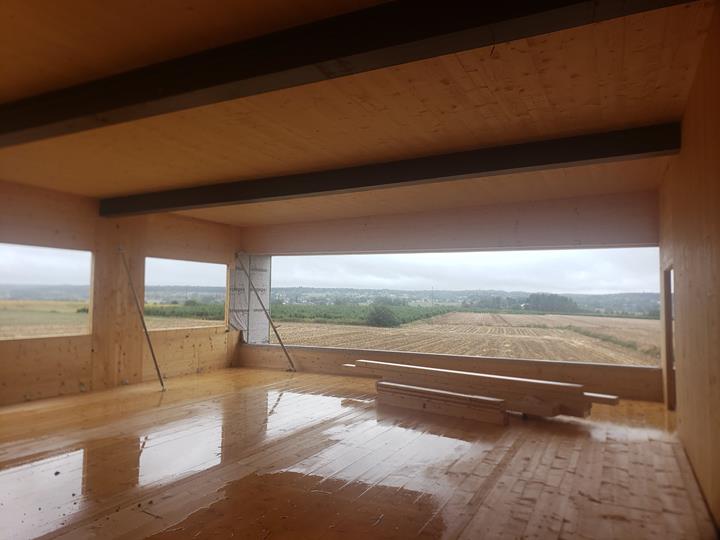

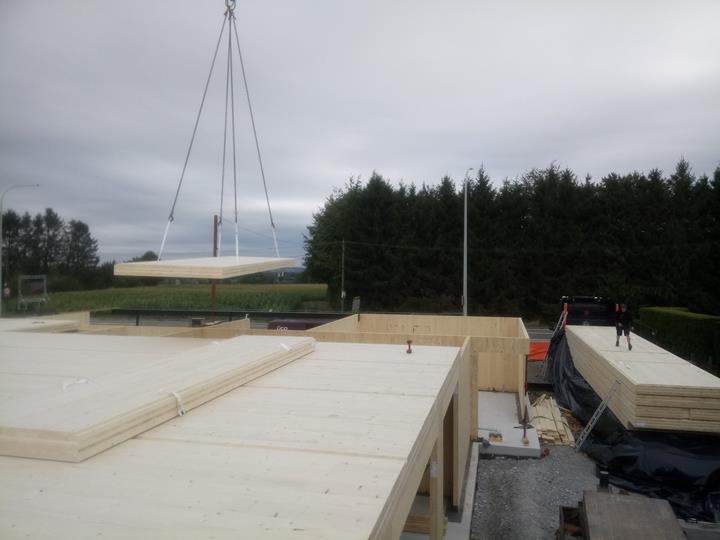

Stěny, stropy, střecha a výtahová šachta jsou z křížem lepeného dřeva (CLT). Při realizaci projektu se použily různé skladby CLT panelů. Jejich tloušťky jsou vhodné pro tento typ konstrukce a zajišťují dobrou únosnost při působení stávajících zatížení. Stropní a střešní desky mají maximální rozpětí 7,60 m a jsou lokálně podepřeny mezilehlými nosníky a sloupy z lepeného lamelového dřeva GL24h nebo oceli.

Posouzení v programu RFEM

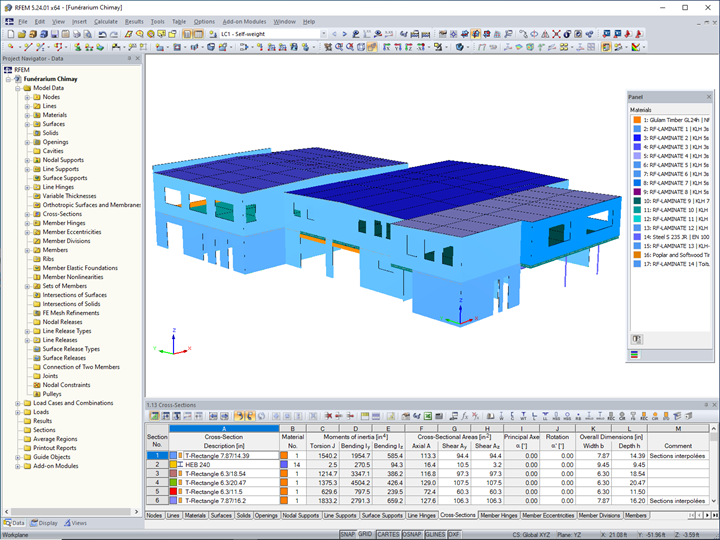

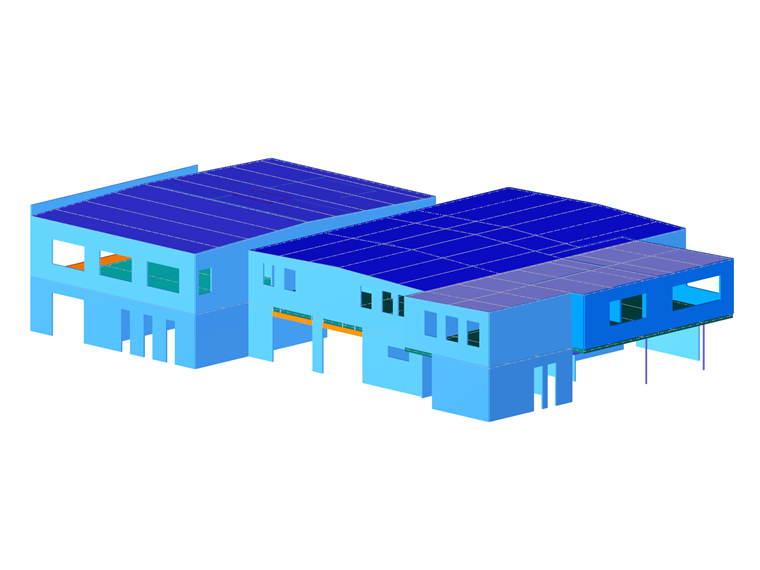

Konstrukce byla pro výpočet rozložení zatížení a pro její dimenzování modelována a posouzena v programu RFEM.

K zadání skladeb desek z křížem lepeného dřeva a k jejich posouzení posloužil RF-LAMINATE, v němž byl z dostupné databáze produktů z křížem lepeného dřeva vybrán výrobce KLH. Prvky z lepeného lamelového dřeva a ocelové prvky byly navrženy podle Eurokódu 5 a 3 s belgickými národními přílohami v modulech RF-TIMBER Pro a RF-STEEL EC3.

Umístění projektu

146 Chaussée de Couvin
6460 Chimay
Belgie

Klíčová slova

Dřevěné konstrukce RFEM RF-TIMBER Pro RF-STEEL EC3 RF-LAMINATE CLT
