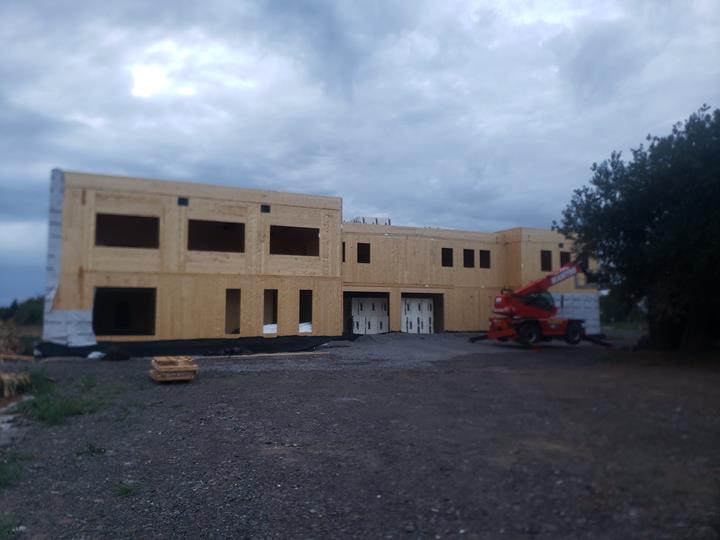

比利时 Chimay 新建的正交胶合木殡仪馆

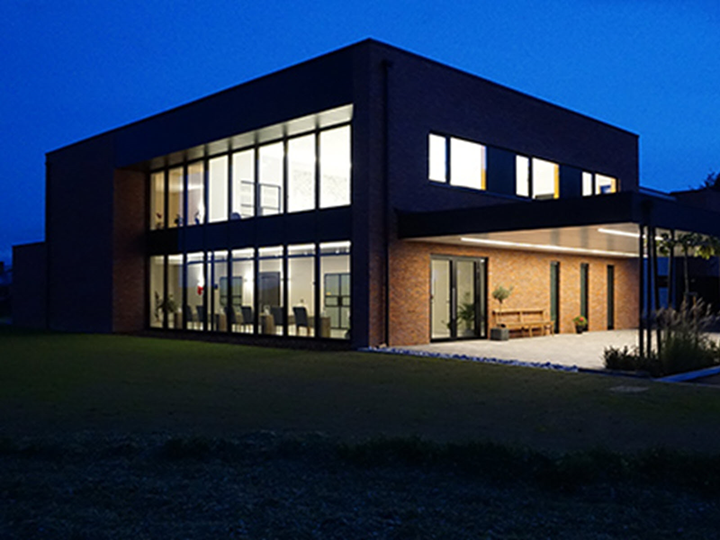

新的 Desmet-Dardenne 殡仪馆于 2021 年在 Chimay 镇开幕。 该建筑的建筑方式以木材为主。 由于其可用面积约为 1410 平方米,这座新建的殡仪馆的结构使得在同一地点举办各种殡葬服务成为可能: 接待室,车间,商店,办公室和仓库。
D-Bois 设计室对木框架地段进行了完整的设计研究。 他完成了完整的 3D 建模,集成了暖通空调网络、荷载下降、CLT 板(屋面、楼板、墙、梁、墙、控制台)的稳定性研究。并且可以生成整个结构的制造平面图和现场平面图。

支承结构

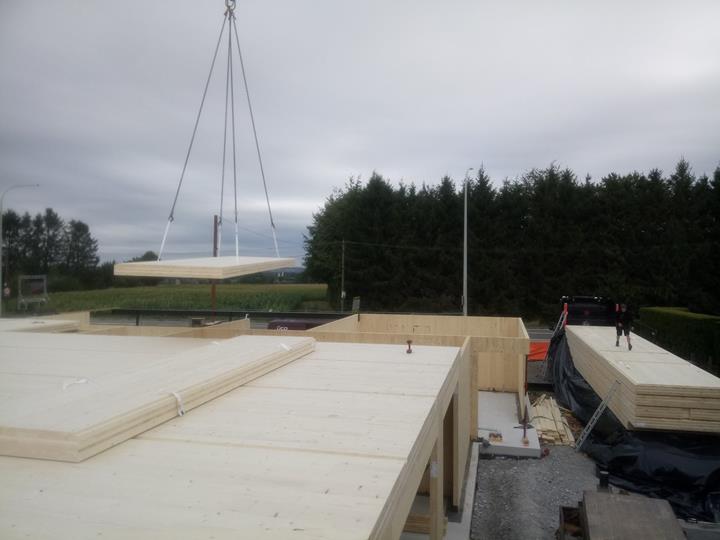

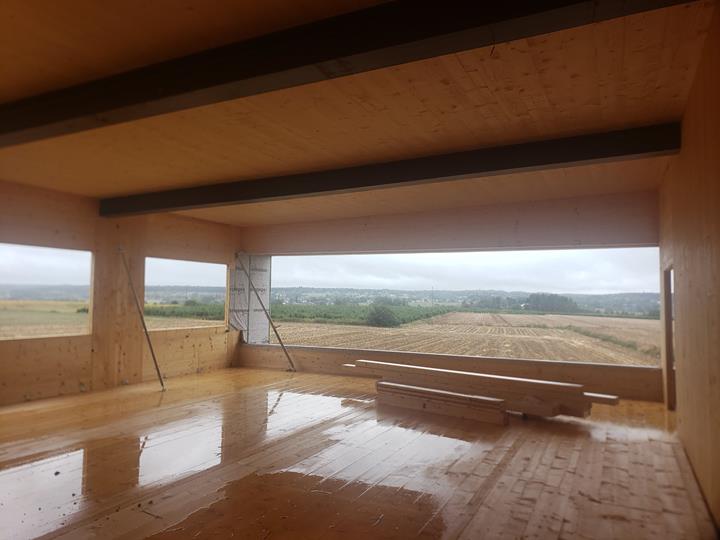

墙壁、地板、屋顶和电梯井是由正交胶合木(CLT)制成。 该项目的实现使用了不同成分的 CLT 板。 其厚度非常适合这种建筑类型,并且可以很好地承受荷载。 楼板和屋顶的最大跨度为 7.60 m,并在某些地方由胶合木 GL24h 或钢制成的中间梁和柱子支撑。

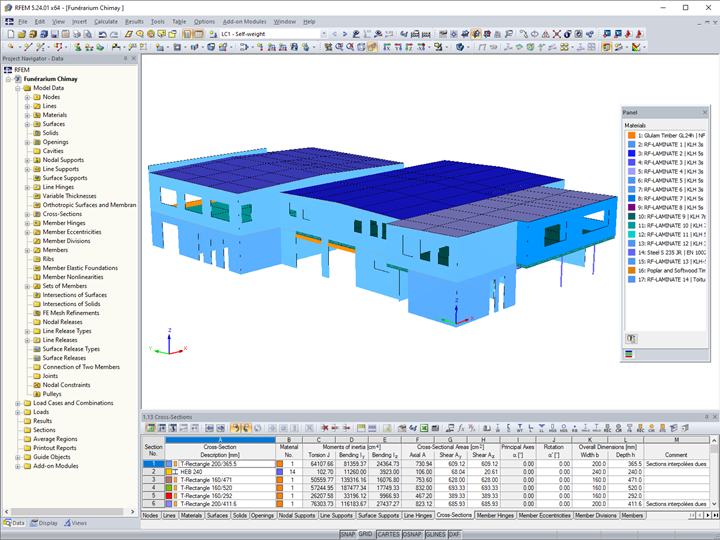

使用 RFEM 进行结构设计

为了进行荷载下降计算和尺寸标注,使用了 RFEM 对该结构进行建模和计算。

RF-LAMINATE 被用于定义和验证制造商 KLH 的 CLT 板的成分和验证,该板是在模块中访问的正交胶合木产品库的参考资料之一。 层板胶合木和钢结构构件按照欧洲规范 5 和 3 进行尺寸调整,并在模块 RF-TIMBER Pro 和 RF-STEEL EC3 中提供了比利时国家规范。

位置
146 Chaussée de Couvin
奇美6460
比利时
所有者 SRL Immo les Roches
BET 结构 D-木结构
www.d-bois.fr
木工 绿色机箱


项目说明

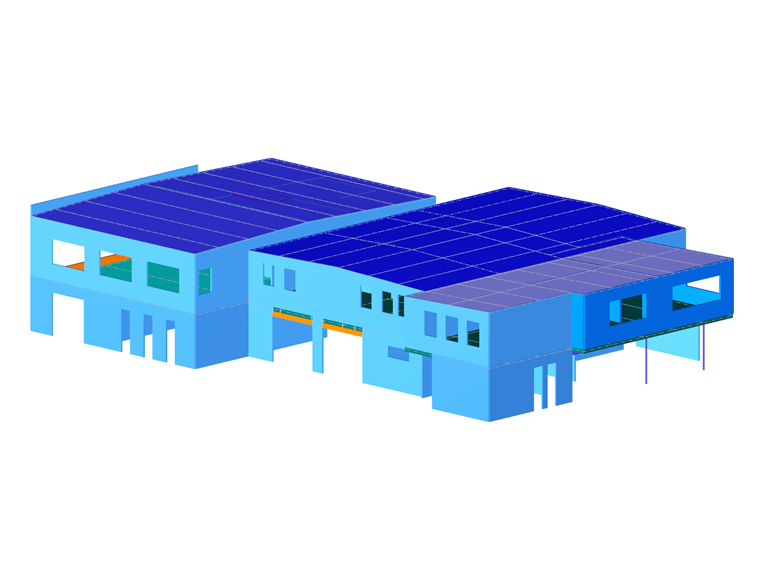

模型数据

节点数目: 703
线的数目 1001
杆件数目: 154
面的数目: 208
荷载工况数目 12
荷载组合数目 141
结果组合数目 3
总重量 221,180 t
翘曲区域尺寸 25.610 x 35.040 x 7.498 m
软件版本 5.28.02
