Nouveau funérarium en CLT à Chimay, Belgique

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

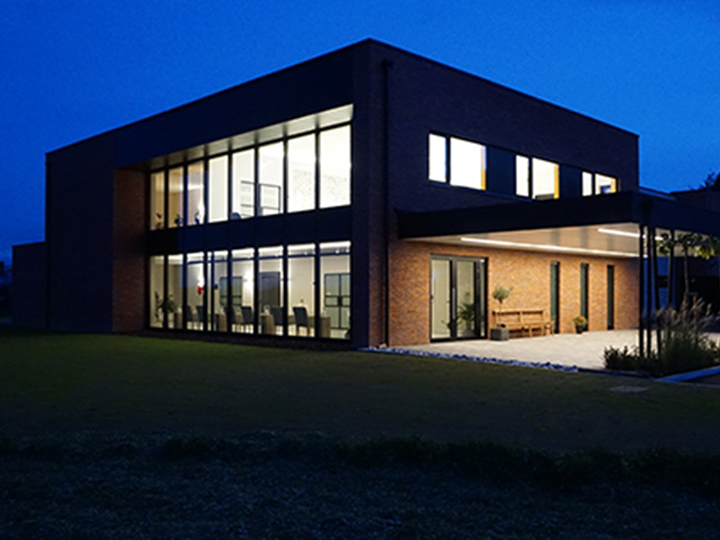

Le nouveau funérarium de Desmet-Dardenne a été inauguré en 2021 dans la ville de Chimay. En quête d’une construction écologique, le choix s’est orienté vers une construction essentiellement en bois. Grâce à sa surface exploitable d’environ 1410 m², la structure de ce nouveau funérarium a permis de regrouper sur un même site les différents services funéraires : salle de réception, atelier, boutique, bureaux et espace de stockage.

Maître d'ouvrage SRL Immo les Roches
BET Structure D-Bois
www.d-bois.fr
Charpentier GREEN CHASSIS

Paramètres du modèle

Modèle

Le bureau d’études D-Bois a réalisé l’étude d’exécution complète du lot charpente bois. Il a entre autres effectué la modélisation 3D complète intégrant les réseaux CVC, les descentes de charges, les études de stabilité pour les panneaux CLT (dalles de toiture, planchers, murs, poutres, voiles, consoles) ; et produit les plans de fabrication et de chantier de l’ensemble de la structure.

Structure

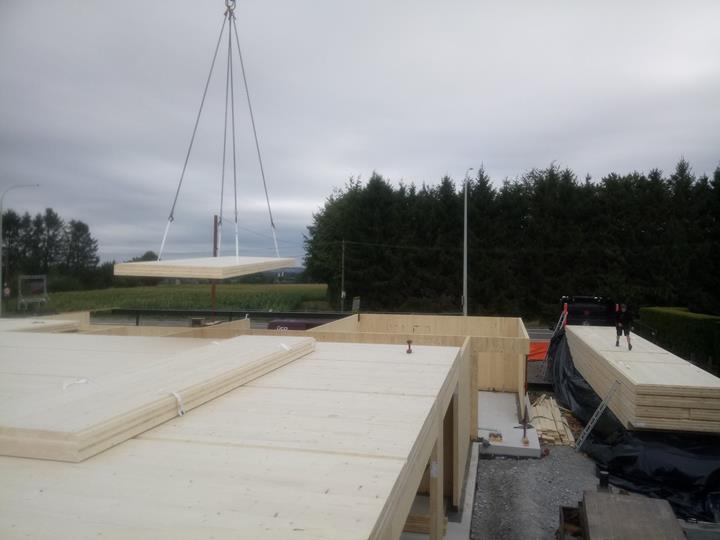

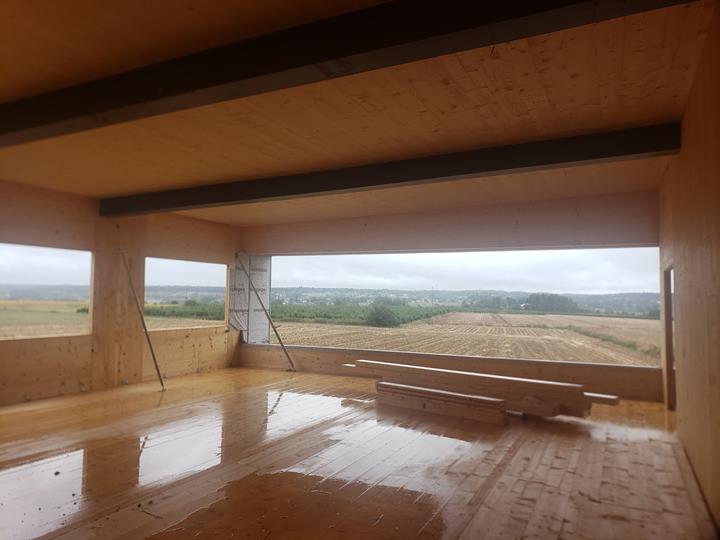

Les murs, planchers, toiture ainsi que la cage d’ascenseur sont en panneaux bois lamellé-croisé (CLT). Différentes compositions de panneaux CLT ont été utilisées pour la réalisation du projet. Leurs épaisseurs conviennent pour ce type de construction et pour une bonne résistance aux charges en présence. Les panneaux de plancher et de toiture présentent une portée maximale de 7,60 m et sont supportés par endroit par des poutres et poteaux intermédiaires en bois lamellé-collé GL24h ou en acier.

Calcul de structure dans RFEM

Pour effectuer le calcul de descente de charge et le dimensionnement, la structure a été modélisée et calculée dans RFEM.

RF-LAMINATE a servi à la définition des compositions et la vérification des panneaux CLT du fabriquant KLH, l’une des références de la bibliothèque de produits bois lamellé-croisé accessible dans le module. Les éléments en bois lamellé-collé et en acier ont été respectivement dimensionnés selon les Eurocodes 5 et 3 avec les annexes nationales belges dans les modules RF-TIMBER Pro et RF-STEEL EC3.

Adresse du projet

146 Chaussée de Couvin
6460 Chimay
Belgique

Mots-clés

Structure en bois RFEM RF-TIMBER Pro RF-STEEL EC3 RF-LAMINATE CLT
