Спортивный зал в виде консольной деревянной конструкции

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

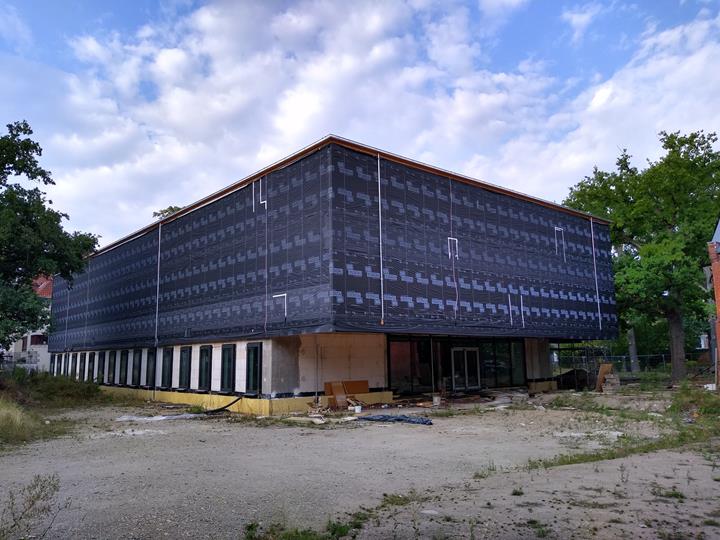

Новый спортивный зал школы Элис Саломон в Ганновере уникален с точки зрения архитектуры и конструкции. Деревянная конструкция стоит на железобетонном цокольном этаже и консольно выступает по сторонам примерно на 5,5 м.

Управление проектом Регион Ганновер
Hildesheimer Strasse 20
30169 Ганновер
Архитектор [pfitzner moorkens] архитекторы
www.pfitzner-moorkens.de
Расчёт конструкций MARX KRONTAL PARTNER
www.marxkrontal.com

Данные о модели

Модель

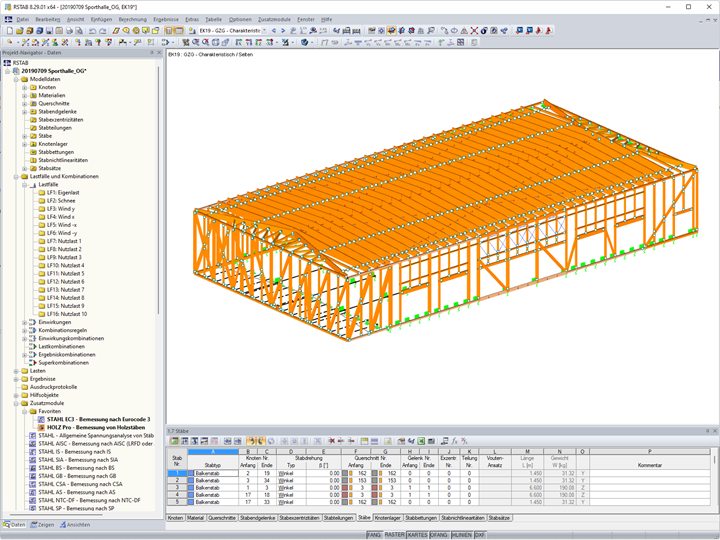

Заказчик Dlubal MARX KRONTAL PARTNER выполнил расчёт конструкций, использовав для этого RSTAB.

Конструкция

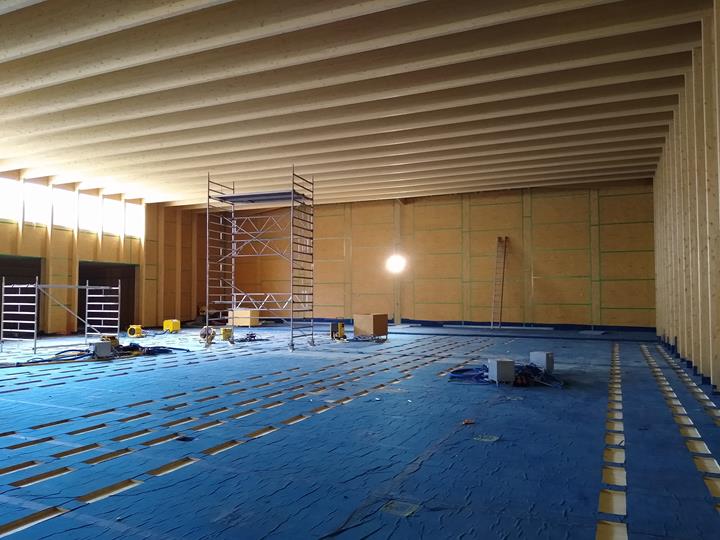

На цокольном этаже из железобетона расположены 4 учебных класса и раздевалки. Над ним был построен двухпролётный зал из деревянных конструкций. Важным элементом дизайна интерьера зала является видимая конструкция кровли. Зал полностью акустически отделён от первого этажа. Несущие полосы из эластомера под плитой из древесно-бетонного композитного материала образуют единственную опору конструкции зала.

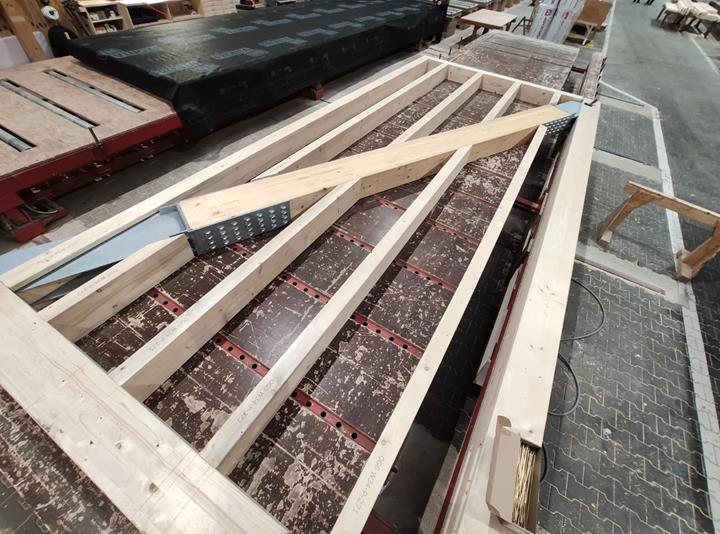

Консоль верхнего этажа выполнена из фахверковых конструкций, интегрированных в стеновые панели. Узлы являются особенными. С одной стороны, они спроектированы таким образом, что стеновые панели могут быть доставлены на строительную площадку в виде закрытых сборных элементов и собраны на месте, чтобы сформировать законченную конструкцию. С другой стороны, детали соединения с высокой несущей способностью и низкой деформацией были разработаны с использованием наклонных винтов с полной резьбой, подвергающихся растяжению.

Расположение проекта

Школа Алисы Саломон
Kirchröder Str. 13
30625 Ганновер
Германия

Ключевые слова

Древесина Зал Консоль
