Polideportivo como estructura de madera en voladizo, Alemania

Estructuras analizadas con Dlubal Software

  • Proyecto de cliente

Proyecto de cliente

El nuevo pabellón de deportes de la escuela Alice Salomon en Hannover es excepcional desde el punto de vista arquitectónico y estructural. La estructura de madera se asienta sobre un piso de hormigón armado y está en voladizo por encima de este 5,5 m a los lados.

Dirección del proyecto Región de Hannover
Hildesheimer Straße 20
30169 Hannover, Alemania
Arquitecto [pfitzner moorkens] architekten
www.pfitzner-moorkens.de
Diseño estructural MARX KRONTAL PARTNER
www.marxkrontal.com

Datos del modelo

Modelo

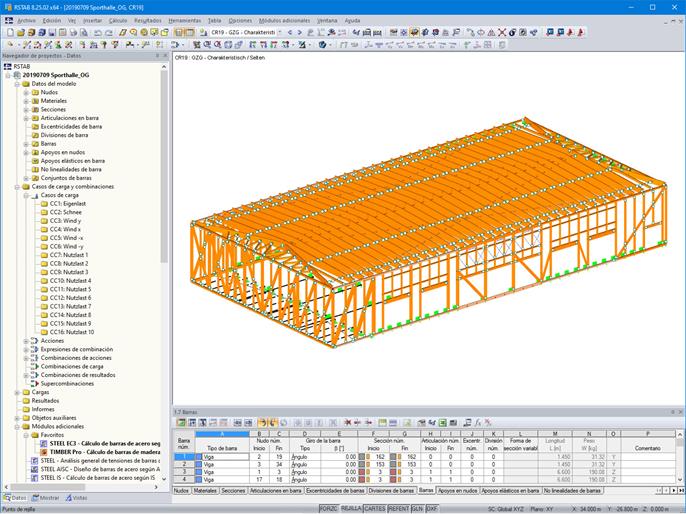

El cliente de Dlubal, MARX KRONTAL PARTNER, fue responsable del análisis estructural y utilizó RSTAB para ello.

Estructura

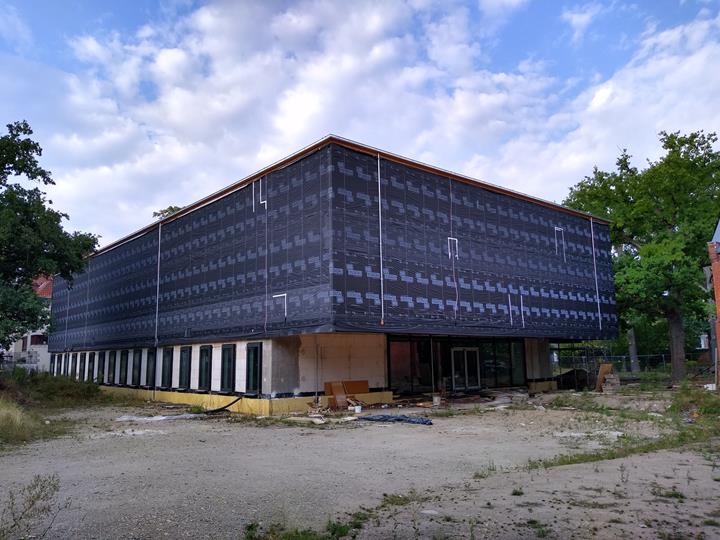

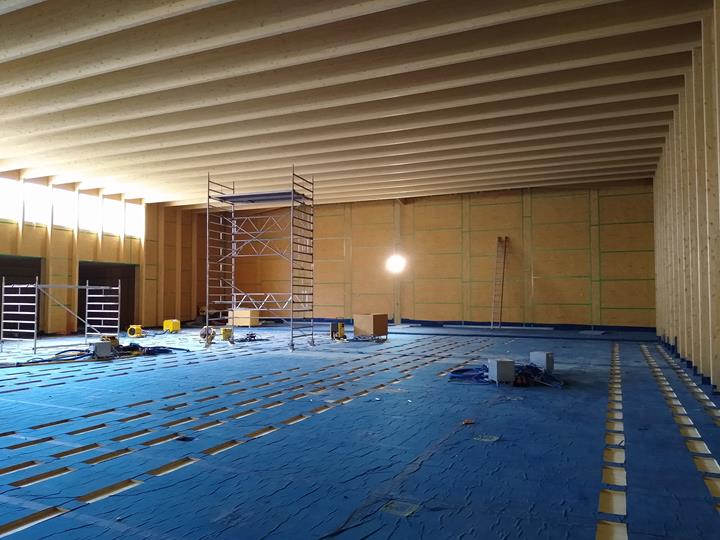

La planta baja de hormigón armado incluye cuatro salas y vestuarios. Por encima de eso, se construyó un pabellón de dos vanos como estructura de madera. La estructura del techo visible es un elemento de diseño esencial del interior del pabellón. El pabellón está completamente desacoplado acústicamente de la planta baja. Las láminas de soporte de elastómero debajo de la losa mixta de madera y hormigón forman el único apoyo de la estructura del pabellón.

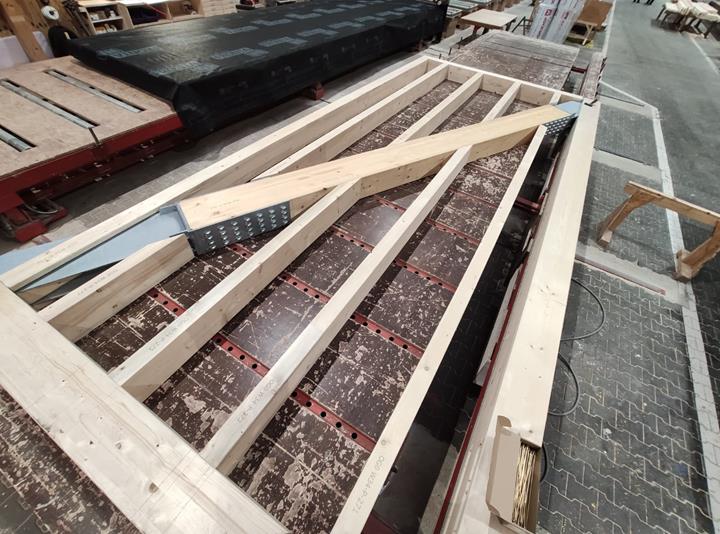

El voladizo de la planta superior está formado por estructuras de celosía integradas en los paneles de las paredes. La característica especial son los nudos. Por un lado, están diseñados de tal manera que los paneles de las paredes se pueden entregar a la obra de construcción como elementos prefabricados cerrados y ensamblados in situ para construir una estructura completa. Por otro lado, se han desarrollado los detalles de uniones con alta capacidad de carga y baja deformación mediante tornillos inclinados de rosca completa sometidos a esfuerzos de tracción.

Ubicación del proyecto

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hanóver
Alemania

Palabras clave

Madera Nave Voladizo
