悬挑木结构体育馆

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

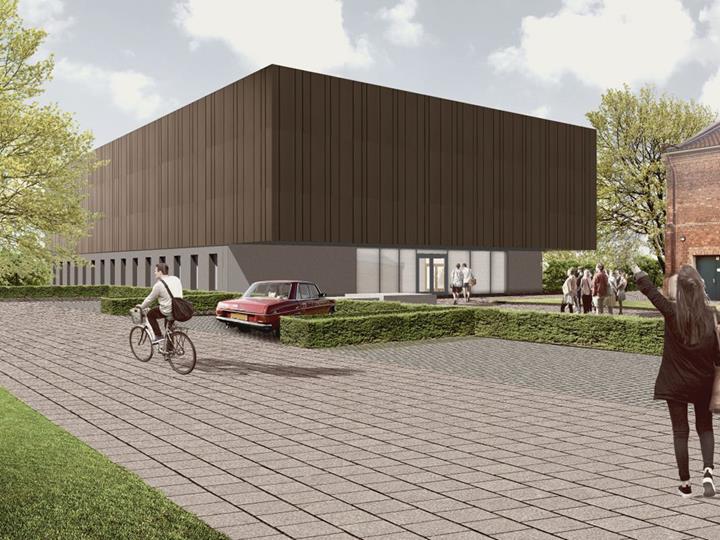

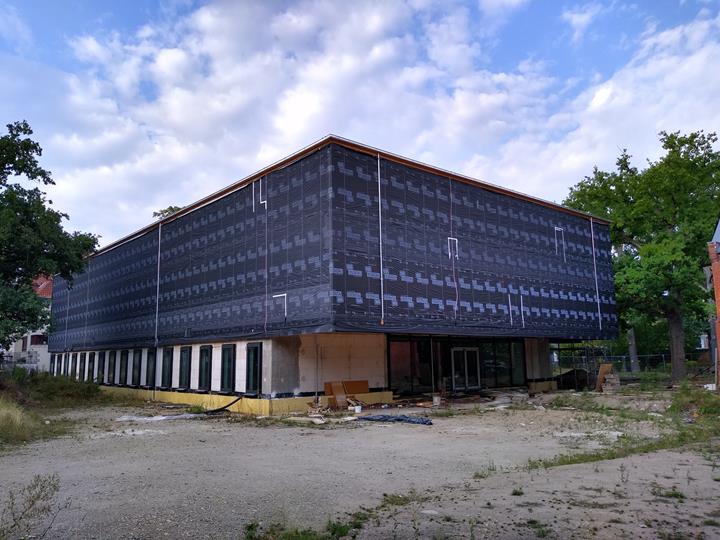

汉诺威的爱丽丝所罗门学校新建的体育馆是美学与结构设计的完美结合。 该体育馆的底层为钢筋混凝土结构,上层为木结构,木结构的向外悬挑部分为 5.5 米。

业主 Region Hannover
Hildesheimer Straße 20
30169 Hannover
建筑设计 [pfitzner moorkens] architekten
www.pfitzner-moorkens.de
结构设计 MARX KRONTAL PARTNER
www.marxkrontal.com

模型数据

模型

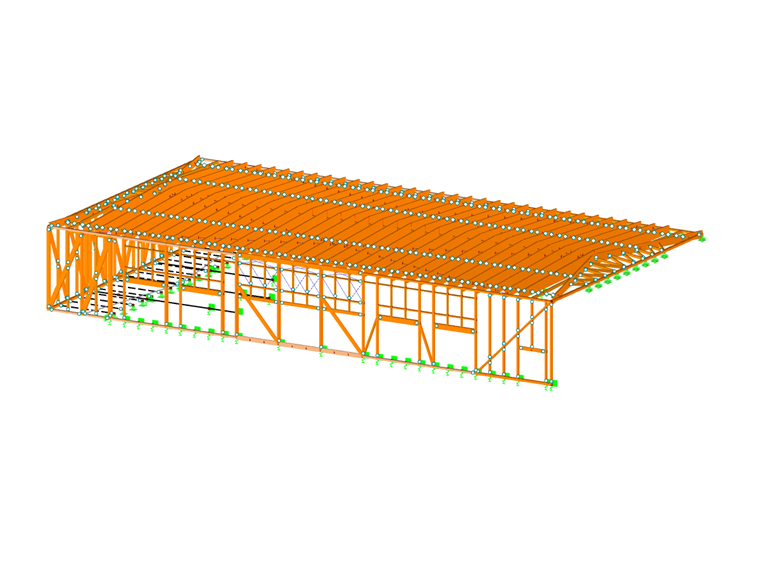

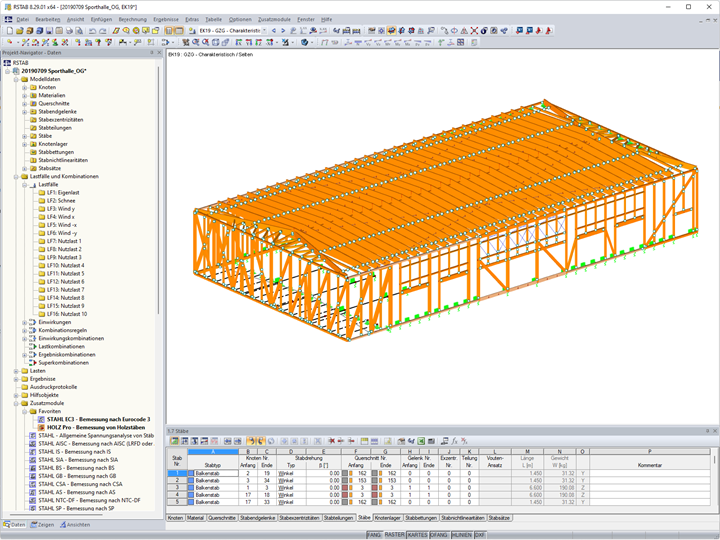

德儒巴客户 MARX KRONTAL PARTNER 负责结构分析,使用的软件是 RSTAB。

结构

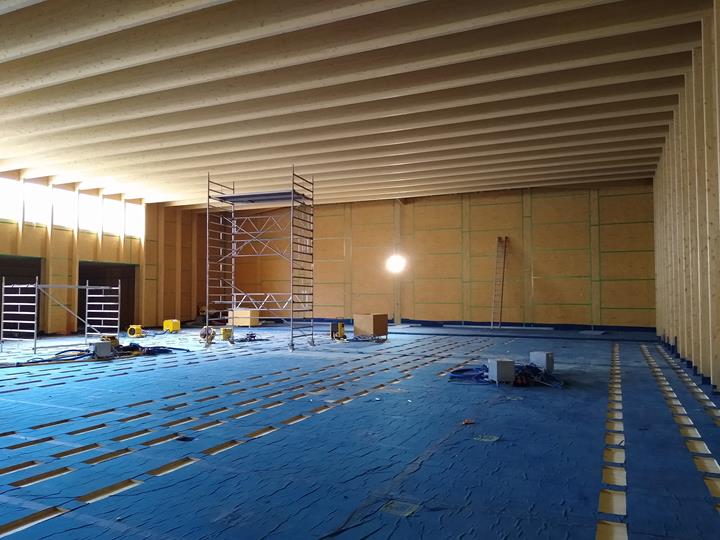

在混凝土结构底层设有 4 间教室和更衣室。 上层为木结构,内部设有两个场馆。 木结构部分的基本设计元素为室内可见木制屋顶结构。 上层场馆与底层完全隔音。 木-混凝土组合楼板下安装了弹性轴承垫。

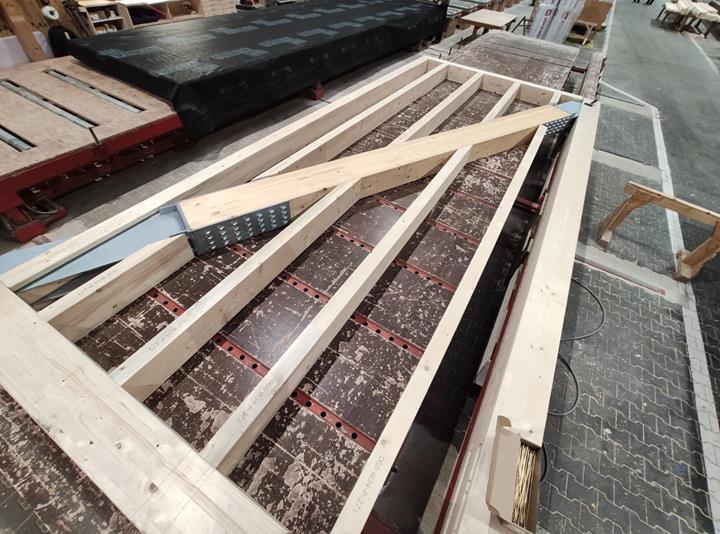

上层的悬挑部分通过桁架式墙板实现。 其特别之处在于: 一方面,墙板可以作为预制构件交付到施工现场,然后在现场组装成一个完整的结构。 另一方面,通过抗拉全螺纹螺栓连接满足高承载力和低变形要求。

项目位置

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hanover
Germany

关键词

木结构 体育馆 悬挑
