Palazzetto dello sport come struttura in legno a sbalzo, Germania
Progetto cliente

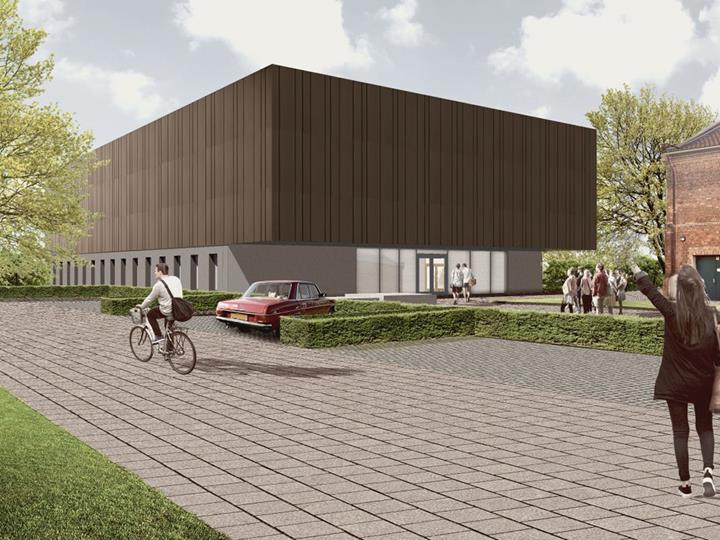

![Rendering del palazzetto dello sport (© [pfitzner moorkens] architects)](/-/media/Images/website/img/030001-040000/033901-034000/033955.jpg?la=it&mlid=C813851CC4FC4B02A0F981BCED7150E6&hash=3315CEED2734FDF583B5A12D1722506CCF5F99EB)

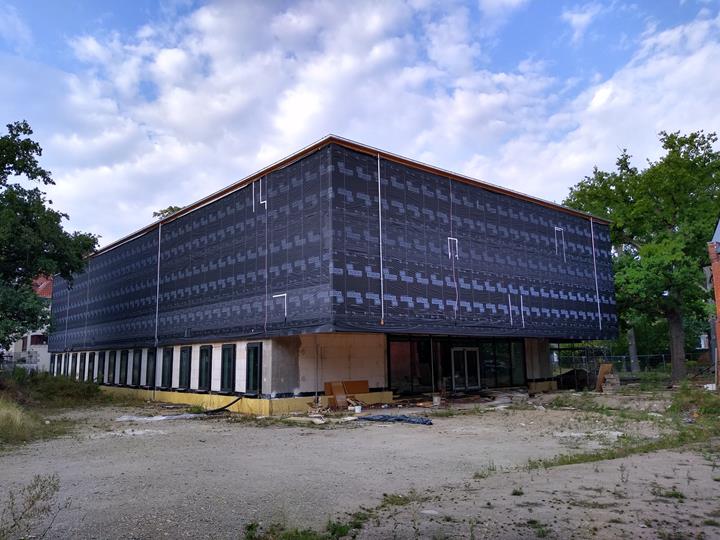

Il nuovo palazzetto dello sport della Scuola Alice Salomon di Hannover è eccezionale dal punto di vista architettonico e strutturale. La struttura in legno si poggia su un piano in cemento armato e sporge sopra di esso ai lati di circa 5,5 m.
| Committente |
Regione di Hannover Hildesheimer Straße 20 30169 Hannover |
| Architettura |
[pfitzner moorkens] architekten www.pfitzner-moorkens.de |
| Verifiche strutturali |
MARX KRONTAL PARTNER www.marxkrontal.com |
Dati modello
Modello

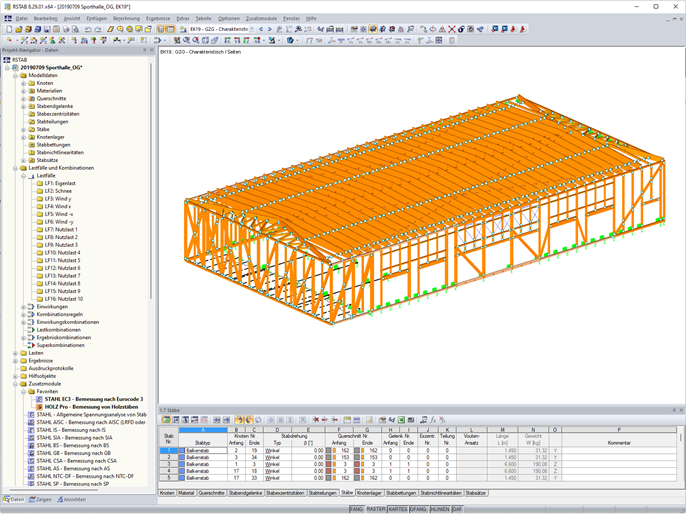

MARX KRONTAL PARTNER, il cliente Dlubal, era responsabile dell'analisi strutturale e per questo ha utilizzato RSTAB.
Struttura

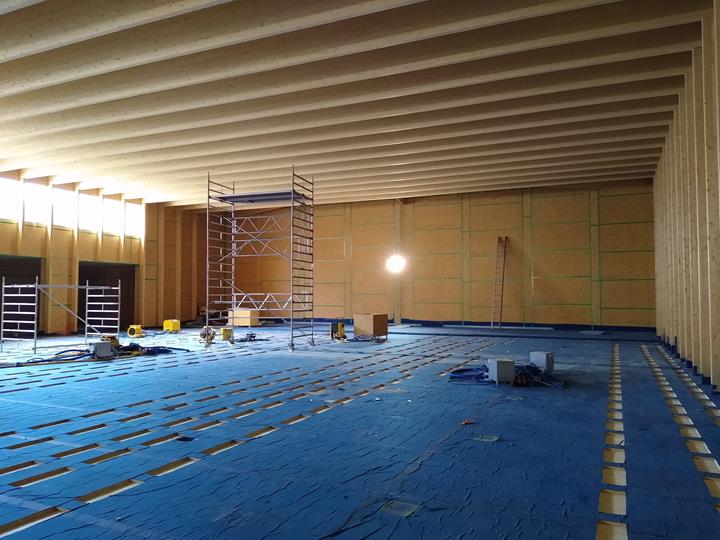

Il piano terra, realizzato in cemento armato, comprende quattro locali tra aule e spogliatoi. Al di sopra è stata costruita una sala con struttura in legno e copertura a due falde. Un elemento architettonico particolare dell'interno della sala è sicuramente la struttura "a vista" del tetto. La sala, dal punto di vista acustico, è completamente staccata dal piano terra. Le strisce portanti in elastomero sotto la soletta composta (legno-calcestruzzo) formano l'unico vincolo esterno della struttura del capannone.

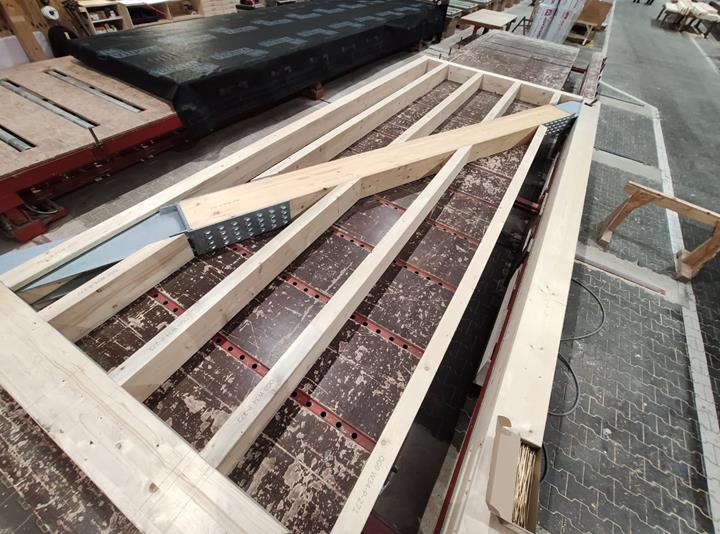

Lo sporgenza del piano superiore è costituita da strutture a travatura reticolare integrate nei pannelli delle pareti. Un'altra particolarità del progetto sono i collegamenti. Come prima cosa, sono stati progettati in modo tale che i pannelli delle pareti possano essere consegnati al cantiere come elementi prefabbricati chiusi e assemblati in loco per costruire una struttura completa. Come seconda cosa, i dettagli dei collegamenti ad elevata capacità portante e bassa deformazione sono stati sviluppati utilizzando viti inclinate, completamente filettate, soggette a trazione.
Posizione del progetto
Alice-Salomon-SchuleKirchröder Str. 13
30625 Hannover
Germania
