Salle de sport en porte-à-faux en bois

Calculé avec les logiciels de Dlubal

  • Projet client

Projet Client

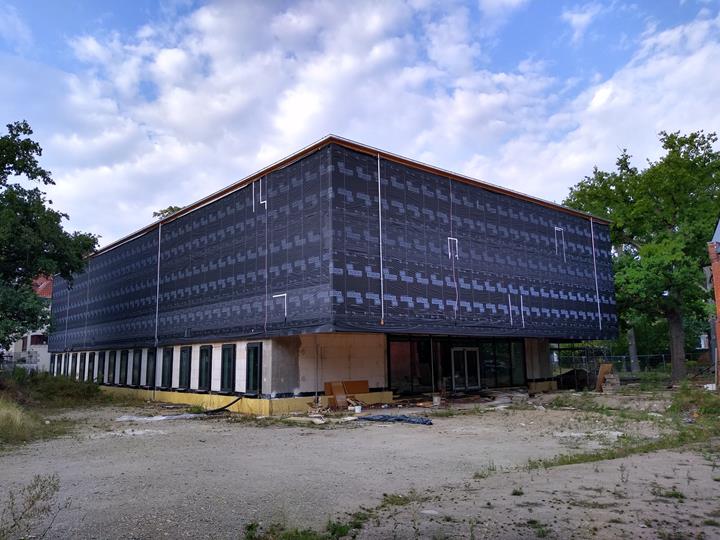

En termes d'architecture et de structure, la nouvelle salle de sport de l'école Alice Salomon de Hanovre est exceptionnelle. La structure en bois repose sur un rez-de-chaussée en béton armé et a un porte-à-faux d'environ 4,50 m sur le côté.

Gestion du projet Région de Hanovre
20, rue Hildesheimer
30169 Hanovre
Architecte [pfitzner moorkens] architectes
www.pfitzner-moorkens.de
Calcul de structure MARX KRONTAL PARTNER
www.marxkrontal.com

Données du modèle

Modèle

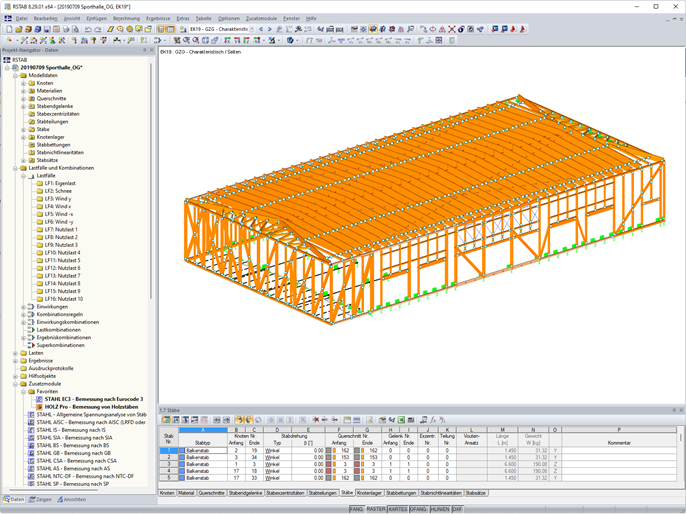

Le client Dlubal, MARX KRONTAL PARTNER, s'est chargé du calcul de structure et a utilisé RSTAB pour cela.

Structure

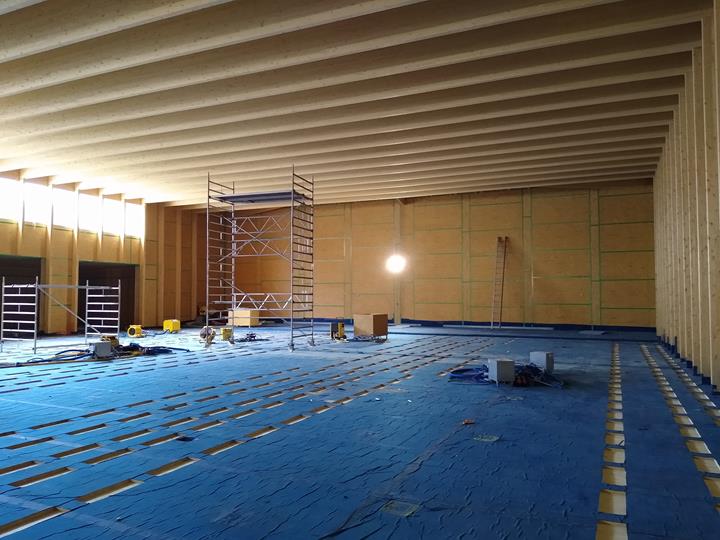

Le rez-de-chaussée en béton armé abrite 4 salles de classe et des vestiaires. Au-dessus, la halle de sport a été réalisée avec une structure en bois. La charpente apparente de la toiture est un élément essentiel de l'aménagement intérieur de la halle. La salle est complètement découplée acoustiquement du rez-de-chaussée. Les bandes d'appui élastomère sous le plafond mixte bois-béton constituent le seul appui de la structure de la halle.

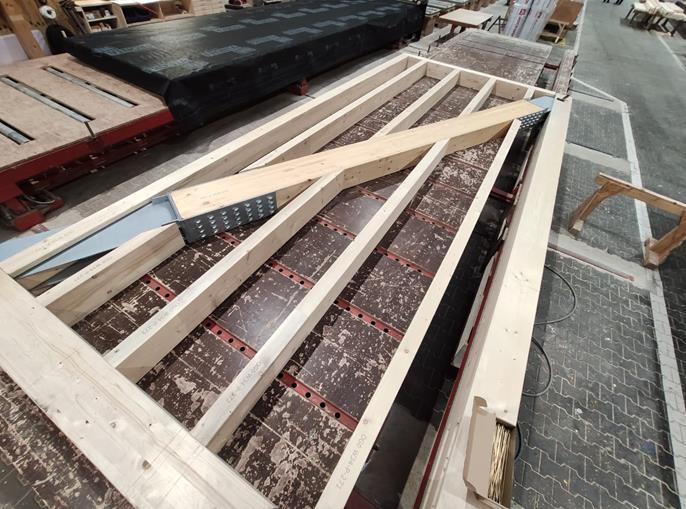

Le porte-à-faux de l'étage supérieur est réalisé au moyen de structures en treillis intégrées dans les panneaux muraux. Une des spécificités du projet sont les assemblages. D'une part, ils sont conçus de manière à ce que les panneaux muraux puissent être livrés sur le chantier sous forme d'éléments préfabriqués fermés et assemblés sur place pour former une structure complète. D'autre part, les détails d'assemblage avec une capacité de charge élevée et une faible déformation ont été développés au moyen de vis inclinées entièrement filetées.

Adresse du projet

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hanovre
Allemagne

Mots-clés

Bois Halle Porte-à-faux
