12. September 2022

Sporthalle als auskragende Holzkonstruktion

Die neue Sporthalle der Alice-Salomon-Schule in Hannover ist in architektonischer und statischer Hinsicht außergewöhnlich. Die Holzkonstruktion steht auf einem massiven Erdgeschoss und kragt seitlich 5,5 m darüber hinaus.

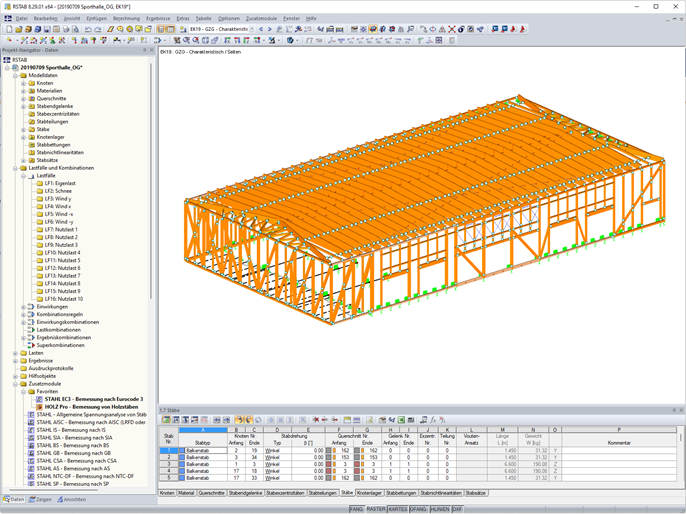

3D-Modell der Hallenkonstruktion aus Holz in RSTAB (© MARX KRONTAL PARTNER)

631x

Sporthalle aus Holz

Der Dlubal-Kunde MARX KRONTAL PARTNER war unter anderem für die statische Berechnung verantwortlich und verwendete dafür RSTAB.

Konstruktion

Im massiven Erdgeschoss sind 4 Klassenräume sowie Umkleideräume untergebracht. Darüber wurde die 2-Feldhalle als Holzkonstruktion errichtet. Ein wesentliches Gestaltungselement des Halleninnenraumes stellt dabei das sichtbare Dachtragwerk dar. Die Halle ist vollständig schalltechnisch entkoppelt vom Erdgeschoss. Elastomerlagerstreifen unterhalb der Holz-Beton-Verbunddecke bilden die einzige Lagerung der Hallenkonstruktion.

Die Auskragung des Obergeschosses wird durch in die Wandtafeln integrierten Fachwerkkonstruktionen realisiert. Die Besonderheit bilden dabei die Knotenpunkte. Einerseits sind diese so konstruiert, dass die Wandtafeln als geschlossen vorgefertigte Elemente auf die Baustelle geliefert und vor Ort in kurzer Montagezeit zu einem Gesamttragwerk zusammengesetzt werden konnten. Andererseits sind mittels geneigter auf Zug beanspruchte Vollgewindeschrauben Anschlussdetails mit hoher Tragfähigkeit bei gleichzeitig geringer Verformung entwickelt worden.

Ort	Alice-Salomon-Schule Kirchröder Str. 13 30625 Hannover

Bauherr	Region Hannover Hildesheimer Straße 20 30169 Hannover
Architekt	[pfitzner moorkens] architekten www.pfitzner-moorkens.de
Tragwerksplanung	MARX KRONTAL PARTNER www.marxkrontal.com

Projektspezifikationen

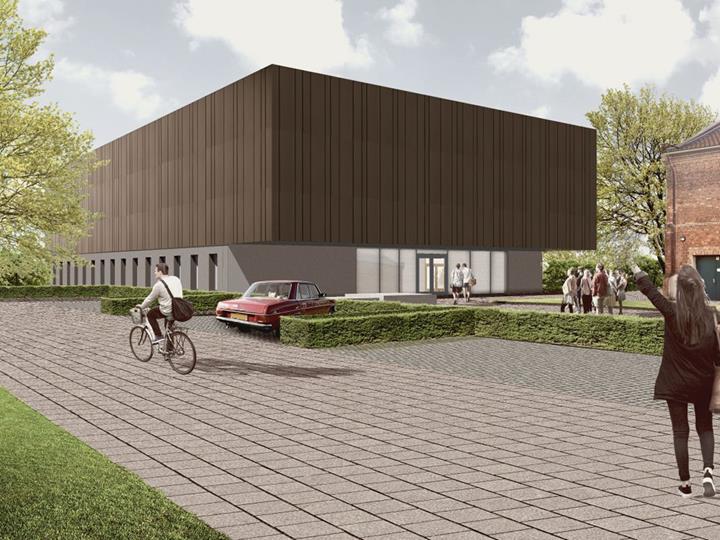

Visualisierung der Sporthalle (© [pfitzner moorkens] architekten)

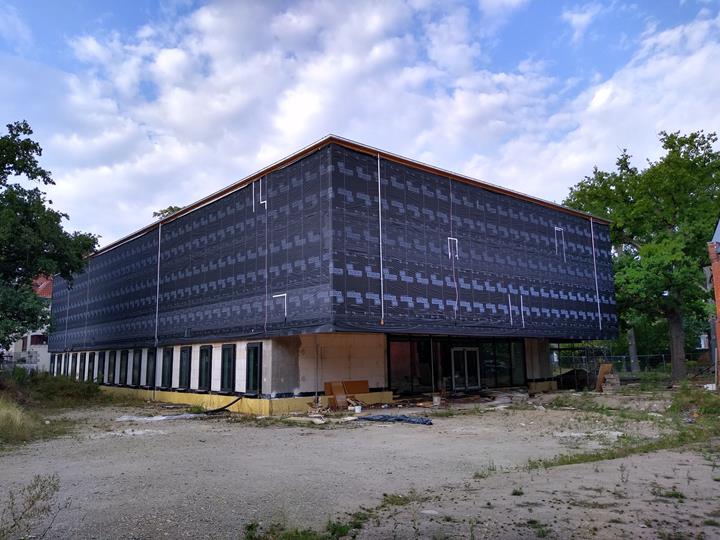

Sporthalle während der Bauphase (© MARX KRONTAL PARTNER)

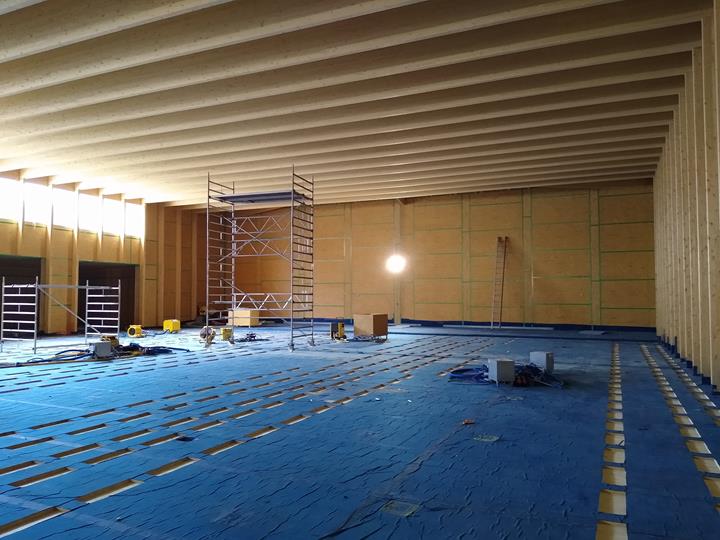

Halleninnenansicht (© MARX KRONTAL PARTNER)

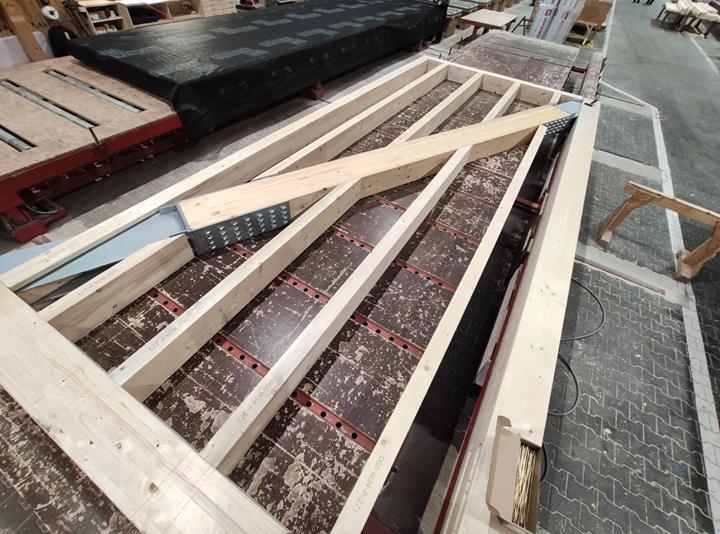

Diagonalenanschluss (© MARX KRONTAL PARTNER)

3D-Modell der Hallenkonstruktion aus Holz in RSTAB (© MARX KRONTAL PARTNER)

Modelldaten

Anzahl Knoten 711

Anzahl Stäbe 1331

Anzahl Lastfälle 16

Anzahl Ergebniskombinationen 21

Gesamtgewicht 71.813 t

Abmessungen 44.940 x 23.700 x 7.250 m

Programmversion 8.29.01
