Pavilhão desportivo com estrutura de madeira em consola

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

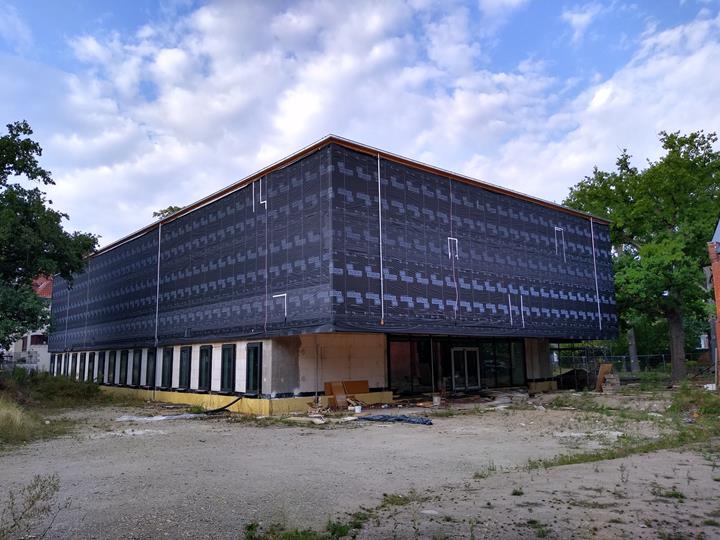

O novo pavilhão desportivo da escola Alice Salomon em Hannover é excecional em termos de arquitetura e estática. A estrutura de madeira assenta sobre um rés do chão de betão armado e tem cerca de 5,5 metros em consola num dos lados.

Cliente Region Hannover
Hildesheimer Straße 20
30169 Hannover
Arquiteto [pfitzner moorkens] architekten
www.pfitzner-moorkens.de
Planeamento estrutural MARX KRONTAL PARTNER
www.marxkrontal.com

Dados do modelo

Modelo

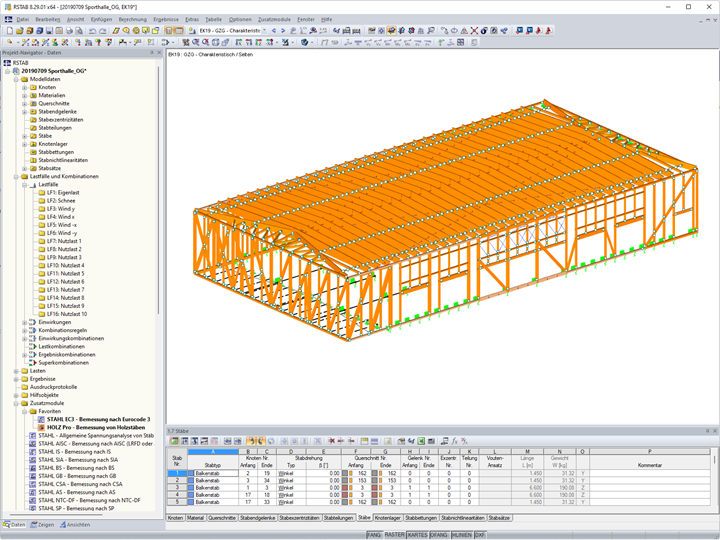

O cliente da Dlubal MARX KRONTAL PARTNER foi responsável pelos cálculos estruturais utilizando para tal o RSTAB.

Estrutura

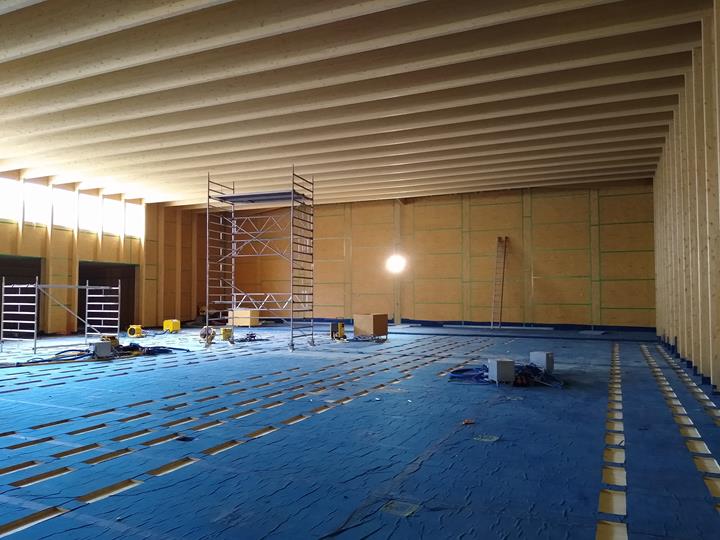

O rés do chão de betão armado inclui 4 salas de aula e balneários. Por cima, foi construído o pavilhão de dois vãos com uma estrutura de madeira. A estrutura da cobertura visível é um elemento essencial do design do interior do pavilhão. O pavilhão está completamente desacoplado do rés do chão em termos acústicos. As tiras de apoio elastomérico sob o teto misto de madeira e betão formam o único apoio da estrutura do pavilhão.

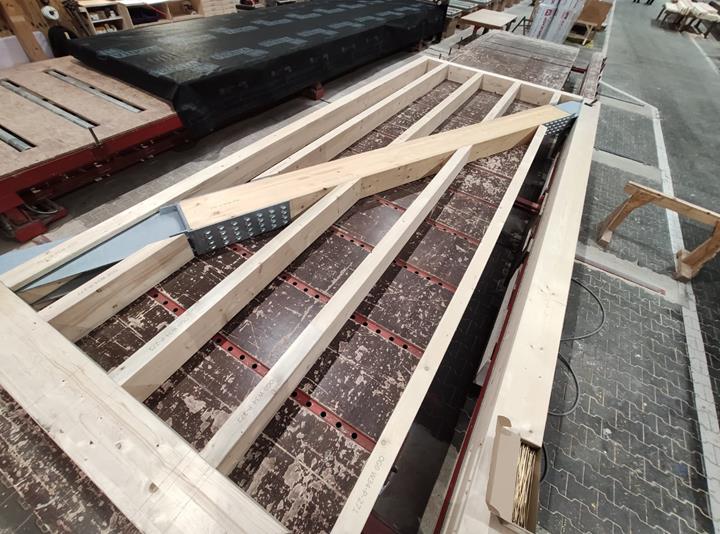

A consola do piso superior é realizada através de estruturas treliçadas integradas nos painéis de parede. O aspeto a salientar aqui são os nós. Por um lado, foram concebidos de tal forma que os painéis de parede podem ser entregues na obra como elementos pré-fabricados fechados e montados no próprio local para formar uma estrutura completa. Por outro lado, foram desenvolvidos detalhes de ligação com elevada capacidade de carga e baixa deformação através de parafusos sob tração inclinados e completamente aparafusados.

Local do projeto

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hannover
Alemanha

Palavras-chave

Madeira Pavilhão Consola
