Sportovní hala jako konzolová dřevěná konstrukce

Nová sportovní hala školy Alice Salomonové v Hannoveru je výjimečná z architektonického i statického hlediska. Dřevěná konstrukce spočívá na železobetonovém přízemí a vystupuje nad ním po stranách o 5,5 m.

3D model konstrukce dřevěné haly v programu RSTAB (© MARX KRONTAL PARTNER)

625x

Dřevěná sportovní hala

Společnost MARX KRONTAL PARTNER, která patří k zákazníkům společnosti Dlubal Software, převzala odpovědnost mimo jiné za statické výpočty a použila při nich program RSTAB.

Konstrukce

V železobetonovém přízemí jsou umístěny 4 třídy a šatny. Nad ním byla postavena hala se 2 hracími plochami jako dřevěná konstrukce. Podstatný prvek interiéru haly přitom představuje pohledová střešní konstrukce. Hala je akusticky zcela izolována od přízemí. Elastomerová pásová ložiska pod spřaženým dřevobetonovým stropem tvoří jediné podepření konstrukce haly.

Přesah horního podlaží zajišťují příhradové konstrukce integrované do stěnových panelů. Zvláštnost přitom představují uzly. Zaprvé jsou navrženy tak, aby stěnové panely mohly být na staveniště dodávány jako uzavřené prefabrikáty a smontovány na místě v krátkém čase v celkovou konstrukci. Zadruhé byly vyvinuty detaily spojů s vysokou únosností a současně malou deformací za použití tahem namáhaných šikmých šroubů s plným závitem.

Místo

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hannover
Německo

Investor	Region Hannover Hildesheimer Straße 20 30169 Hannover
Architektonický návrh	[pfitzner moorkens] architekten www.pfitzner-moorkens.de
Statický návrh	MARX KRONTAL PARTNER www.marxkrontal.com

Specifikace projektu

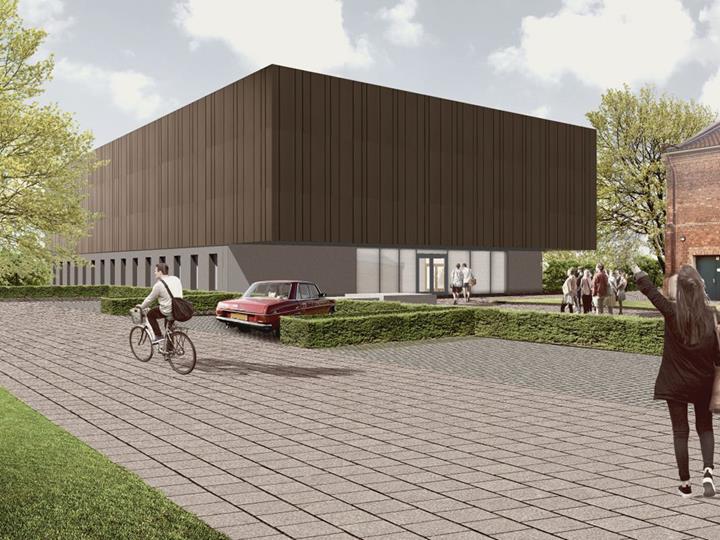

Vizualizace sportovní haly (© [pfitzner moorkens] architekten)

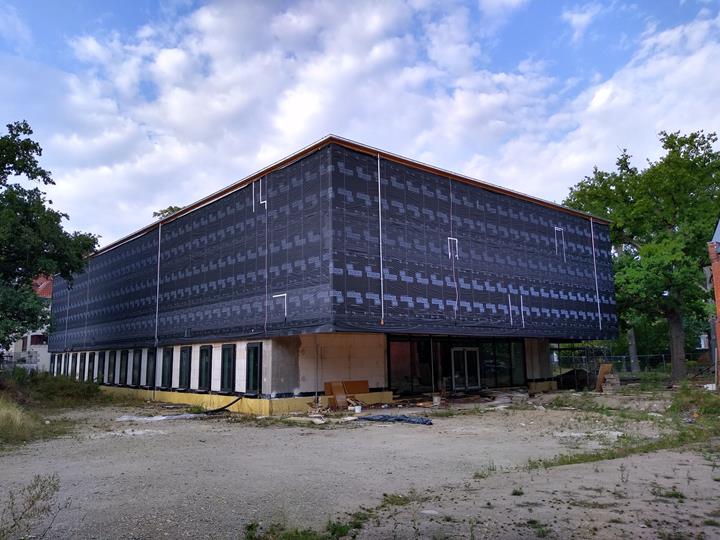

Sportovní hala ve fázi výstavby (© MARX KRONTAL PARTNER)

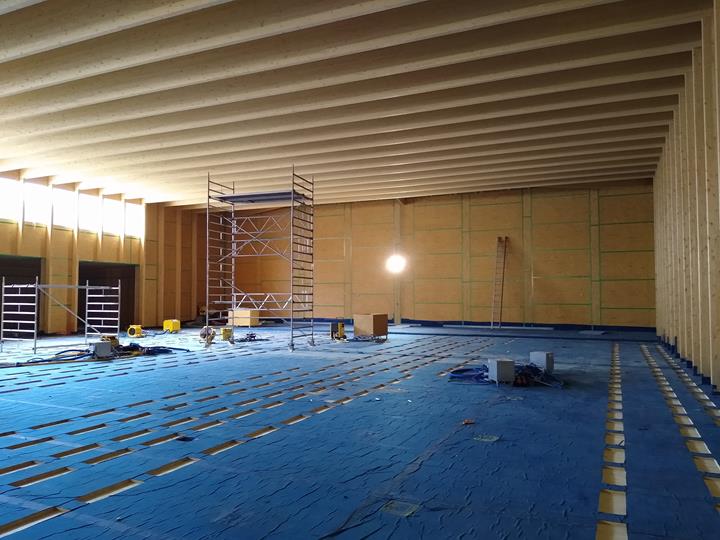

Pohled na interiér haly (© MARX KRONTAL PARTNER)

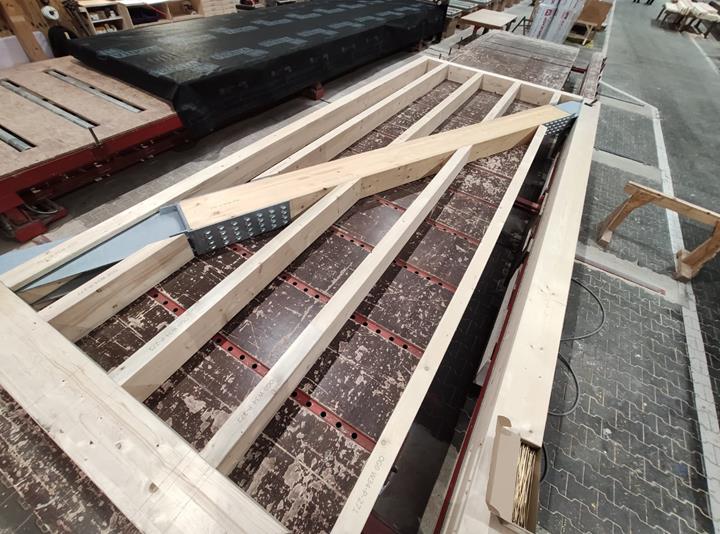

Diagonální přípoj (© MARX KRONTAL PARTNER)

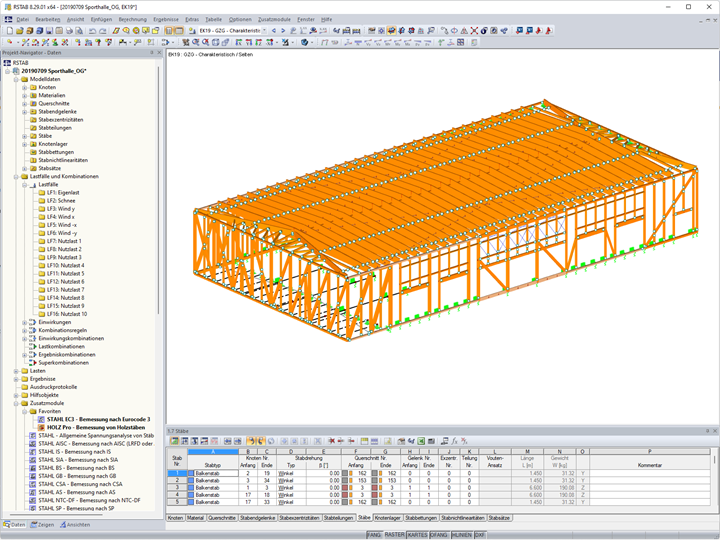

3D model dřevěné konstrukce haly v programu RSTAB (© MARX KRONTAL PARTNER)

Údaje o modelu

Počet uzlů 711

Počet prutů 1331

Počet zatěžovacích stavů 16

Počet kombinací výsledků 21

Celková hmotnost 71,813 t

Rozměry 44,940 x 23,700 x 7,250 m

Verze programu 8.29.01
