Hala sportowa jako wspornikowa konstrukcja drewniana

Nowa hala sportowa Alice Salomon School w Hanowerze jest wyjątkowa pod względem architektonicznym i konstrukcyjnym. Drewniana konstrukcja stoi na pierwszym piętrze z betonu zbrojonego i jest podparta na wspornikach po bokach na wysokości ok. 18 stóp.

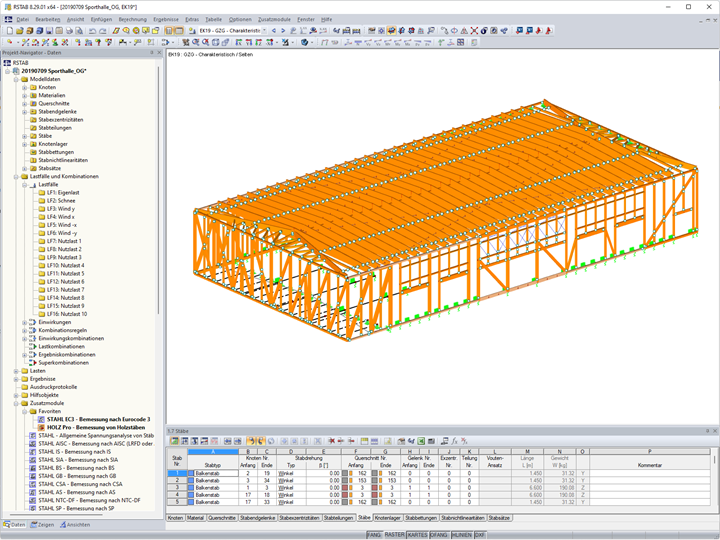

Model 3D drewnianej konstrukcji hali w RSTAB (© PARTNER MARX KRONTAL)

628x

Hala sportowa z drewna

Klient firmy Dlubal, MARX KRONTAL PARTNER, był odpowiedzialny za analizę statyczno-wytrzymałościową i wykorzystał do tego program RSTAB.

Konstrukcja

Na parterze z betonu zbrojonego mieszczą się 4 sale lekcyjne i przebieralnie. Powyżej zbudowano dwuprzęsłową halę, która jest konstrukcją drewnianą. Istotnym elementem aranżacji wnętrza hali jest widoczna konstrukcja dachu. Hala jest całkowicie odizolowana akustycznie od parteru. Elastomerowe listwy nośne pod stropem zespolonym drewniano-betonowym stanowią jedyną podporę konstrukcji hali.

Wspornik górnej kondygnacji jest wykonany z konstrukcji kratowych zintegrowanych z płytami ściennymi. Specjalnym rozwiązaniem jest zastosowanie węzłów. Z jednej strony są one zaprojektowane w taki sposób, że płyty ścienne mogą być dostarczane na plac budowy jako zamknięte, prefabrykowane elementy i montowane na miejscu w celu utworzenia kompletnej konstrukcji. Z drugiej strony, detale połączeń o dużej nośności i małych odkształceniach zostały opracowane za pomocą śrub z pełnym gwintem ukośnym.

Miejsce

Alice-Salomon-Schule
Kirchröder Str. 13
30625 Hanower
Polska

Zarządzanie projektem	Region Hannover Hildesheimer Straße 20 30169 Hannover
Architekt	[pfitzner moorkens] architekten www.pfitzner-moorkens.de
Obliczenia konstrukcyjne	PARTNER MARX KRONTAL www.marxkrontal.com

Specyfikacja projektu

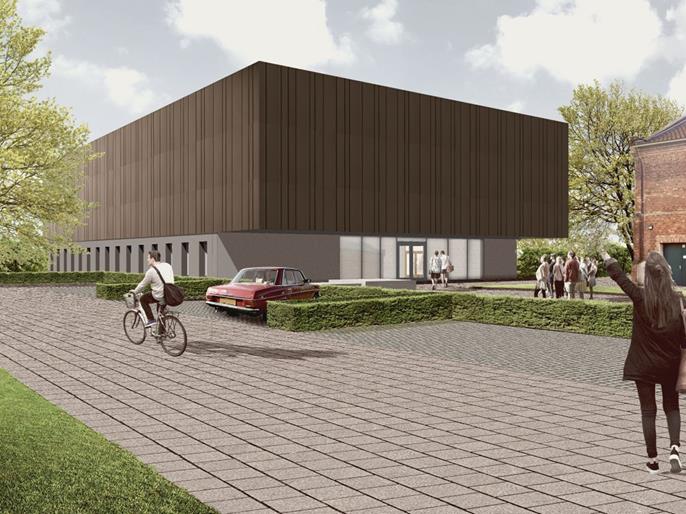

Wizualizacja hali sportowej (© [pfitzner moorkens] architects)

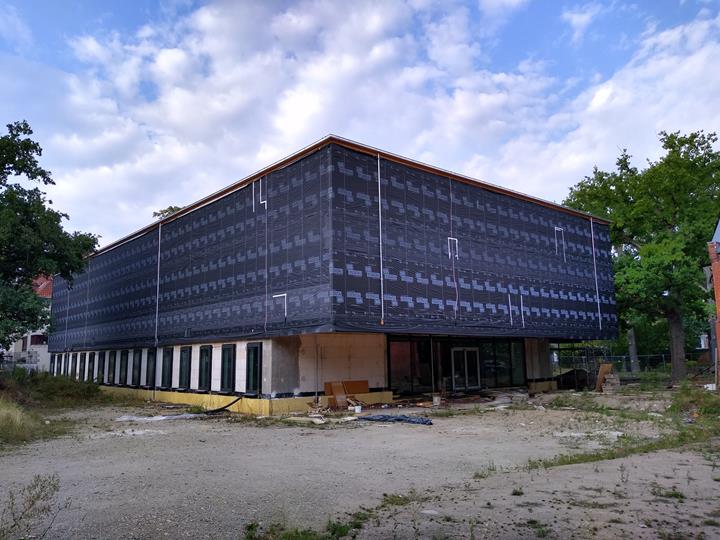

Hala sportowa w trakcie budowy (© MARX KRONTAL PARTNER)

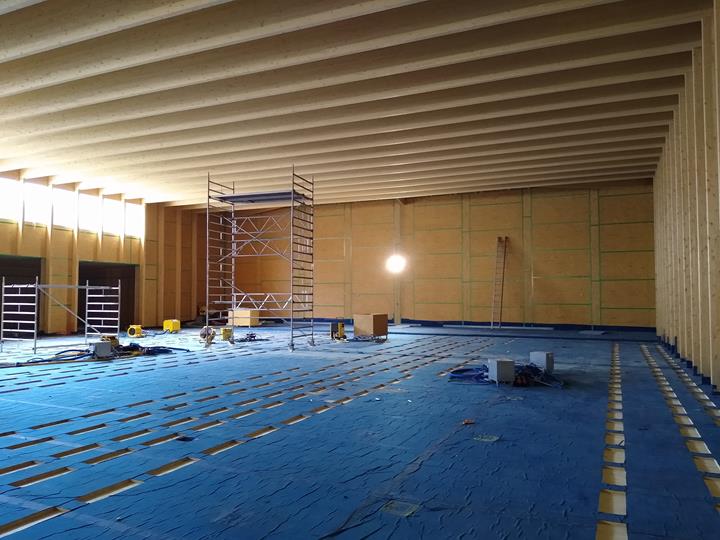

Widok wnętrza hali (© MARX KRONTAL PARTNER)

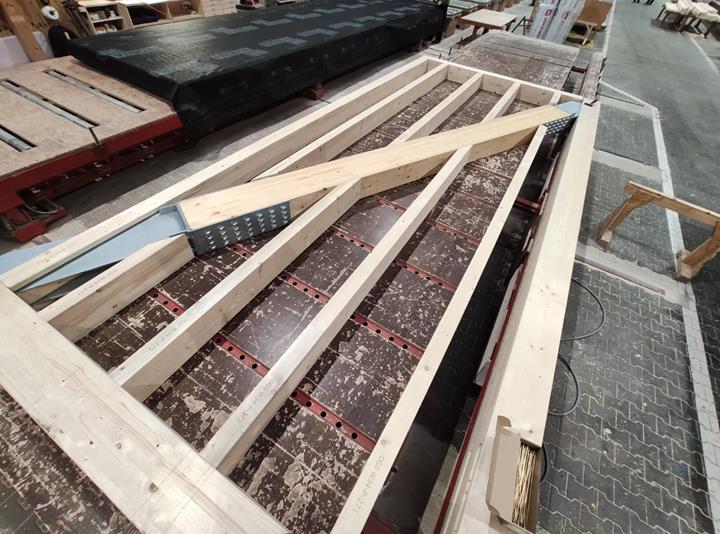

Połączenie ukośne (© MARX KRONTAL PARTNER)

Model 3D drewnianej konstrukcji hali w RSTAB (© PARTNER MARX KRONTAL)

Dane modelu

Liczba węzłów 711

Liczba prętów 1331

Ilość przypadków obciążenia 16

Liczba kombinacji wyników 21

Ciężar całkowity 71,813 t

Wymiarowanie 44,940 x 23,700 x 7,250 m

Wersja programu 8.29.01
