Мембранное покрытие «Harzdrenalin» у плотины Раппбоде в горах Гарц, Германия

В 2022 году на площадке захватывающего дух аттракциона «Harzdrenalin» было установлено элегантное покрытие из трёх мембранных парусов. Лёгкая конструкция предназначена для защиты посетителей от солнца и дождя.

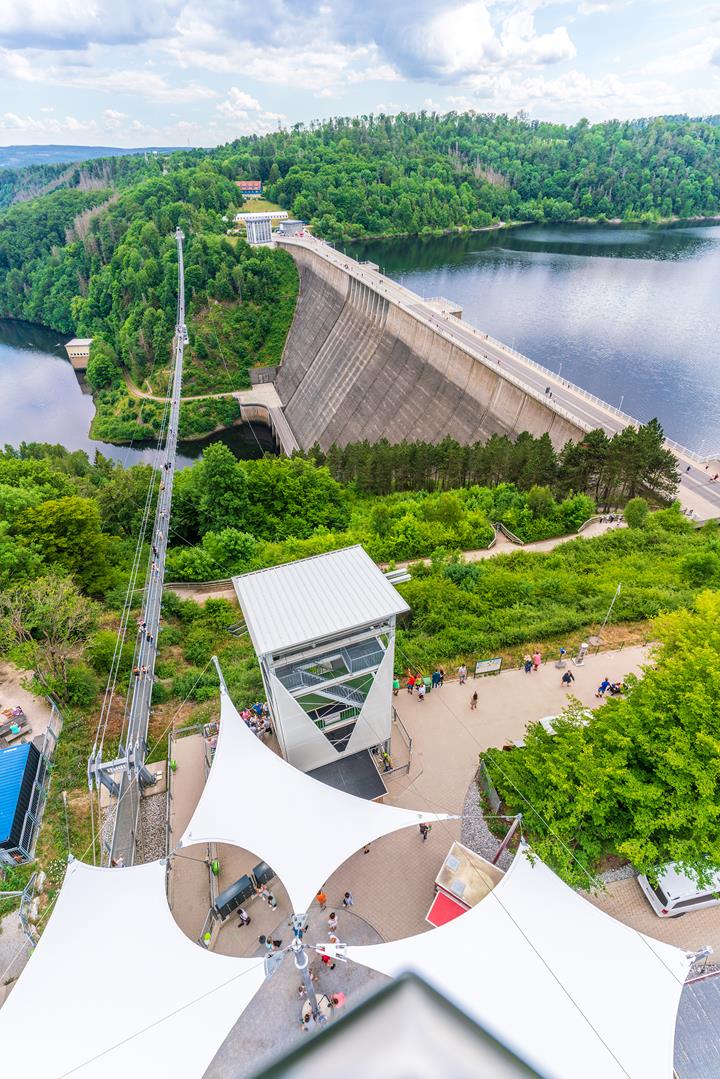

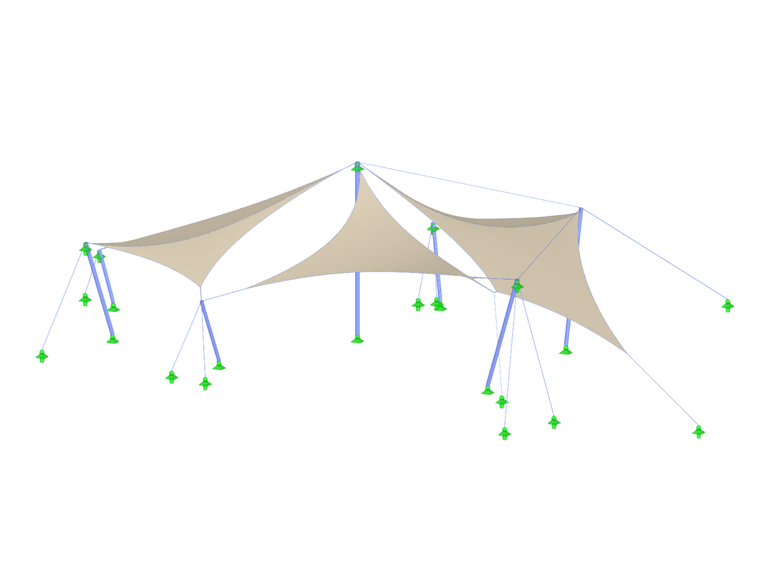

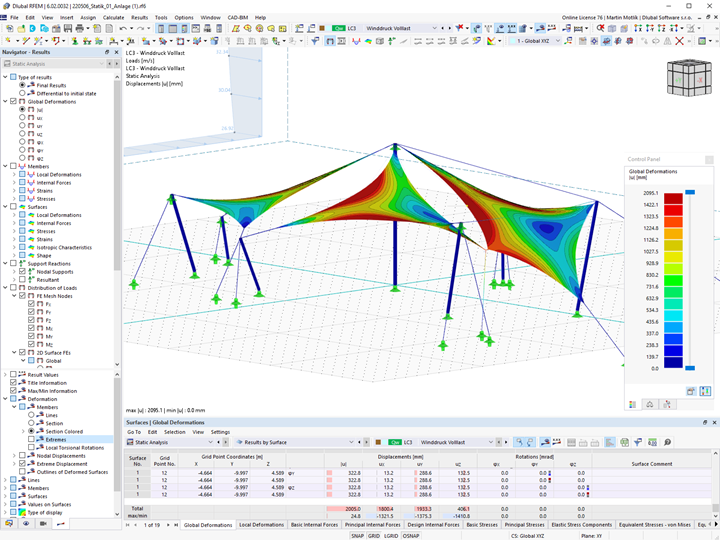

Проектное бюро Гизела Цюндель из Лорха (Германия) выполнило расчёт и проектирование мембранной кровли. Использовалась программа МКЭ RFEM, а также дополнительные модули RF-FORM-FINDING, RF-CUTTING и RF-STEEL EC3.

Harzdrenalin - достопримечательность в горах Гарца

«Harzdrenalin» на плотине Раппбоде в горах Гарц в Германии предлагает посетителям несколько возможностей испытать прилив адреналина. Самый безобидный из них является подвесной мост Titan RT длиной 458 м. Больше смелости требует Mega Zip Line, где посетители пролетают на высоте 120 м над пропастью у плотины в долине Раппбоде. Если и этого недостаточно, вы можете катапультироваться на высоту 38 метров с помощью людской катапульты или отважиться прыгнуть с подвесного моста.

Мембранная конструкция

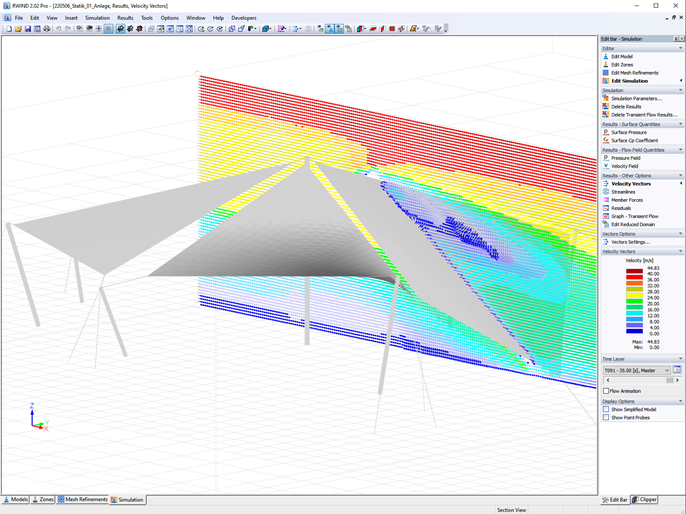

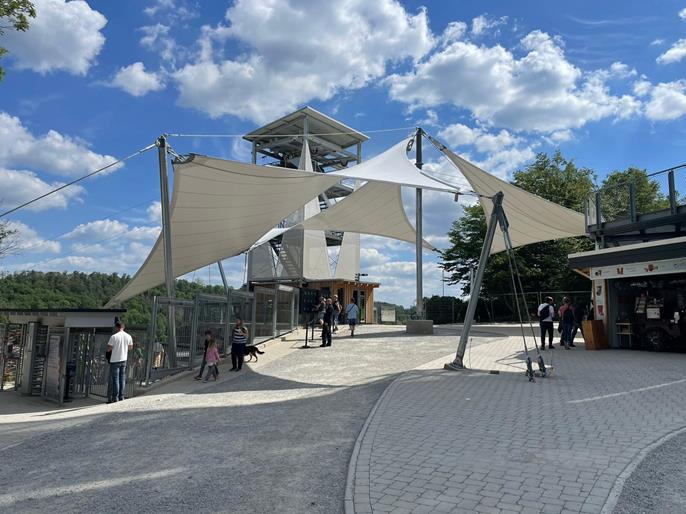

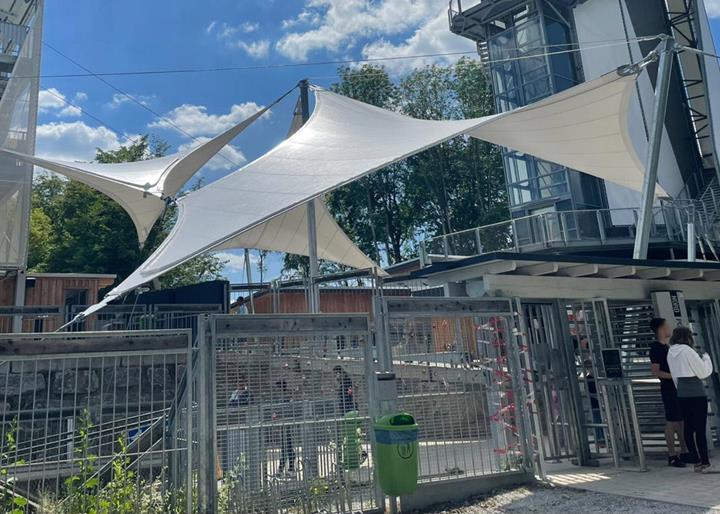

Три мембранных паруса прикреплены тросами к прямой центральной колонне и наклонным колоннам по краям. Все колонны изготовлены из круглых труб, стали марки S 355. Краевые колонны фиксируются на месте с помощью анкерных канатов, закрепленных в земле. Самая высокая колонна, центральная, имеет высоту около 9,5 метров. В общей сложности вся мембранная конструкция занимает площадь около 300 квадратных метров.

Место
Плотина Раппбоде
38889 Эльбингероде (Гарц), Германия

Заказчик Harzdrenalin GmbH
www.harzdrenalin.de
Изготовление и монтаж Stegmaier GmbH
www.stegmaier-zelte.de
Расчёт конструкций Инженерное проектное бюро
Gisela Zündel
Holzplatz 2
D-73547 Лорх, Германия


Спецификации проекта

Данные о модели

Количество узлов 53
Количество линий 66
Количество стержней 48
Количество поверхностей 5
Количество тел 0
Количество загружений 10
Количество сочетаний нагрузок 32
Количество расчетных сочетаний 2
Общий вес 2,987 t
Размеры (метрические) 42,761 x 12,705 x 34,143 m
Размеры (имперские) 140.29 x 41.68 x 112.02 feet
