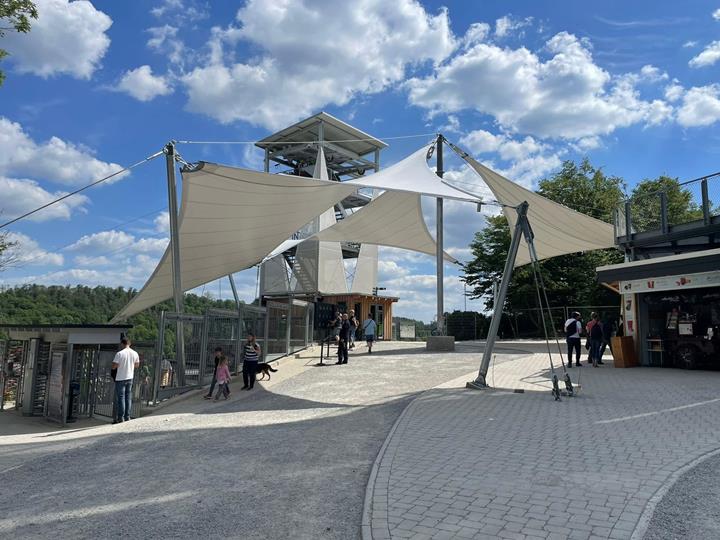

Membránové zastřešení atrakce Harzdrenalin u přehrady Rappbode v Harzu, Německo

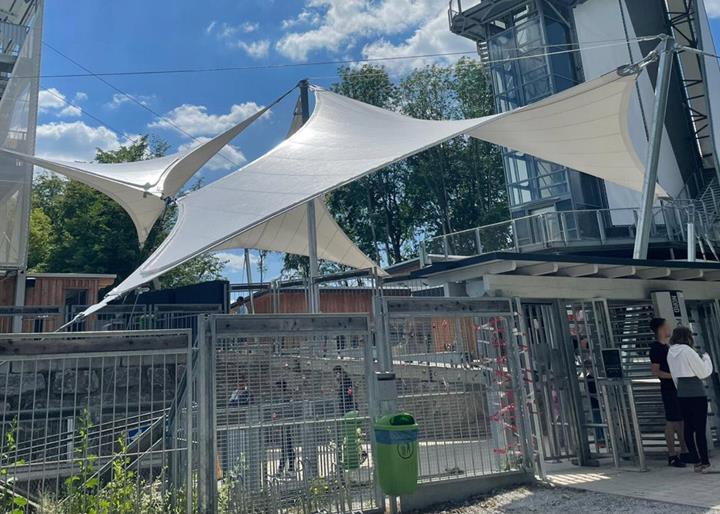

V roce 2022 bylo v areálu úchvatné atrakce „Harzdrenalin“ umístěno elegantní zastřešení ze tří membránových plachet. Lehká konstrukce má chránit návštěvníky před sluncem a deštěm.

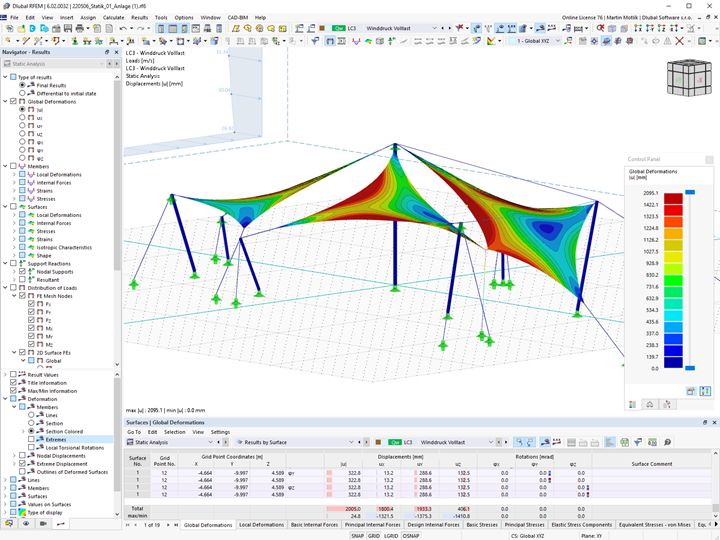

Projekční kancelář pro statické výpočty Gisela Zündel z Lorchu převzala odpovědnost za statické posouzení a návrh provedení membránové střechy. Přitom použila RFEM pro výpočty MKP a přídavné moduly RF-FORM-FINDING, RF-CUTTING a RF-STEEL EC3.

Harzdrenalin - Atrakce v Harzu

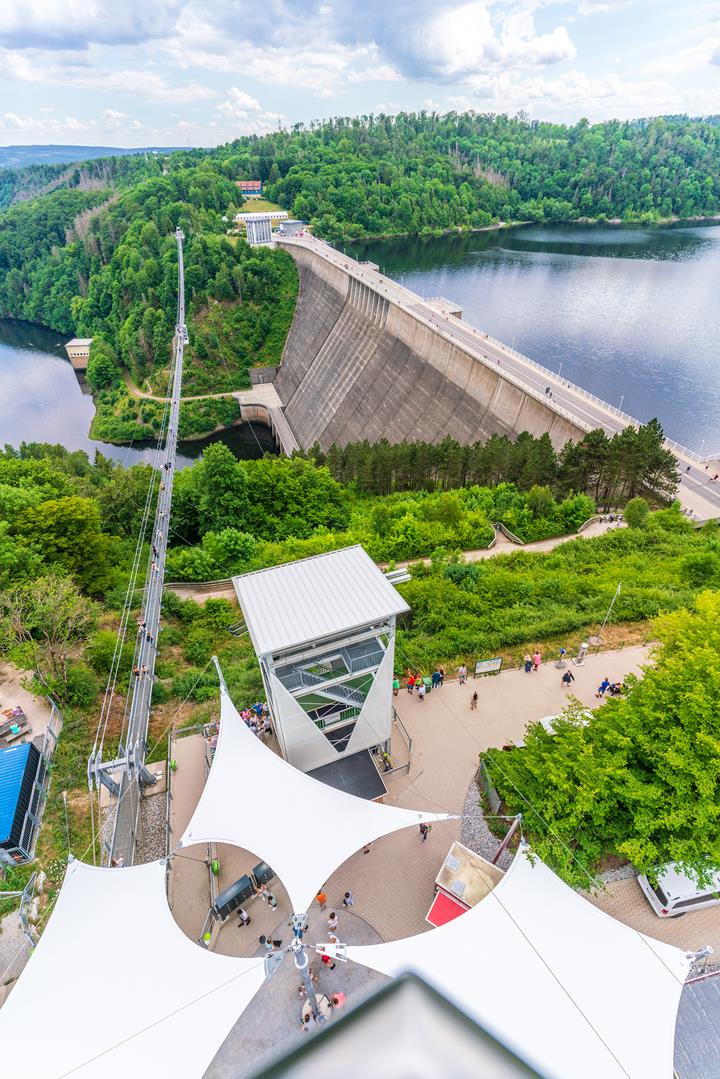

„Harzdrenalin“ u přehrady Rappbode v pohoří Harz nabízí návštěvníkům hned několik možností, jak si zvýšit adrenalin. Nejméně nebezpečnou atrakcí z nich je přitom 458 m dlouhý visutý most Titan RT. Větší odvahu již vyžaduje obří lanový skluz, kdy návštěvníci letí 120 metrů nad propastí údolní přehrady Rappbode. Komu by to nestačilo, může se katapultovat do výšky 38 metrů lidským prakem nebo se může odvážit skočit z visutého mostu.

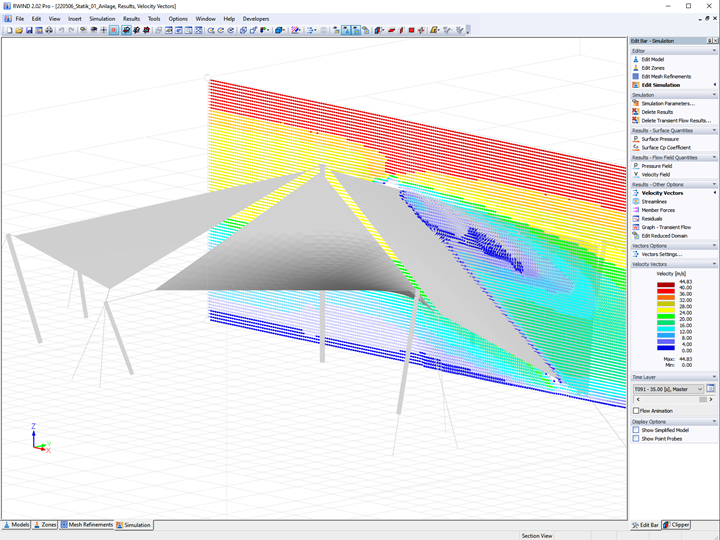

Membránová konstrukce

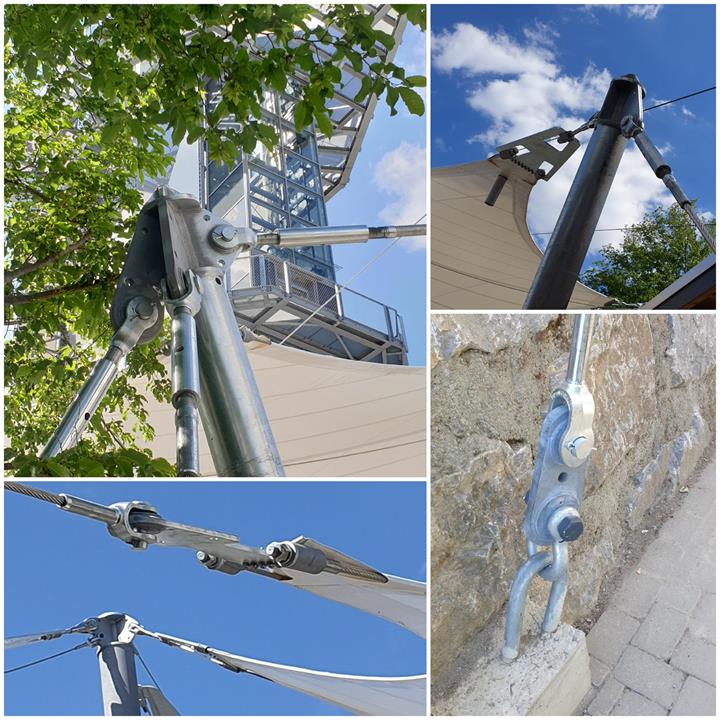

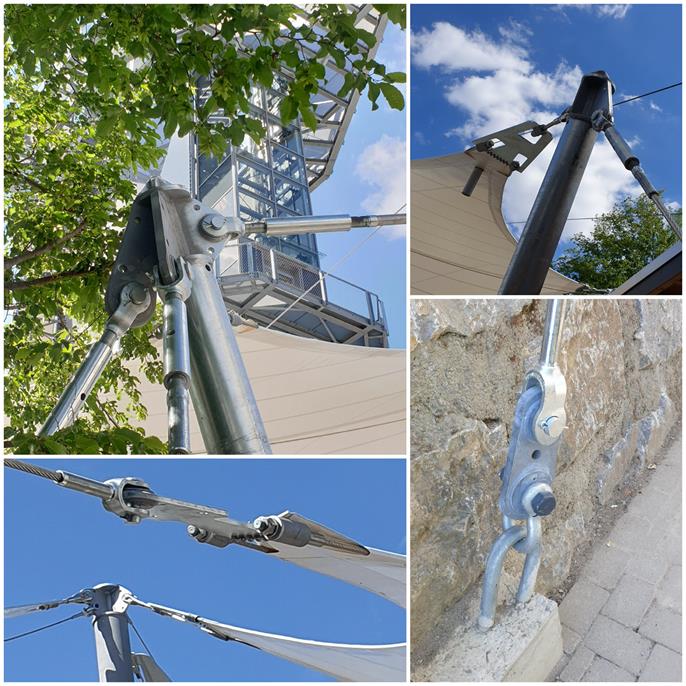

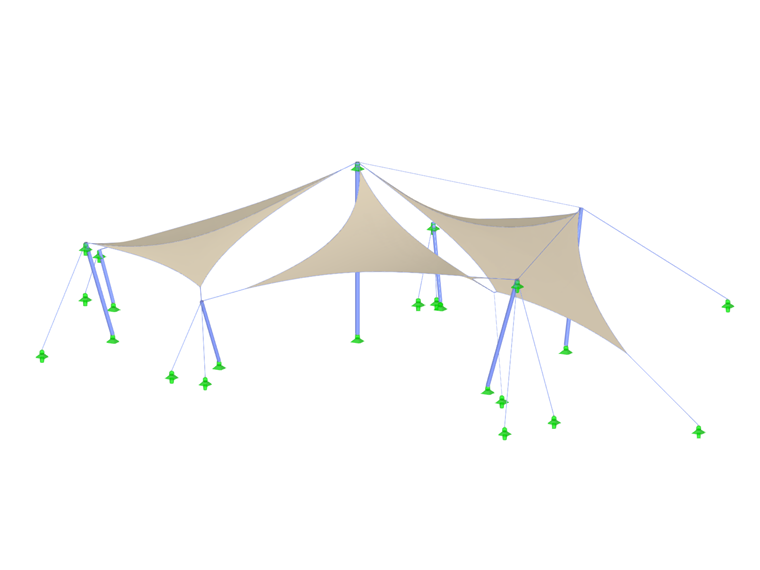

Tři membránové plachty jsou připevněny lany k přímému středovému sloupu a k šikmým okrajovým sloupům. Všechny sloupy jsou vyrobeny z kruhových trubkových profilů z oceli S 355. Okrajové sloupy jsou na místě upevněny pomocí kotevních lan ukotvených v zemi. Nejvyšší sloup, středový sloup, je vysoký přibližně 9,5 metru. Membránová konstrukce celkově zastřešuje plochu asi 300 metrů čtverečních.

Místo
Rappbode-Talsperre
38889 Elbingerode (Harz), Německo

Investor Harzdrenalin GmbH
www.harzdrenalin.de
Výroba a montáž Stegmaier GmbH
www.stegmaier-zelte.de
Statický výpočet Projekční kancelář pro statické výpočty
Gisela Zündel
Holzplatz 2
Lorch 73547, Německo


Specifikace projektu

Údaje o modelu

Počet uzlů 53
Počet linií 66
Počet prutů 48
Počet ploch 5
Počet těles 0
Počet zatěžovacích stavů 10
Počet kombinací zatížení 32
Počet kombinací výsledků 2
Celková hmotnost 2,987 t
Rozměry (metrické) 42,761 x 12,705 x 34,143 m
Rozměry (imperiální) 140.29 x 41.68 x 112.02 feet
