Cobertura de membrana Harzdrenalin na barragem Rappbode nas Montanhas do Harz, Alemanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

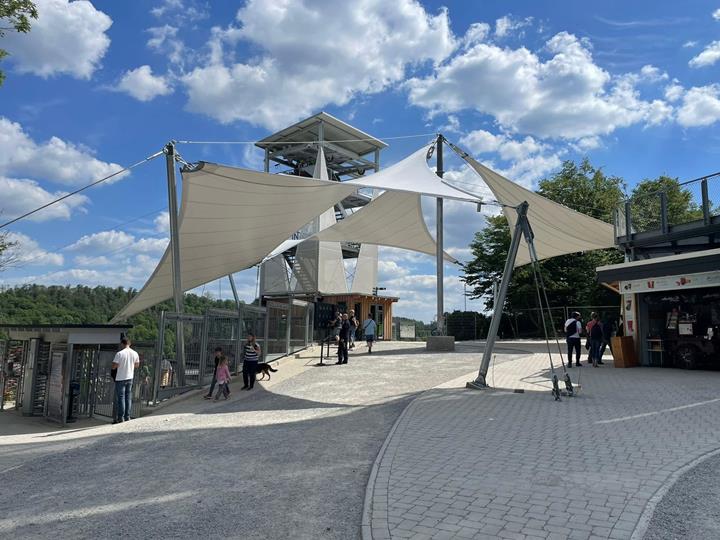

Em 2022, a área de eventos da deslumbrante atração "Harzdrenalin" recebeu uma cobertura elegante composta por três velas de membrana. A construção leve destina-se a proteger os visitantes do sol e da chuva.

Cliente Harzdrenalin GmbH
www.harzdrenalin.de
Produção e montagem Stegmaier GmbH
www.stegmaier-zelte.de
Planeamento estrutural Gabinete de engenharia para planeamento estrutural
Gisela Zündel
Holzplatz 2
D-73547 Lorch, Alemanha

Dados do modelo

Modelo

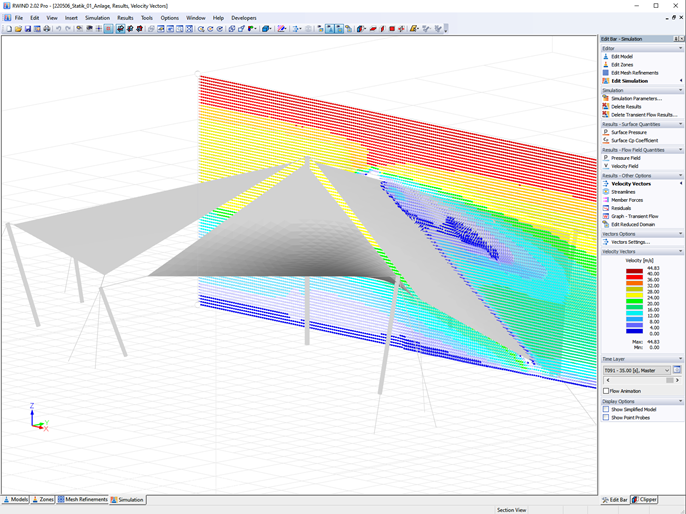

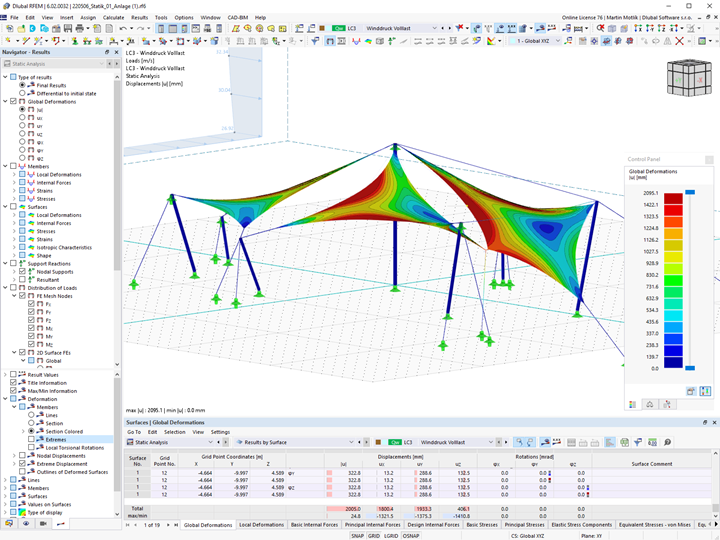

O gabinete de engenharia para planeamento estrutural Gisela Zündel de Lorch, Alemanha, foi responsável pelos cálculos estruturais e pelo planeamento de execução da cobertura de membrana. Para tal, foram utilizados o programa de elementos finitos RFEM e os módulos adicionais RF-FORM-FINDING, RF-CUTTING e RF-STEEL EC3.

Harzdrenalin – a atração nas Montanhas do Harz

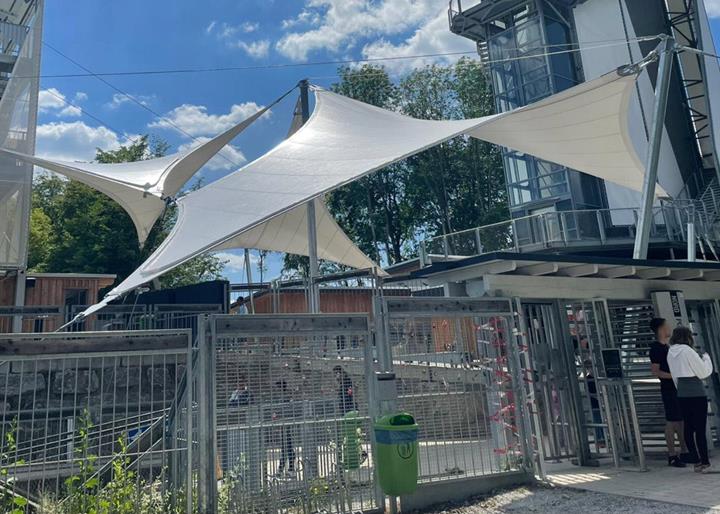

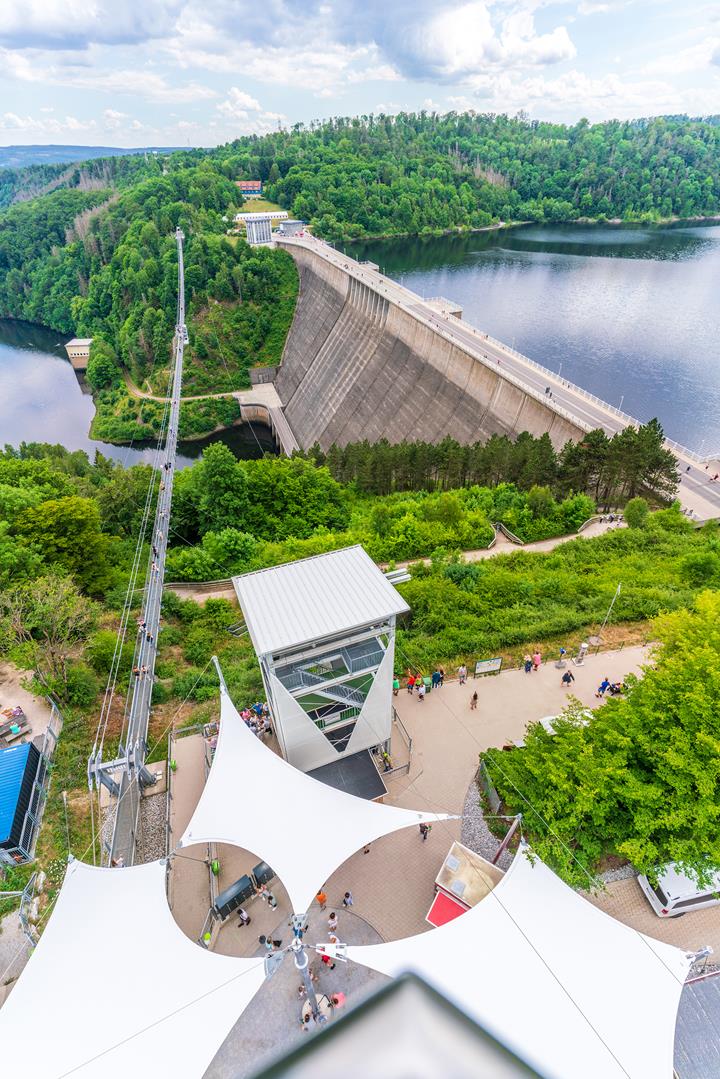

A "Harzdrenalin", na barragem Rappbode nas Montanhas do Harz, Alemanha, oferece aos visitantes várias opções para uma boa dose de adrenalina. A atração mais inofensiva acaba por ser a ponte suspensa Titan RT com 458 metros de comprimento. A enorme tirolesa, que permite aos visitantes voar sobre os 120 metros acima do abismo da barragem Rappbode, já requer mais coragem. Para quem ainda quiser mais ação, pode deixar catapultar-se a 38 metros no ar com uma catapulta humana ou ousar saltar da ponte suspensa.

Estrutura de membrana

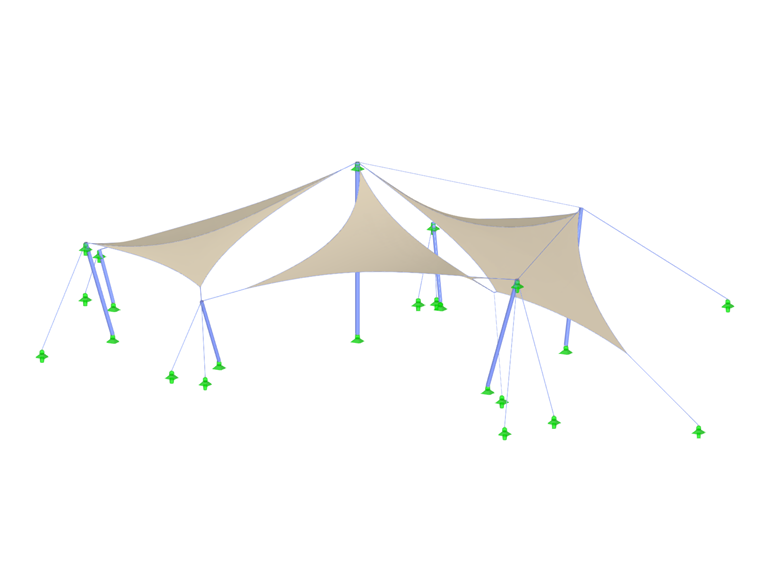

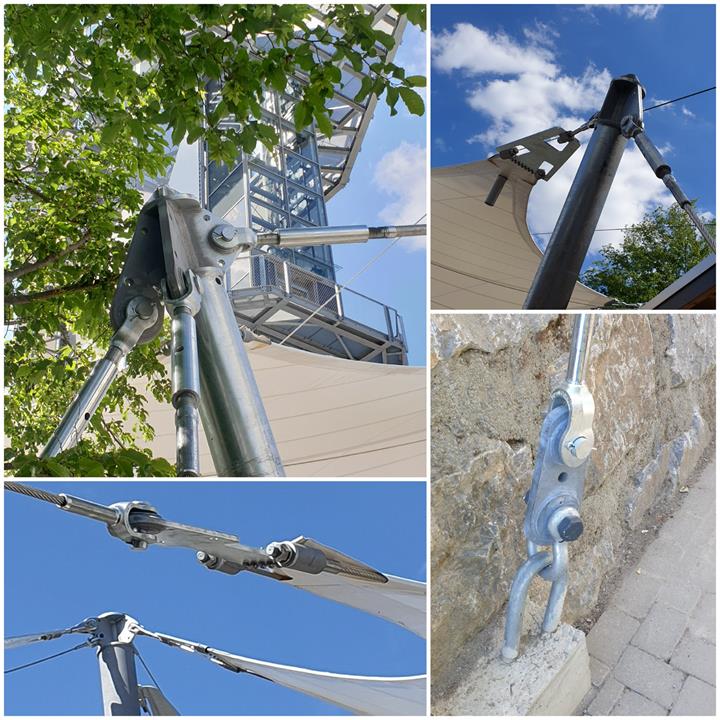

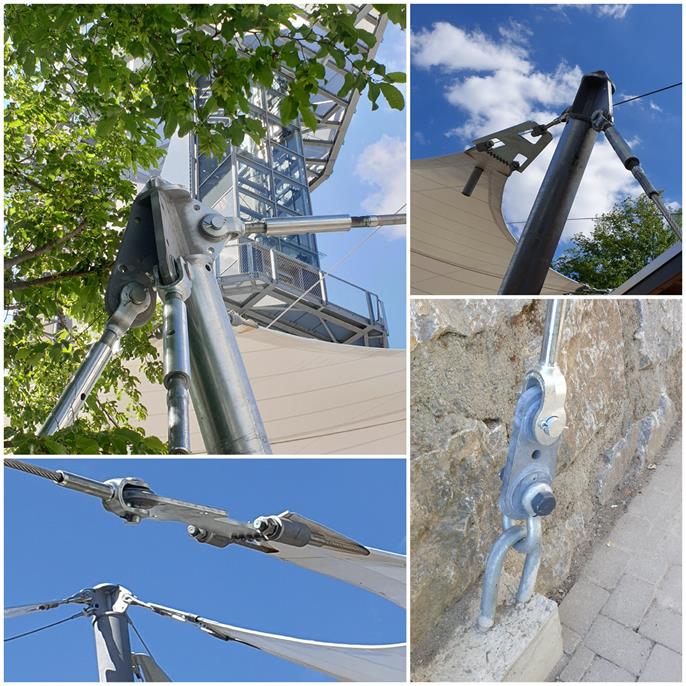

As três velas de membrana estão ancoradas por meio de cabos ao pilar central e aos pilares de borda inclinados. Todos os pilares foram feitos de perfis tubulares redondos da classe de aço S 355. Os pilares de borda estão fixos através de cabos de apoio ancorados no solo. O pilar mais alto, que é o pilar central, tem aproximadamente 9,5 metros de altura. No total, a estrutura completa da membrana cobre uma área de cerca de 300 m².

Local do projeto

Rappbode-Talsperre
38889 Elbingerode (Harz)


Palavras-chave

Membrana Cobertura Vela Cabo
