Dach membranowy Harzdrenalin na Rappbodetalsperre w górach Harz, Niemcy

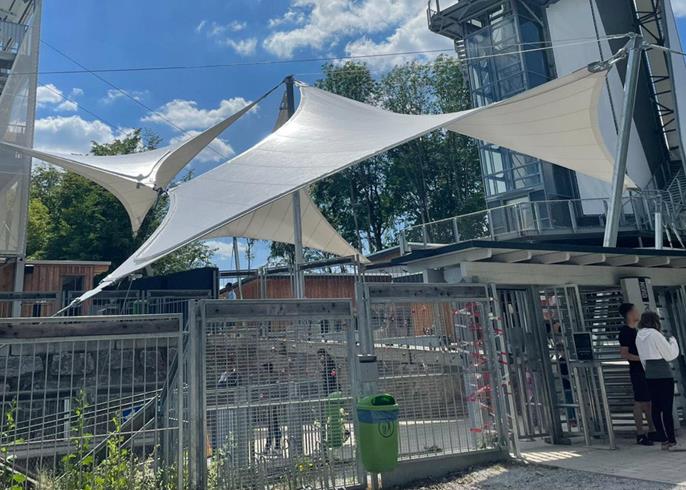

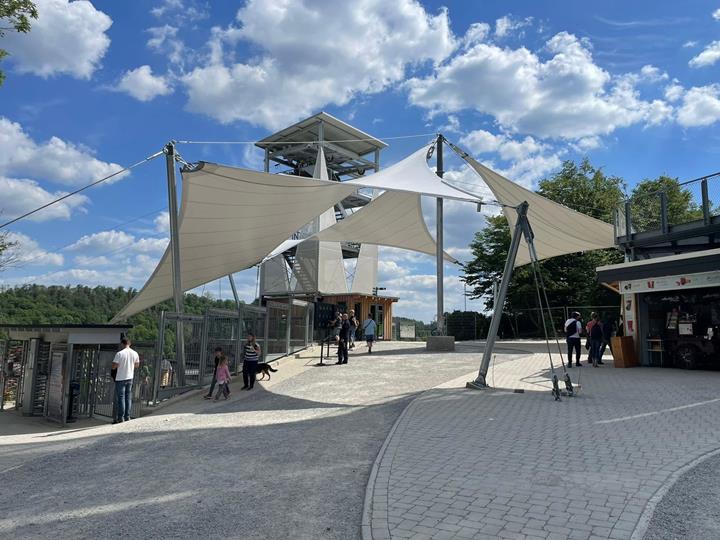

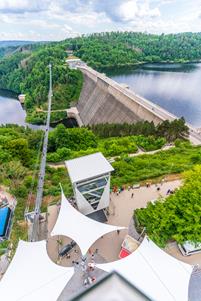

W 2022 roku nad atrakcją o nazwie "Harzdrenalin" zamontowano elegancki płócienny dach składający się z trzech membran. Lekka konstrukcja ma chronić odwiedzających przed słońcem i deszczem.

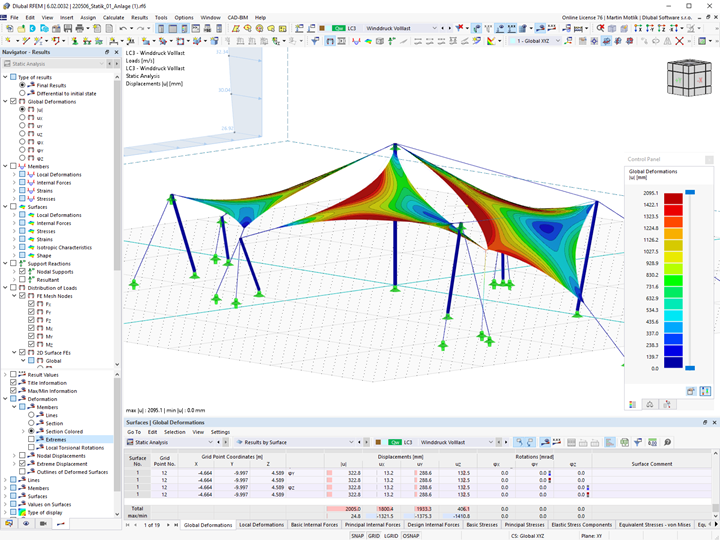

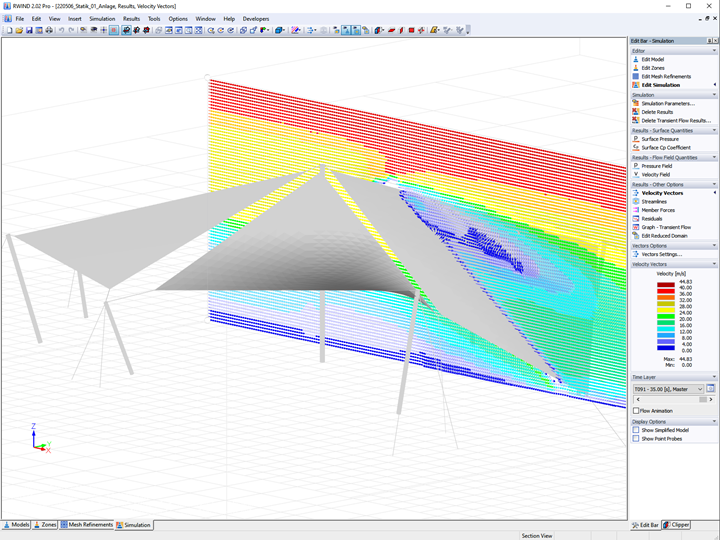

Biuro inżynierskie Gisela Zündel z Lorch było odpowiedzialne za analizę statyczno-wytrzymałościową dachu membranowego. Wykorzystano program RFEM MES oraz moduły dodatkowe RF-FORM-FINDING, RF-CUTTING i RF-STEEL EC3.

Harzdrenalin - Atrakcja w górach Harz

"Harzdrenalin" w Rappbodetalsperre w górach Harz oferuje odwiedzającym kilka możliwości przeżycia skoku adrenaliny. Najspokojniejszą atrakcją jest wiszący most Titan RT o długości 458 m. Skorzystanie z Mega-zipline, na której goście latają 120 metrów nad przepaścią Rappbodetalsperre, wymaga więcej odwagi. Jeśli to nie wystarczy, można wystrzelić się na 38 metrów z ludzkiej katapulty lub skoczyć z wiszącego mostu.

Konstrukcja membranowa

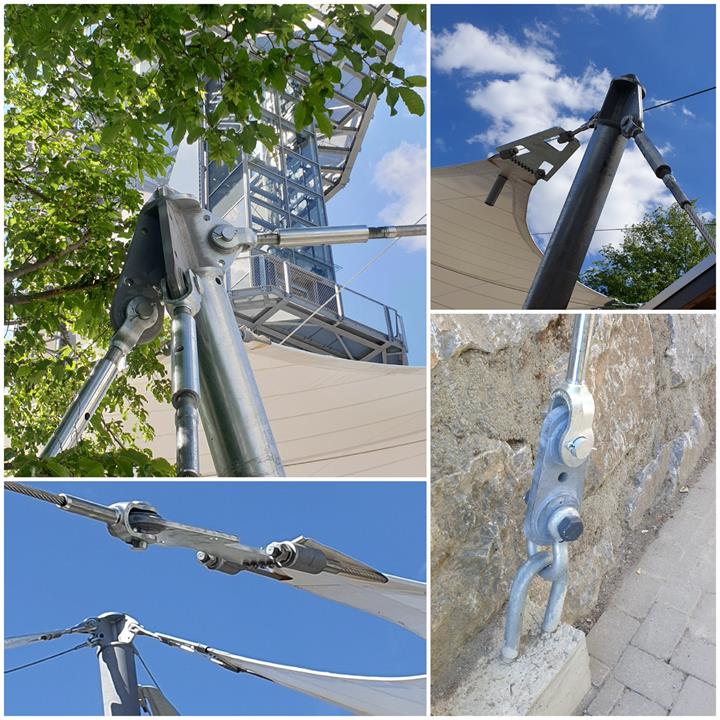

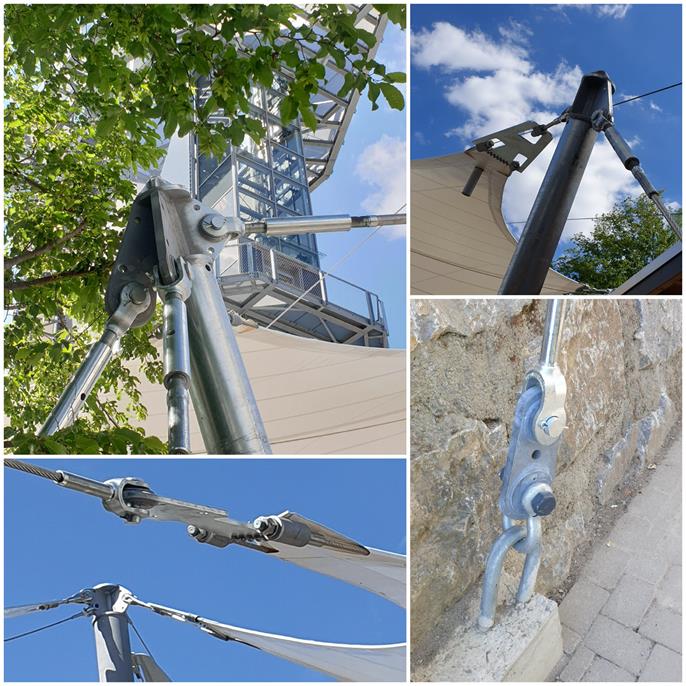

Trzy membrany są przymocowane za pomocą lin do prostego środkowego słupa i pochylonych słupów na krawędziach. Wszystkie słupy wykonane są z profili z rur okrągłych ze stali S 355. Słupy krawędziowe utrzymywane są za pomocą odciągów zakotwionych w ziemi. Najwyższy słup, środkowy, ma około 9,5 metra wysokości. W sumie cała konstrukcja membranowa zajmuje powierzchnię około 300 metrów kwadratowych.

Miejsce
Zapora Rappbode
38889 Elbingerode (Harz)

Zarządzanie projektem Harzdrenalin GmbH
www.harzdrenalin.de
Produkcja i montaż Stegmaier GmbH
www.stegmaier-zelte.de
Obliczenia konstrukcyjne Structural Engineering Office
Gisela Zündel
Holzplatz 2
D-73547 Lorch, Germany


Specyfikacja projektu

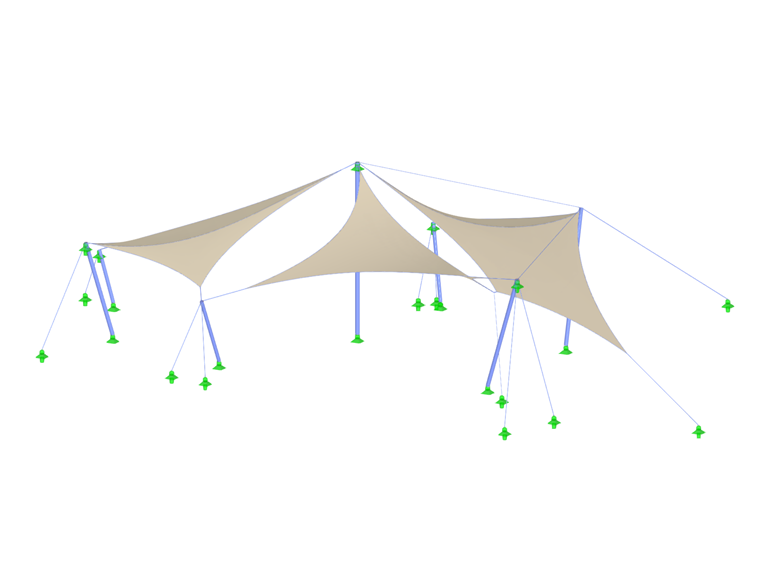

Dane modelu

Liczba węzłów 53
Liczba linii 66
Liczba prętów 48
Liczba powierzchni 5
Ilość brył 0
Ilość przypadków obciążenia 10
Ilość KO 32
Liczba kombinacji wyników 2
Ciężar całkowity 2,987 t
Wymiary (metryczne) 42,761 x 12,705 x 34,143 m
Wymiary (imperialne) 140.29 x 41.68 x 112.02 feet
