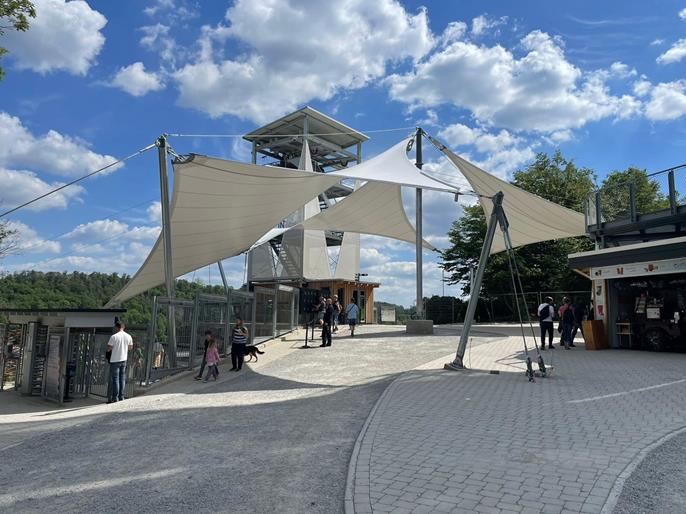

Cubierta de membrana Harzdrenalin en la presa de Rappbode en las montañas de Harz, Alemania
Proyecto de cliente

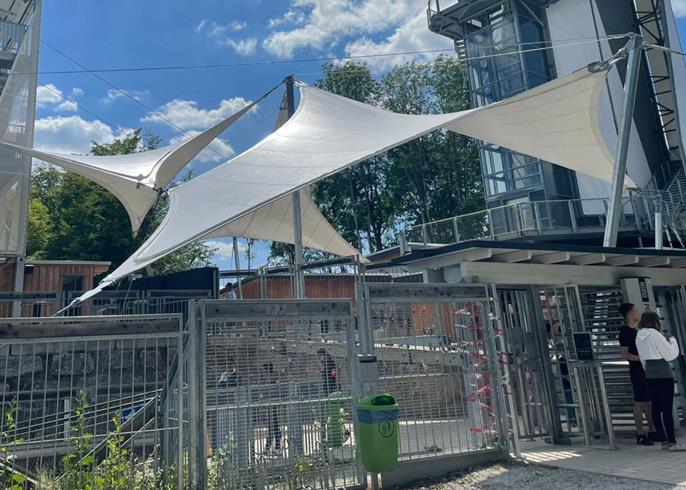

En 2022, el área de eventos de la impresionante atracción "Harzdrenalin" recibió un elegante techo de lona compuesto por tres membranas. La construcción liviana está destinada a proteger a los visitantes del sol y la lluvia.
Dirección del proyecto |
Harzdrenalin GmbH www.harzdrenalin.de |
Fabricación y montaje |
Stegmaier GmbH www.stegmaier-zelte.de |
Diseño estructural |
Oficina de Ingeniería Estructural Gisela Zündel
Holzplatz 2 D-73547 Lorch, Alemania |
Datos del modelo

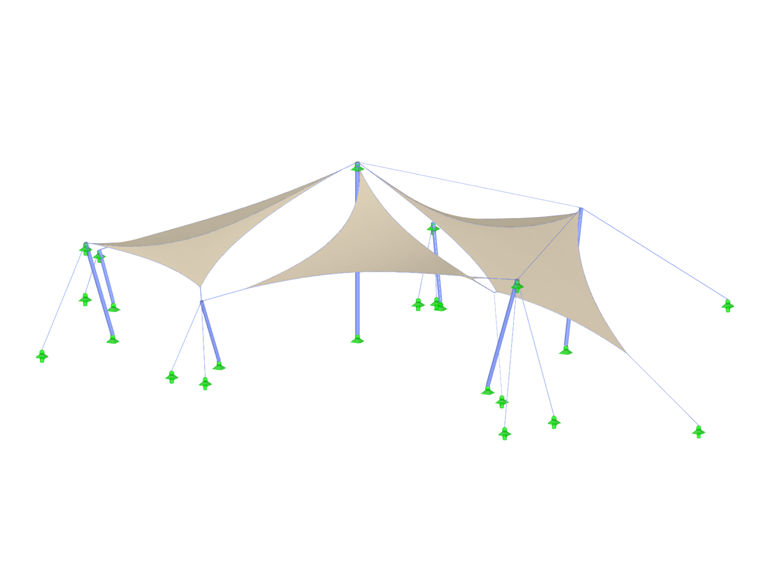

Modelo

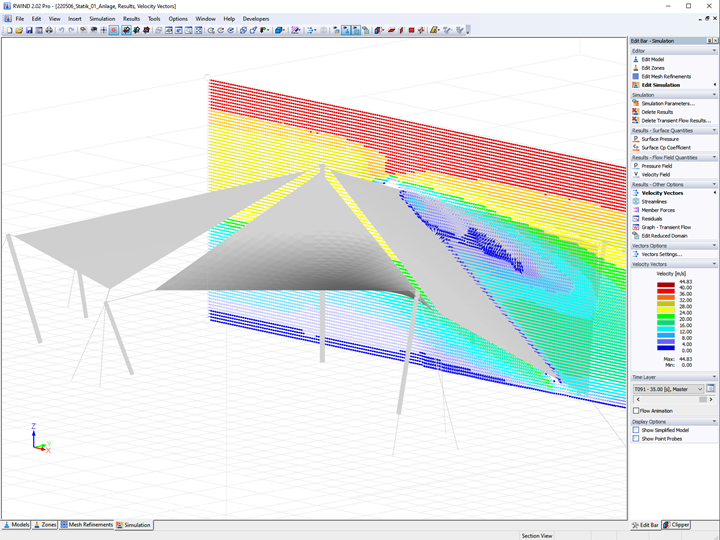

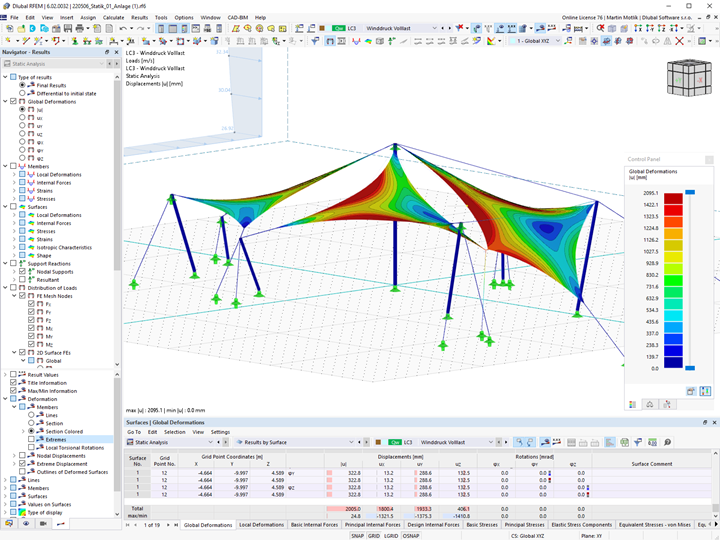

Gisela Zündel de la oficina de ingeniería para el diseño estructural en Lorch, Alemania, fue responsable del análisis estructural y la planificación de la cubierta de la membrana. Se utilizó el programa de análisis por elementos finitos RFEM y los módulos adicionales RF-FORM-FINDING, RF-CUTTING y RF-STEEL EC3.
Harzdrenalin - Atracción en las montañas de Harz

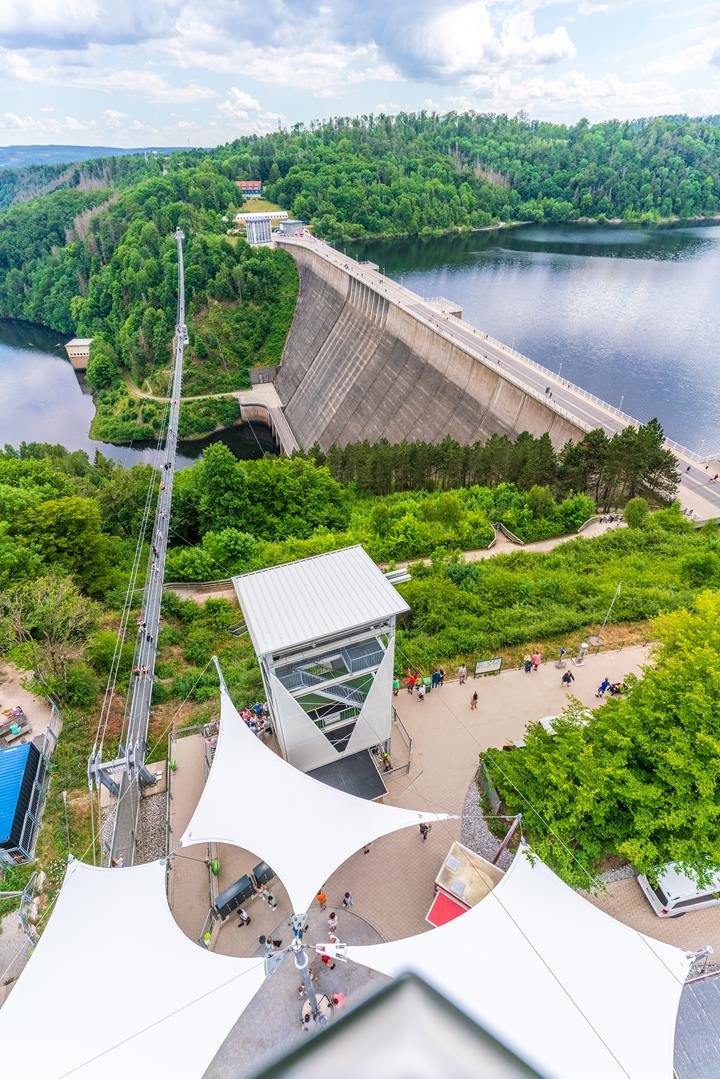

"Harzdrenalin" en la presa Rappbode en las montañas de Harz en Alemania ofrece a los visitantes varias opciones para experimentar una descarga de adrenalina. La más inofensiva de las atracciones es el puente colgante Titan-RT, de 458 metros de largo. La mega tirolina para visitantes, que se eleva unos 120 metros por encima del precipicio de la presa Rappbode, requiere un poco más de coraje. Y si eso no es suficiente acción, los visitantes realmente valientes pueden ser catapultados a 38 metros en el aire por una catapulta humana o atreverse a saltar desde el puente colgante.
Estructura con membranas

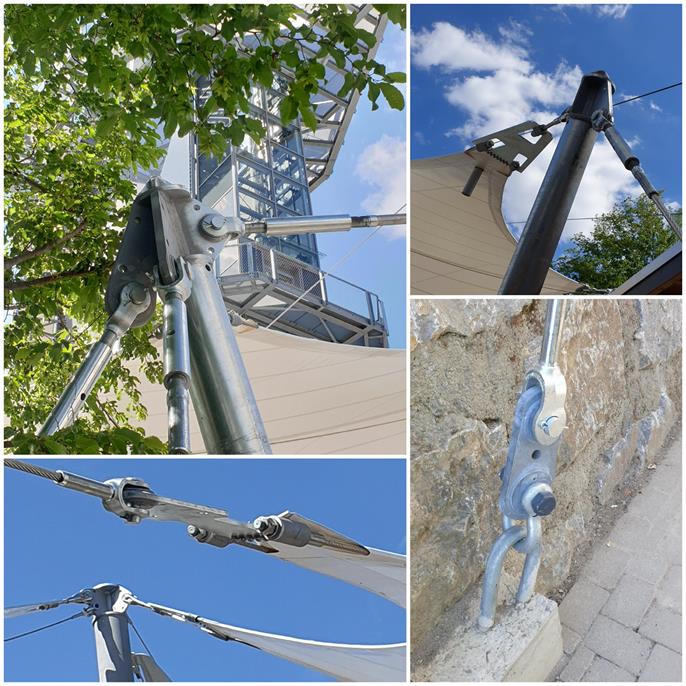

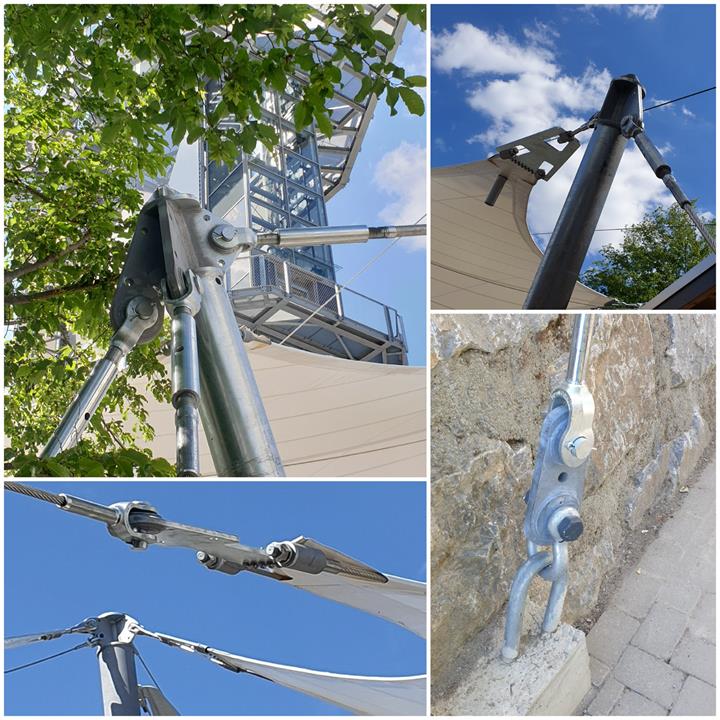

Tres membranas están unidas por cables al pilar recto en el centro y a los pilares inclinados en los bordes. Todos los pilares están compuestos por tubos redondos de acero de grado S 355. Los pilares de los bordes están mantenidos en su lugar mediante tirantes de cables anclados en el suelo. El pilar central, que es el más alto, tiene aproximadamente 9,5 metros de altura. En total, la estructura de membranas cubre un área de aproximadamente 300 metros cuadrados.
