Most Krále Ludvíka v Kemptenu, Německo
Projekt zákazníka
-
01

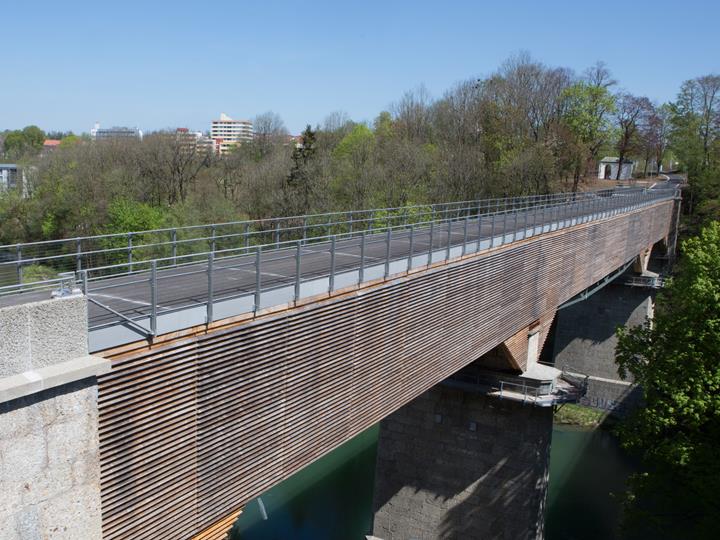

Most Krále Ludvíka v Kemptenu | © Konstruktionsgruppe Bauen AG
-
01

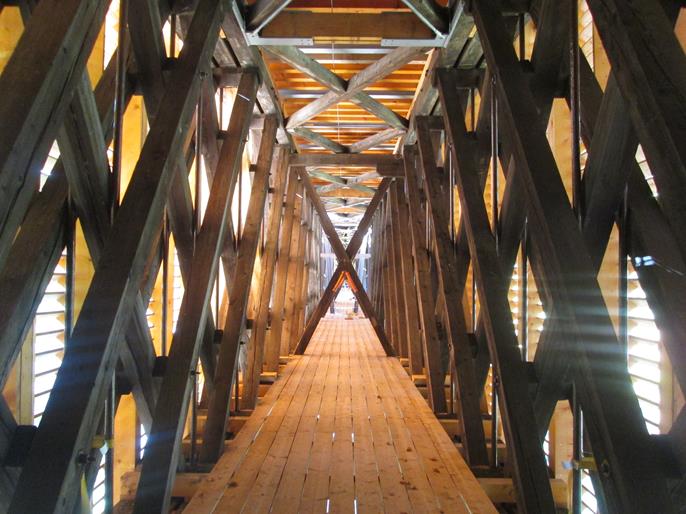

Vnitřní pohled na příhradovou konstrukci | © Konstruktionsgruppe Bauen AG
-
01

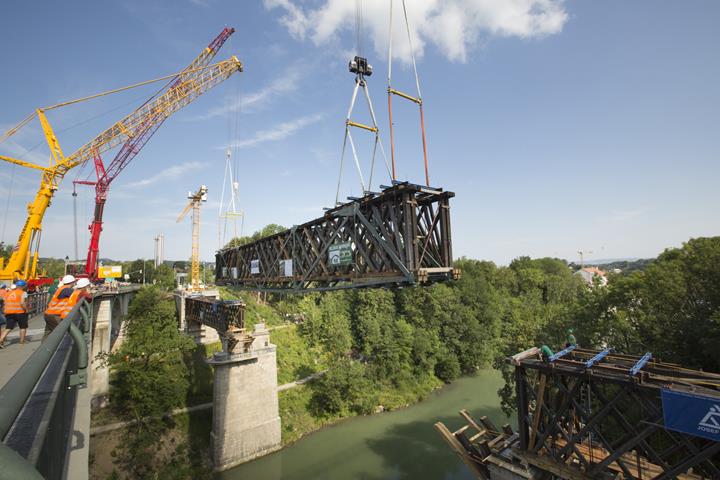

Osazení mostního nosníku | © Eva Bartussek
-
01

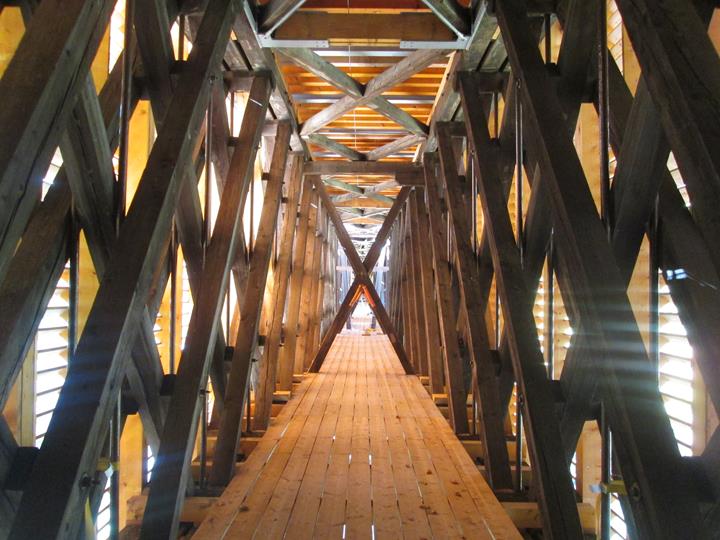

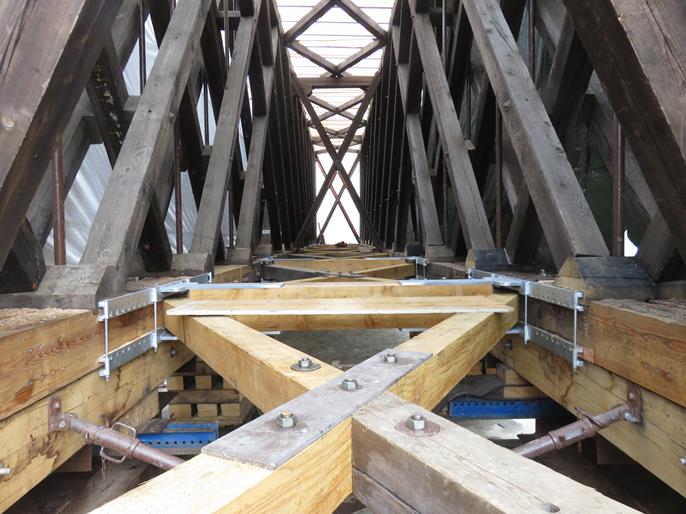

Vnitřní pohled na příhradovou konstrukci | © Konstruktionsgruppe Bauen AG
-
01

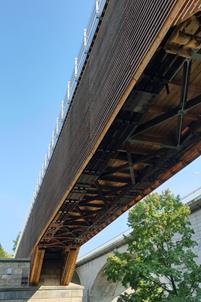

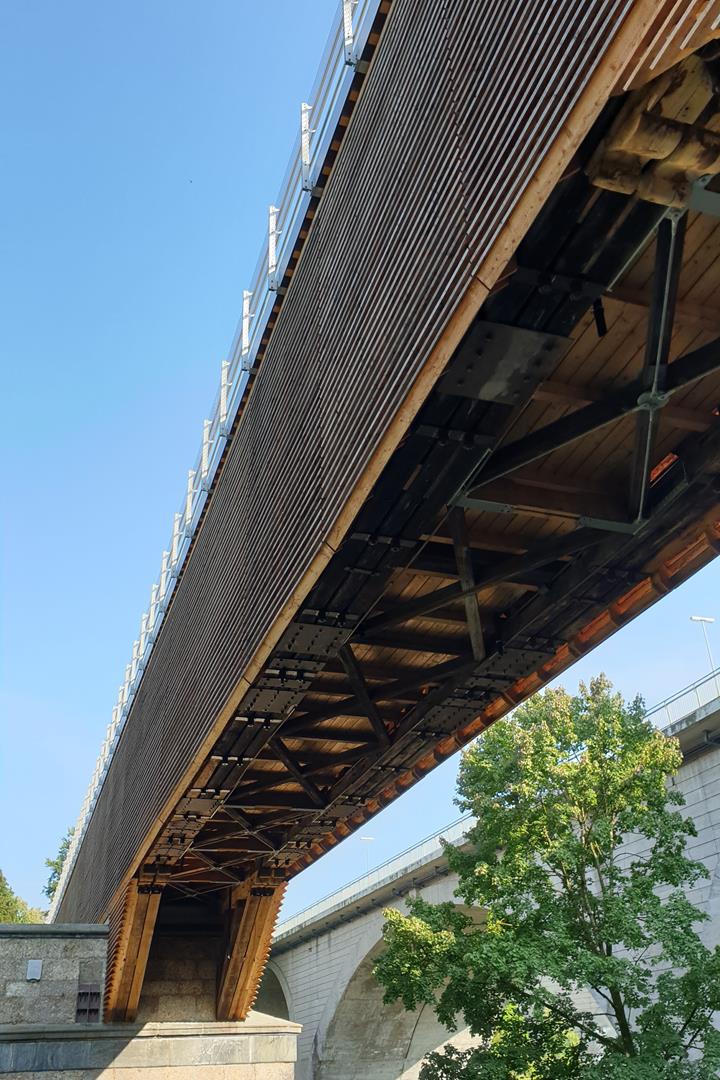

Podhled na most zespoda | © Konstruktionsgruppe Bauen AG
-
01

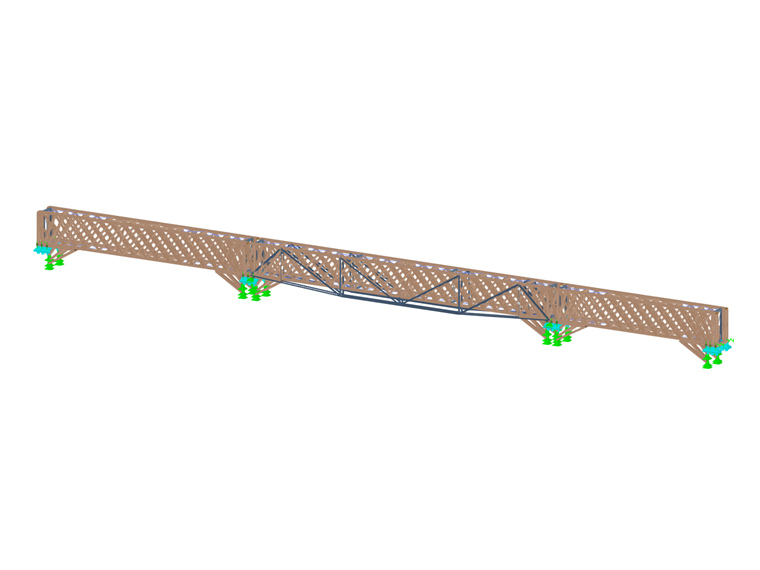

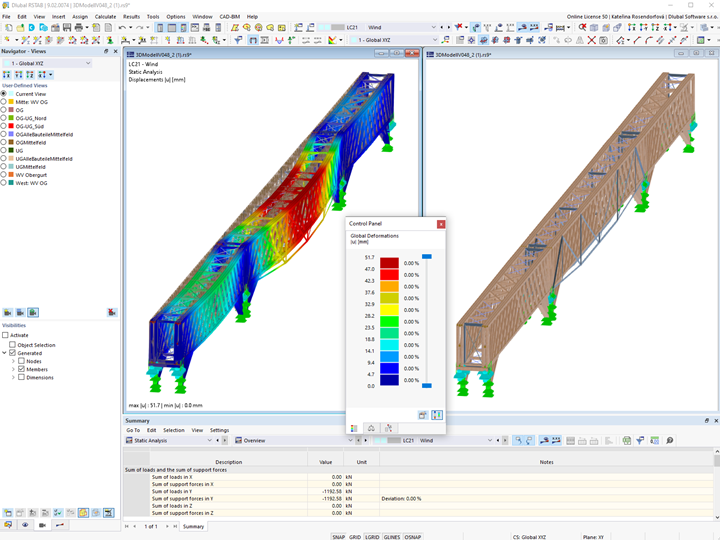

Model mostu Krále Ludvíka v Kemptenu z programu RSTAB | © Konstruktionsgruppe Bauen AG
-
01

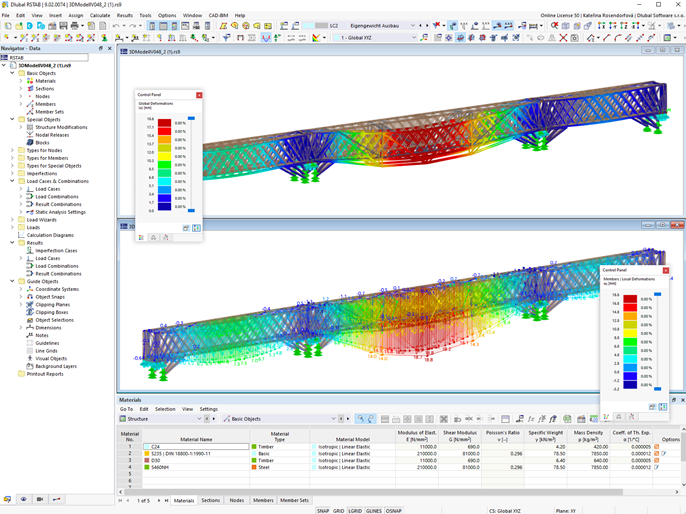

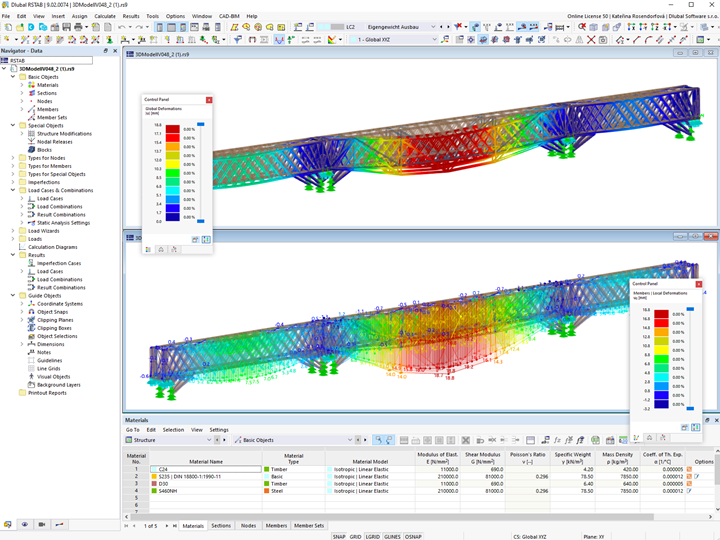

Boční pohledy s deformacemi v programu RSTAB | © Konstruktionsgruppe Bauen AG
Památkově chráněný most Krále Ludvíka, který byl postaven v roce 1852 a dosahuje délky 123 m, je skvělým příkladem stavitelského umění v oblasti inženýrských staveb v Německu. Od roku 1986 slouží tento dřevěný dříve železniční most jako lávka pro pěší a cyklisty, která překlenuje 30 metrů hluboké údolí řeky Iller.
| Investor |
Město Kempten www.kempten.de |
| Statický výpočet |
Konstruktionsgruppe Bauen AG www.kb-ke.de |
Údaje o modelu
Model
Pro stavební skupinu Bauen, která patří k zákazníkům společnosti Dlubal, byla památková ochrana, zachování historické podstaty a udržitelnost důležitým cílem při restauraci mostu.
Stávající konstrukce měla být v co největší možné míře zachována. Vyměněny byly pouze konstrukční prvky, jejichž poškození bránilo dalšímu používání. Nově navržená ochrana proti povětrnostním vlivům ze šikmých modřínových lamel chrání konstrukci a poskytuje nerušený pohled na jedinečnou konstrukci.
Konstrukce
Nosná konstrukce mostu se skládá ze vzájemně propojených Howeových příhradových nosníků o rozpětí 38 m, 55 m a 28 m. V roce 1879 bylo vzhledem ke zvyšujícímu se zatížení v železničním provozu vyztuženo střední pole mostu ocelovým příhradovým nosníkem.
Výpočet rekonstrukce stavby byl proveden v programu RSTAB. Pro posouzení ocelových konstrukčních prvků se použil přídavný modul STEEL EC3 a pro posouzení dřevěných konstrukčních prvků přídavný modul TIMBER Pro.
Umístění projektu
Illerstrasse87437 Kempten (Allgäu), Německo
Klíčová slova
Most Dřevo Ocel Howe Příhradový nosník
