德国坎普顿路易国王桥
客户项目
-
01

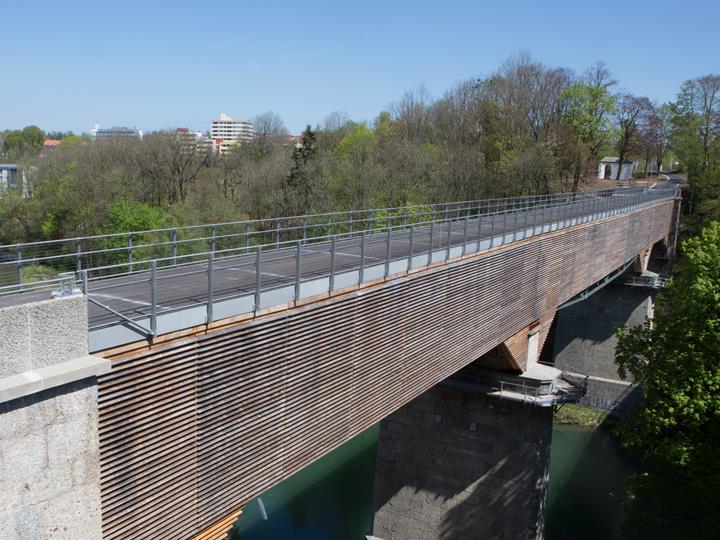

肯彭路德维希国王桥 | © Konstruktionsgruppe Bauen AG
-
01

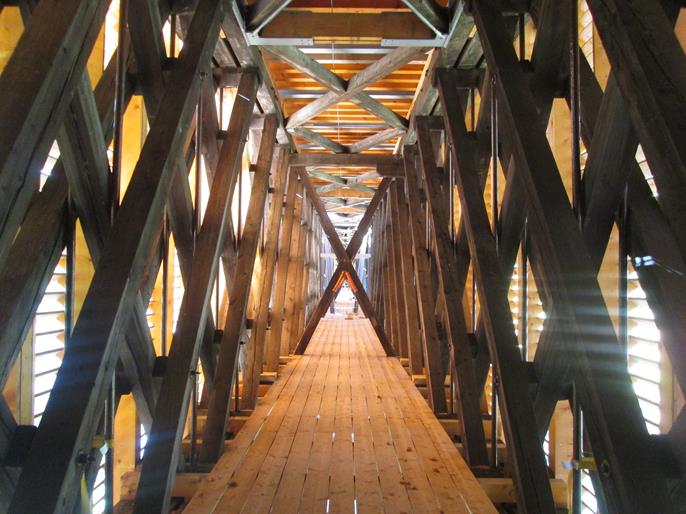

桁架结构内部视图 | © Konstruktionsgruppe Bauen AG
-
01

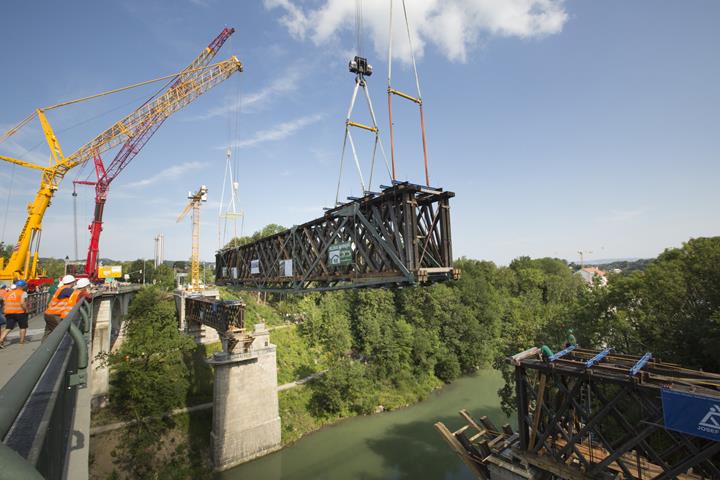

插入一个桥梁 | © Eva Bartussek
-
01

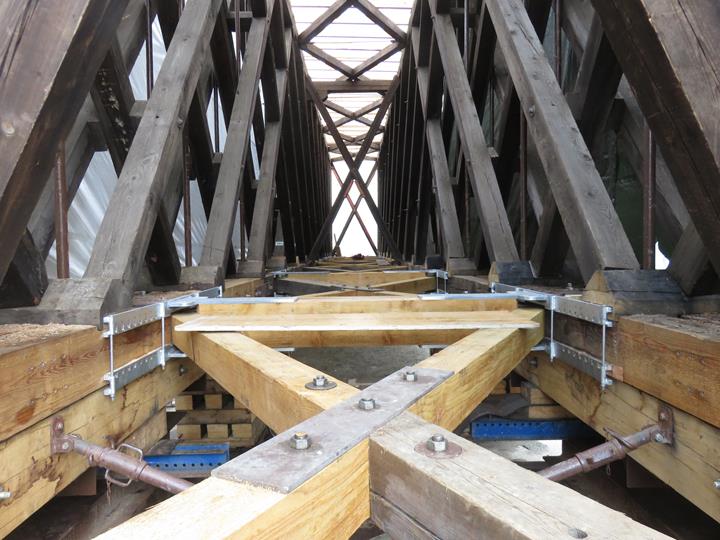

桁架结构内部视图 | © Konstruktionsgruppe Bauen AG
-
01

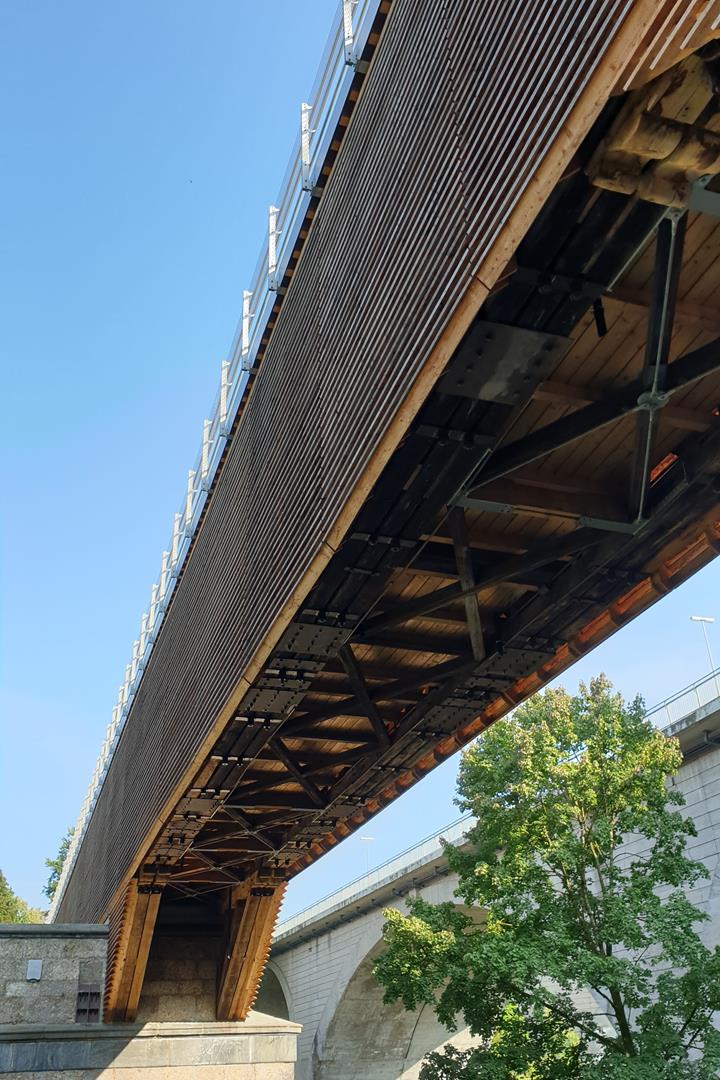

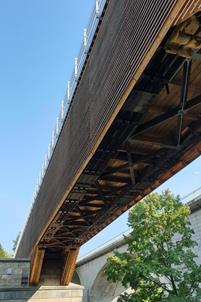

桥腹 | © Konstruktionsgruppe Bauen AG
-
01

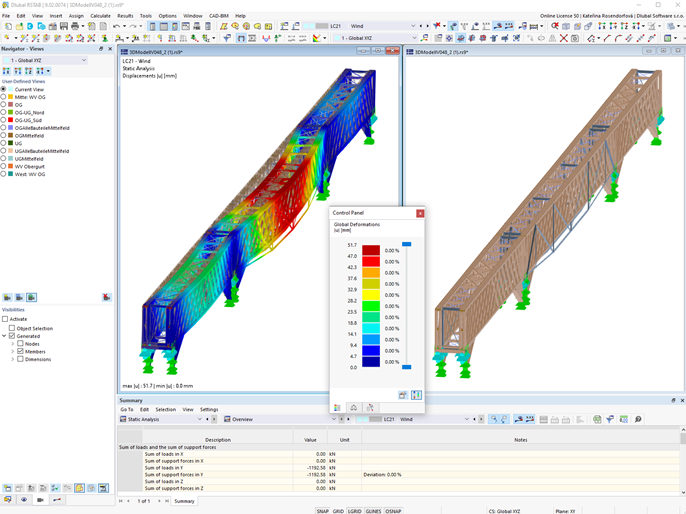

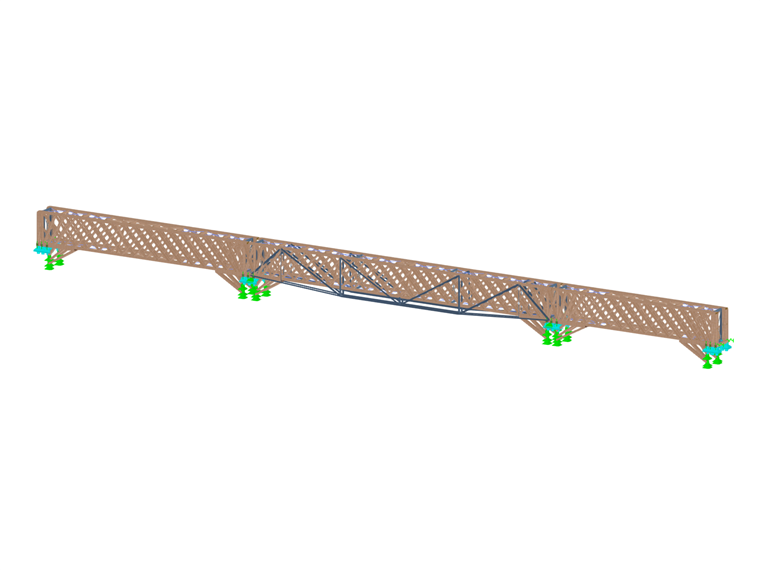

RSTAB Model of Louis King Bridge in Kempten, Germany | © Konstruktionsgruppe Bauen AG
-
01

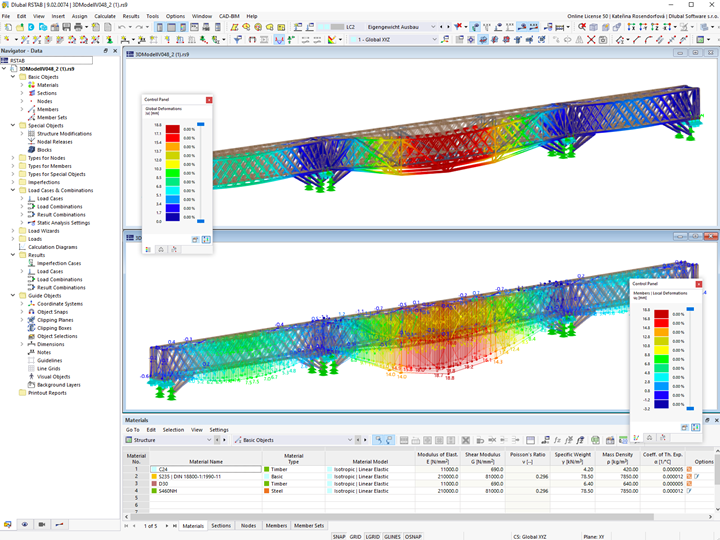

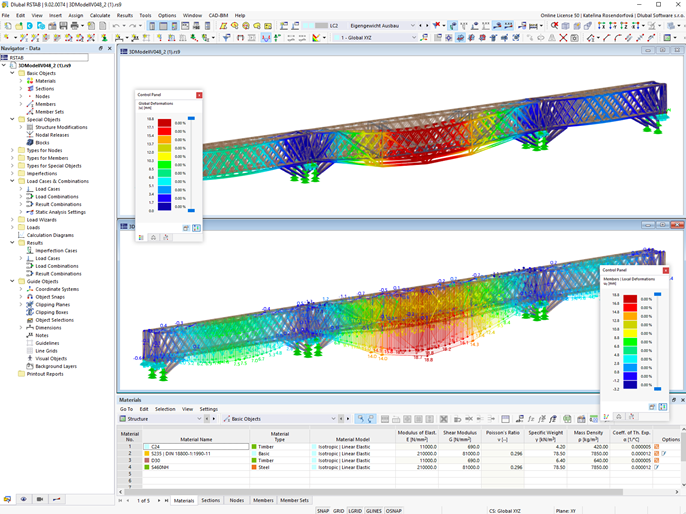

RSTAB 中的变形侧视图 | © Konstruktionsgruppe Bauen AG
该桥建于 1852 年，全长 123 米，横跨伊勒河，是德国杰出的工程典范。 这座曾经的铁路桥在 1986 年成为人行桥，供步行者和自行车者使用。
| 业主 |
City of Kempten www.kempten.de |
| 结构设计 |
Konstruktionsgruppe Bauen AG www.kb-ke.de |
模型数据
模型
对于 Dlubal 的客户 Konstruktionsgruppe Bauen AG 来说，保护古迹、保护历史建筑结构和保证建筑的可持续性是翻新工程中的重要目标。
该项目尽可能多地保留了原有结构， 只更换了因损坏而无法继续使用的结构构件。
结构
桥梁的跨度分别为 38 米、55 米和 28 米，支承结构由两个相连的豪桁架组成。 1879 年，由于铁路交通负荷不断增加，大桥的中跨通过安装钢桁架进行了加固。
修复工程的计算是使用 RSTAB 来完成的。 钢构件的设计使用了附加模块 STEEL EC3，木构件的设计使用了附加模块 TIMBER Pro。
项目位置
Illerstraße87437 Kempten (Allgäu), Germany
