Раздвижной стальной мембранный купол, Франция

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

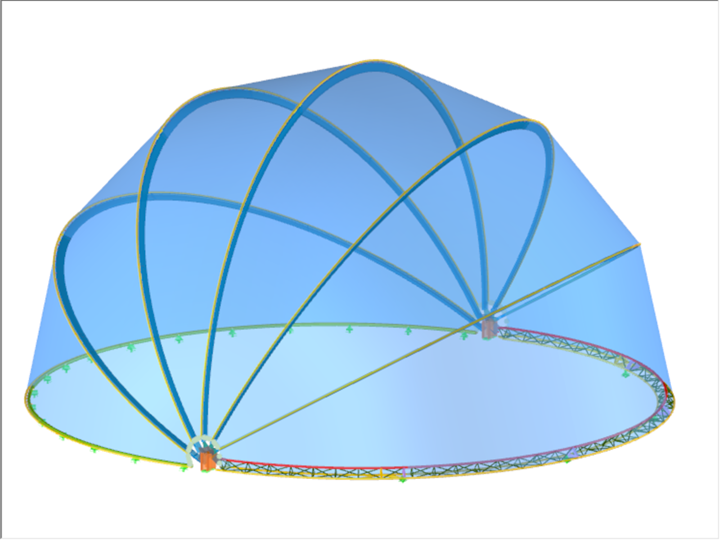

Расчёт раздвижного купола диаметром 20 м выполнила французская фирма Odo S&E, заказчик компании Dlubal.

Расчет конструкций Odo S&E - M.O Structures
+49 9673 92037/[email protected]

Описание проекта

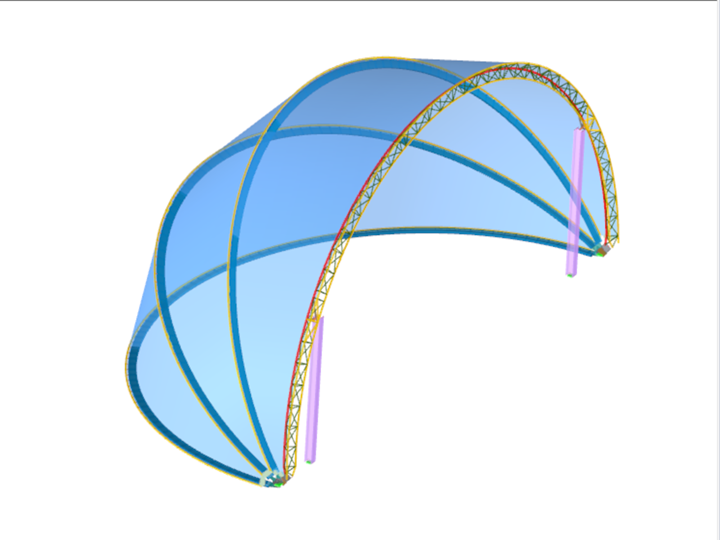

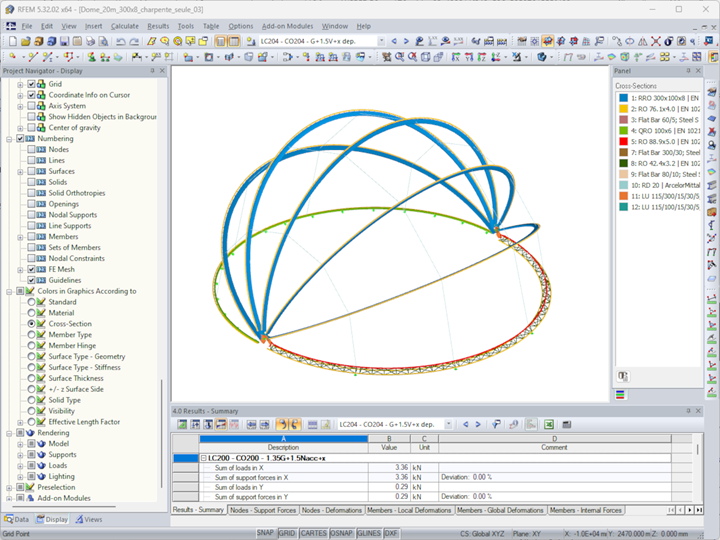

Конструкция состоит из шести подвижных арок, что позволяет открыть всё целиком. Первые пять арок купола состоят из отдельных балочных элементов, а шестая выполнена в виде пространственной фермы в пяти сегментах купола. Для достижения открытого положения до 180°, две стойки сечением HEB 280, расположенные на каждом конце пространственной ферменной арки, поворачиваются с помощью двух электродвигателей-редукторов. Таким образом, можно управлять как открытием, так и закрытием купола.

Другие модели RFEM 5 были созданы для расчёта механически сварных соединений трехмерных элементов ферм и связей с редукторами электродвигателей с учётом нелинейной работы материала.

Статический расчёт

Сама ткань мембраны была сначала рассчитана в процессе поиска формы в дополнительном модуле RF-FORM-FINDING для всей модели. Это позволило рассчитать силы в мембранной ткани, а также задать предварительные размеры конструкции.

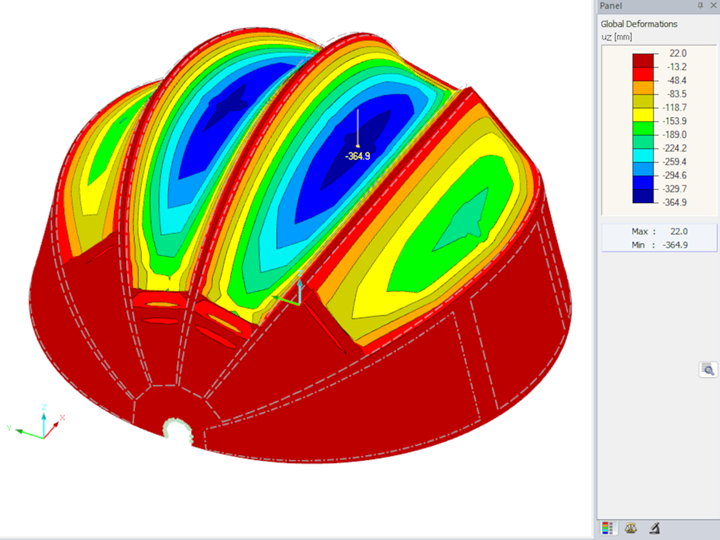

На втором этапе на стальную конструкцию была приложена нагрузка от опорных реакций мембранной модели, благодаря чему с помощью модулей RF-STABILITY и RF-SHAPE-THIN можно было начать расчё по методу второго порядка с автоматически созданными несовершенствами.

Наконец, был завершён расчёт конструктивных элементов с помощью дополнительных модулей RF-STEEL Members и RF-STEEL EC3. Дополнительный модуль RF-MAT NL выполнил также расчеты соединений и анкеровки на конечных элементах с упруго-пластическими моделями материала.

Ключевые слова

Купол Стальная мембранная конструкция RFEM 5 RF-FORM-FINDING RF-STABILITY (английская версия) RF-IMP (английская версия) RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC 3
