Výsuvná ocelová kupole s membránou, Francie

Realizováno v programech Dlubal Software...

  • Zákaznický projekt

Projekt zákazníka

Posouzení výsuvné kupole o průměru 20 m provedla francouzská společnost Odo S&E, která patří k zákazníkům společnosti Dlubal Software.

Projekční kancelář Odo S&E - M. Ouvrard
+33 6 63 70 34 37 / [email protected]

Popis projektu

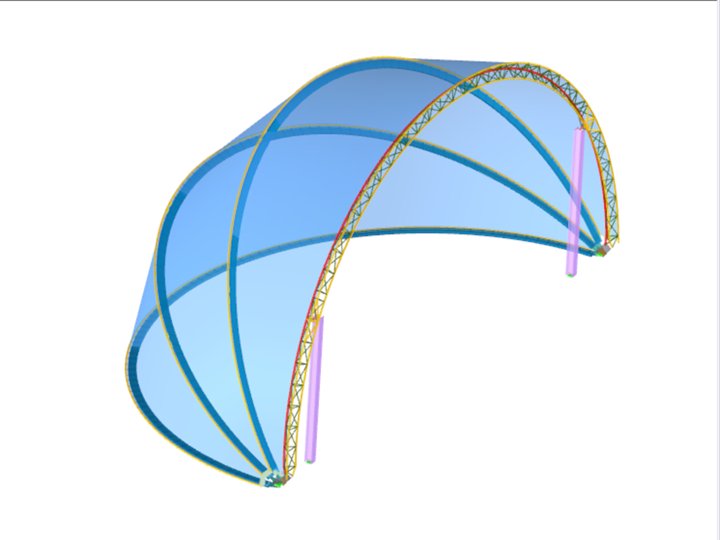

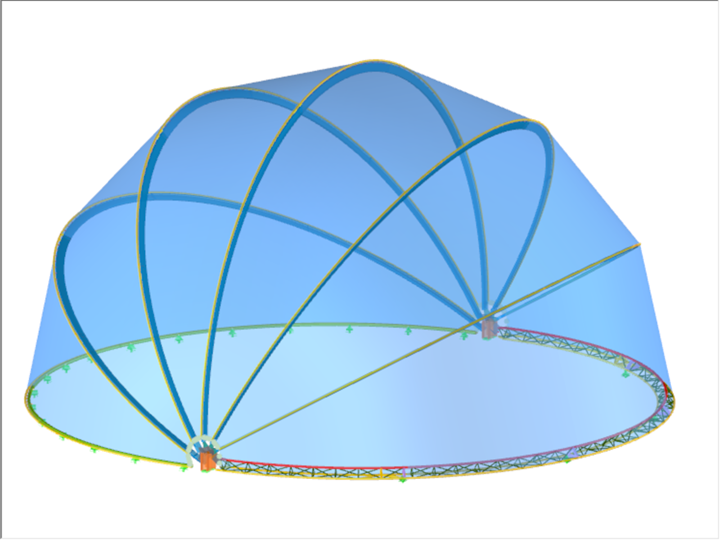

Konstrukce se skládá ze 6 pohyblivých oblouků. Tím je umožněno otvírání kupole. Prvních 5 oblouků kupole se skládá z jednoduchých prutových prvků, zatímco šestý je navržen jako prostorový příhradový vazník s 5 segmenty. Pro otevření kupole až o 180° se natáčí dvě vzpěry s průřezem HEB 280, které jsou umístěny na každém konci prostorového příhradového oblouku, dvěma elektromotory. Tímto způsobem lze ovládat otevírání i zavírání kupole.

K tomuto projektu byly vytvořeny další modely v programu RFEM 5 pro analýzu svarových spojů mezi pruty trojrozměrného příhradového vazníku a vzpěrami s elektromotory při zohlednění nelineárního chování materiálu.

Posouzení

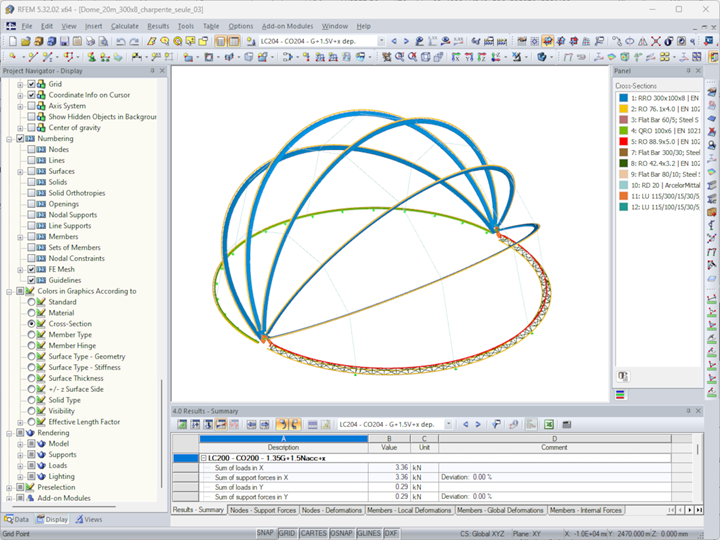

Pro textilní membránu byl nejdříve spuštěn proces form-finding na celkovém modelu za využití přídavného modulu RF-FORM-FINDING. Bylo tak možné analyzovat síly v membráně a konstrukci předběžně dimenzovat.

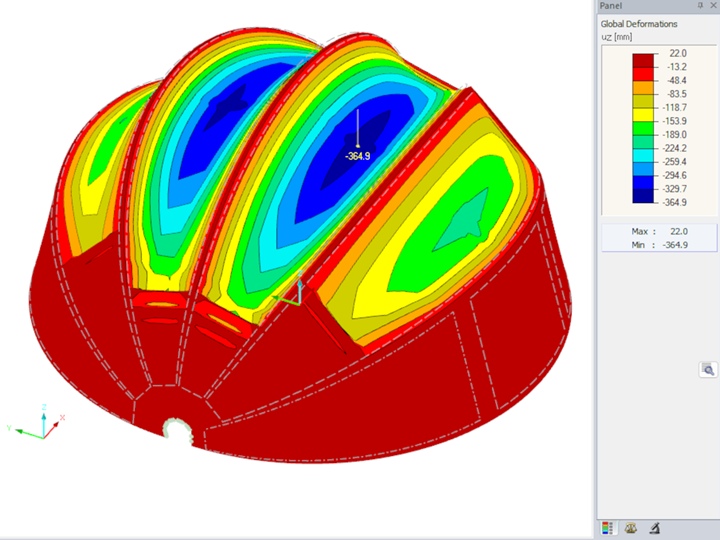

Ve druhém kroku se uvažovalo zatížení ocelové konstrukce od podporových reakcí modelu s membránou, aby bylo následně možné provést výpočet druhého řádu s automaticky generovanými imperfekcemi za využití přídavných modulů RF-STABILITY a RF-IMP.

Následně byly posouzeny konstrukční prvky pomocí přídavných modulů RF-STEEL Members a RF-STEEL EC3. Nakonec se uplatnil přídavný modul RF-MAT NL při výpočtech přípojů a ukotvení metodou konečných prvků s pružno-plastickými materiálovými modely.

Klíčová slova

Kupole Ocelová konstrukce s membránou RFEM 5 RF-FORM-FINDING RF-STABILITY RF-IMP RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC 3
