Steel-Tensile Retractable Dome,法国

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

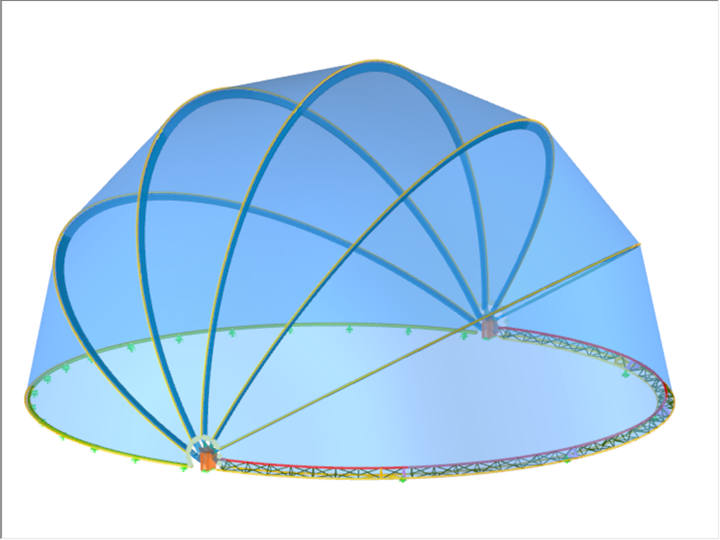

直径为 6 米的可伸缩穹顶的设计是由 Dlubal 客户 Odo S&E 完成的。

结构验算 Odo S&E - MO Structures
+49 9673 92037/[email protected]

项目描述

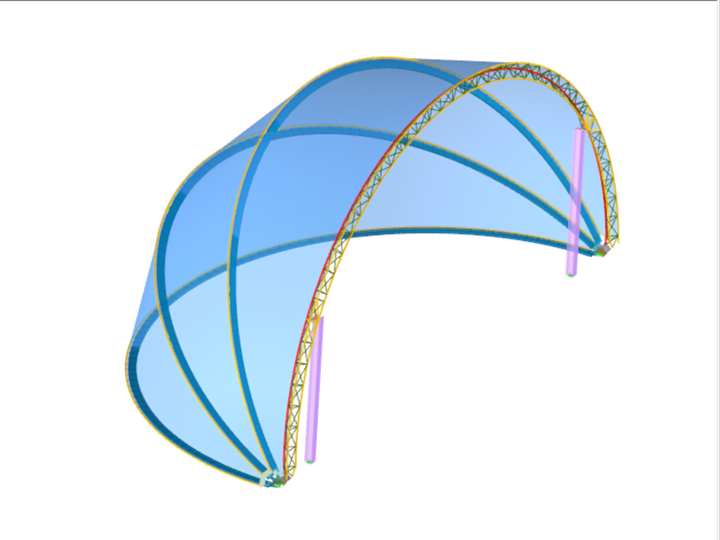

该结构由 6 个可移动拱形结构组成, 拱顶的前 5 个拱部分由单梁单元组成,第 6 个拱部分设计为空间桁架,共划分 5 个。 为了实现最大 180° 的打开位置,在空间桁架拱两端布置了两个截面为 HEB 280 的中柱,通过两台电动减速器进行旋转。 同时控制穹顶的打开和关闭。

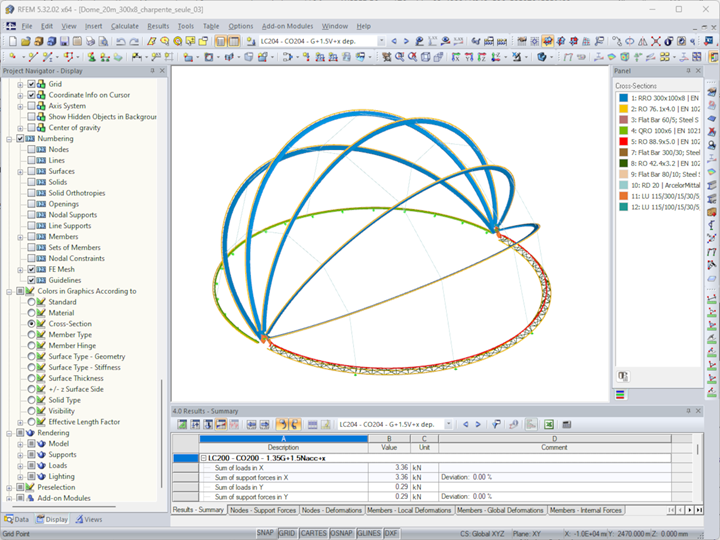

在 RFEM 5 中创建了另一个模型,使用非线性材料行为来分析三维桁架杆件和支撑与电机减速器之间的机械焊接连接。

静力分析(SA)

首先是使用附加模块 RF-FORM-FINDING 对整个模型进行了膜结构找形设计。 这样可以计算膜结构中的力,并且可以预先确定膜结构的尺寸。

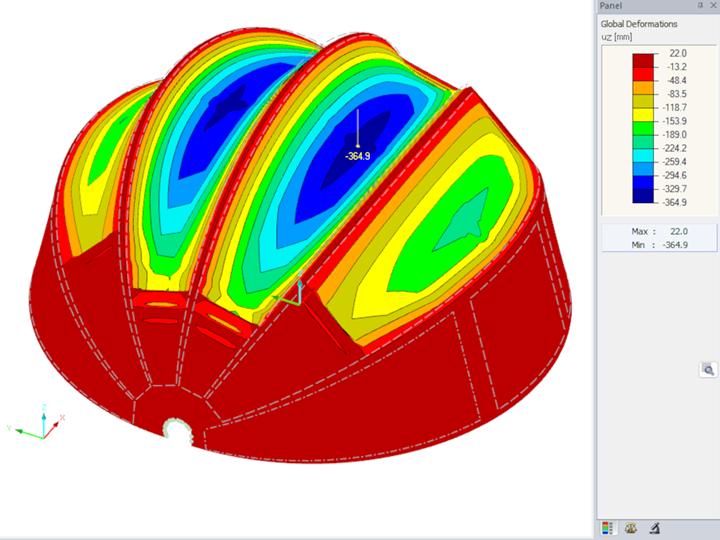

第二步,将 RF-STABILITY 和 RF-SHAPE-THIN 模块自动生成的缺陷进行二阶分析,膜结构的支座反力传递给钢结构

最后,使用附加模块 RF-STEEL Members 和 RF-STEEL EC3 进行了结构构件的设计。 此外,附加模块 RF-MAT NL 还对使用弹塑性材料模型的有限元进行了连接和锚固的计算。

关键词

穹顶 张拉结构 RFEM 5 RF-FORM-FINDING RF-STABILITY RF-IMP RF-MAT NL RF-STEEL Members RF-/STEEL EC3 EC3
