Cúpula retráctil metálica-textil, Francia
Proyecto de cliente

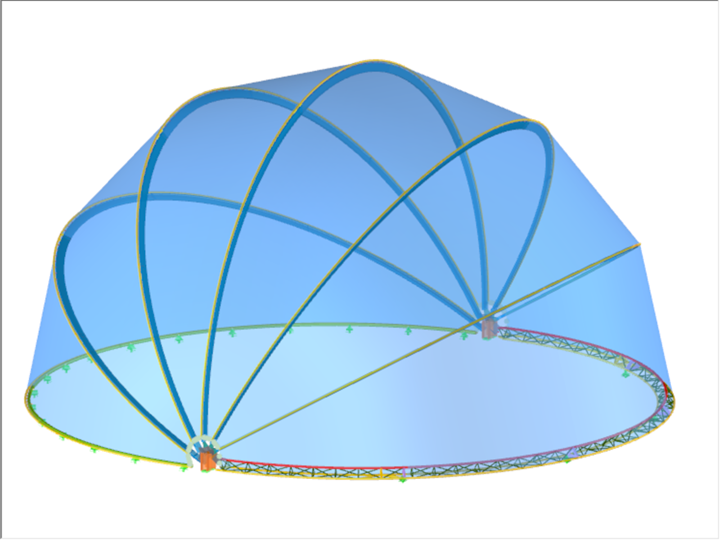

El diseño de la cúpula retráctil con un diámetro de 20 metros fue realizado por Odo S&E, un cliente francés de Dlubal.
Diseño estructural |
Odo S&E - M. Ouvrard +33 6 63 70 34 37 / [email protected]
|
Descripción del proyecto

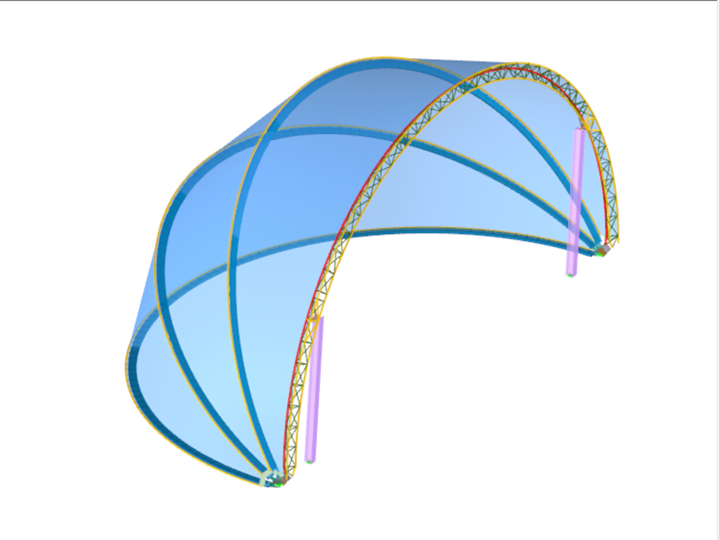

La estructura consta de 6 arcos móviles, lo que permite la apertura del ensamblaje. Los primeros 5 arcos de la cúpula consisten en elementos de vigas simples, mientras que el sexto está diseñado como una cercha espacial en 5 troncos de arcos. Para lograr una posición de cúpula abierta de hasta 180°, dos puntales hechos de secciones HEB 280, dispuestos en cada extremo de la celosía del arco tridimensional, se activan en rotación mediante dos motorreductores. Esto permite controlar también la apertura y cierre de la cúpula.

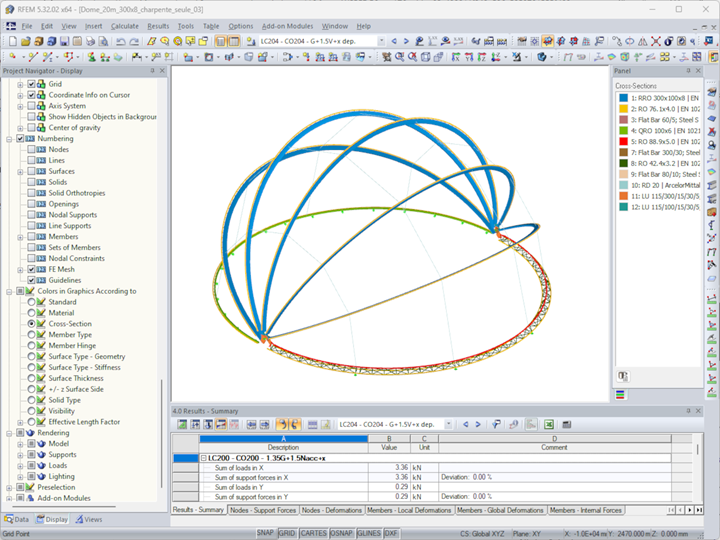

Para este proyecto, se crearon modelos adicionales de RFEM 5 para analizar las uniones soldadas tanto de las barras de la cercha tridimensional como de las diagonales con los motorreductores, utilizando un comportamiento de material no lineal.
Análisis estructural

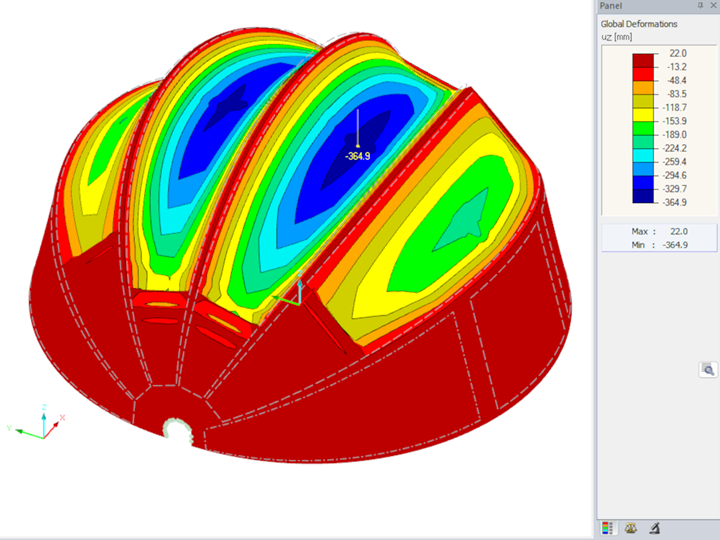

En primer lugar, se realizó un proceso de búsqueda de forma para la membrana textil en todo el modelo utilizando el módulo adicional RF-FORM-FINDING. De esta manera, fue posible verificar los esfuerzos en la membrana y predimensionar la estructura.
En el segundo paso, se aplicó la carga de la estructura metálica de las reacciones del apoyo del modelo de membrana, para iniciar el cálculo según el análisis de segundo orden con imperfecciones generadas automáticamente utilizando los módulos adicionales RF-STABILITY y RF-IMP.
Finalmente, el diseño de los componentes estructurales se completó con los módulos adicionales RF-STEEL Members y RF-STEEL EC3. Además, se utilizó el módulo adicional RF-MAT NL para realizar los cálculos con elementos finitos para las conexiones y anclajes utilizando modelos de materiales elástico-plásticos.
Palabras clave
Cúpula Estructura metálica-textil RFEM 5 RF-FORM-FINDING RF-STABILITY RF-IMP RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC 3
