Cúpula retrátil de membrana com aço, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

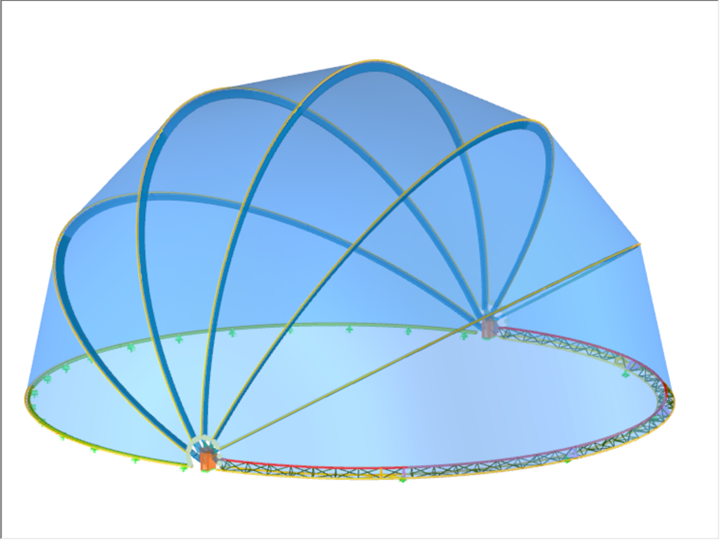

O dimensionamento da cúpula retrátil com um diâmetro de 20 m foi realizado pelo cliente francês da Dlubal Odo S&E.

Análise estrutural Odo S&E - M. Ouvrard
+33 6 63 70 34 37 / [email protected]

Descrição do projeto

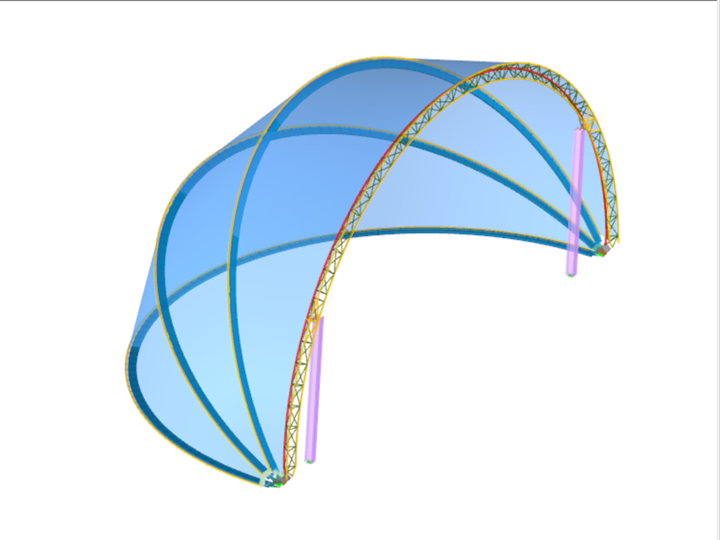

A cúpula é constituída por seis arcos móveis que permitem a abertura da estrutura completa. Os cinco primeiros arcos da cúpula são constituídos por elementos de viga simples, enquanto o sexto arco foi dimensionado como uma treliça espacial com cinco segmentos. Para atingir uma posição aberta de até 180°, duas escoras de secção HEB 280 dispostas em cada extremidade da treliça em arco espacial são rodadas por dois motorredutores. Desta forma, é possível controlar tanto a abertura como o fecho da cúpula.

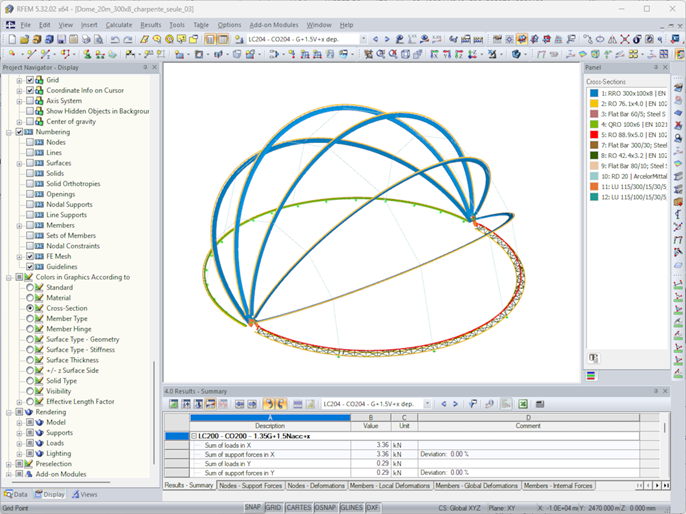

Foram criados outros modelos do RFEM 5 para analisar as ligações soldadas das barras da treliça espacial e das escoras com motorredutores utilizando um comportamento de material não linear.

Dimensionamento

Em primeiro lugar, foi realizado um processo de form-finding ao tecido da membrana em todo o modelo utilizando o módulo adicional RF-FORM-FINDING. Assim, foi possível verificar as forças no tecido da membrana e realizar o pré-dimensionamento da estrutura.

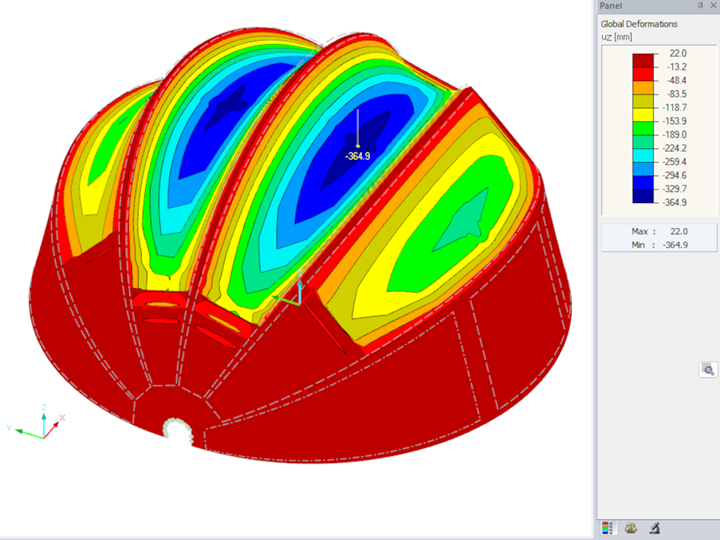

Numa segunda fase, foi aplicado o carregamento da estrutura de aço a partir das reações de apoio do modelo de membrana para poder iniciar um cálculo de segunda ordem com imperfeições geradas automaticamente através dos módulos adicionais RF-STABILITY e RF-IMP.

Por fim, o dimensionamento dos componentes estruturais foi completado com os módulos adicionais RF-STEEL Members e RF-STEEL EC3. Além disso, foi utilizado o módulo adicional RF-MAT NL para os cálculos com elementos finitos das ligações e ancoragens com modelos de material elasto-plástico.

Palavras-chave

Cúpula Estrutura de membrana com aço RFEM 5 RF-FORM-FINDING RF-STABILITY RF-IMP RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC3
