Rozciągana kopuła membranowa, Francja

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

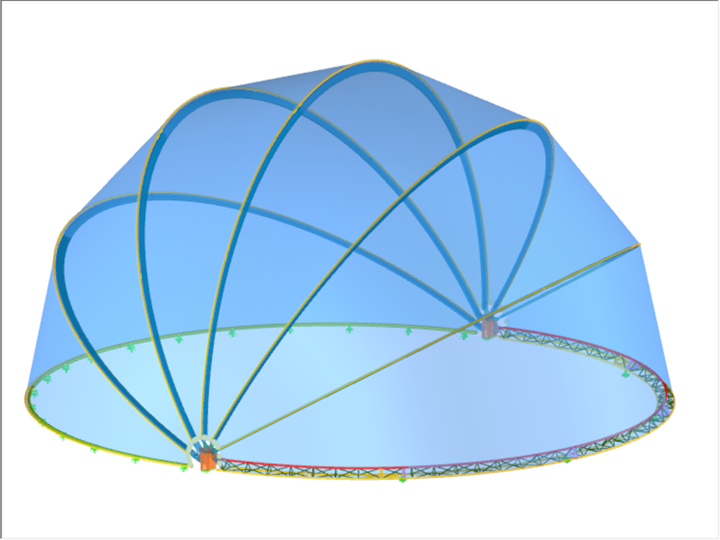

Projekt rozciąganej kopuły o średnicy 20 m został wykonany przez klienta firmy Dlubal, Odo S&E.

Obliczenia konstrukcyjne Odo S&E - M. Ouvrard
+33 6 63 70 34 37 / [email protected]

Opis projektu

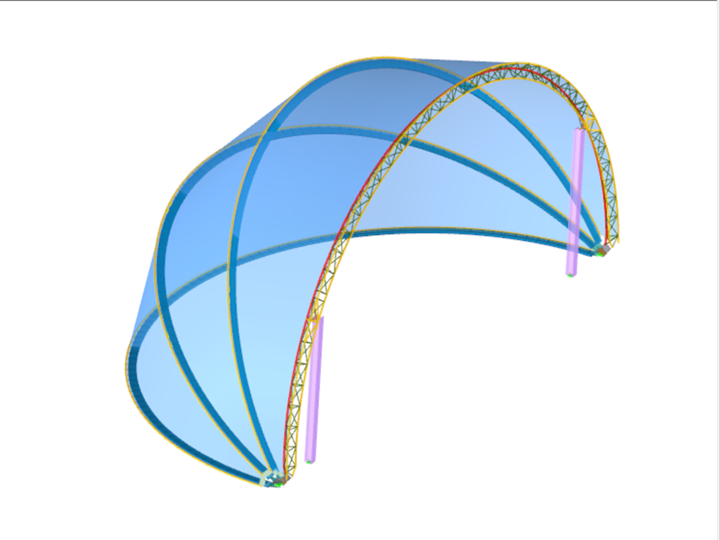

Konstrukcja składa się z sześciu ruchomych łuków, które umożliwiają jej otwarcie. Pierwsze 5 łuków kopuły składa się z pojedynczych belek, podczas gdy szósty jest zaprojektowany jako przestrzenna kratownica w 5 segmentach kopuły. W celu osiągnięcia położenia otwartego do 180°, dwa krzyżulce o przekroju HEB 280, umieszczone na obu końcach łukowej kratownicy, są obracane przez dwa motoreduktory. W ten sposób można kontrolować zarówno otwieranie, jak i zamykanie kopuły.

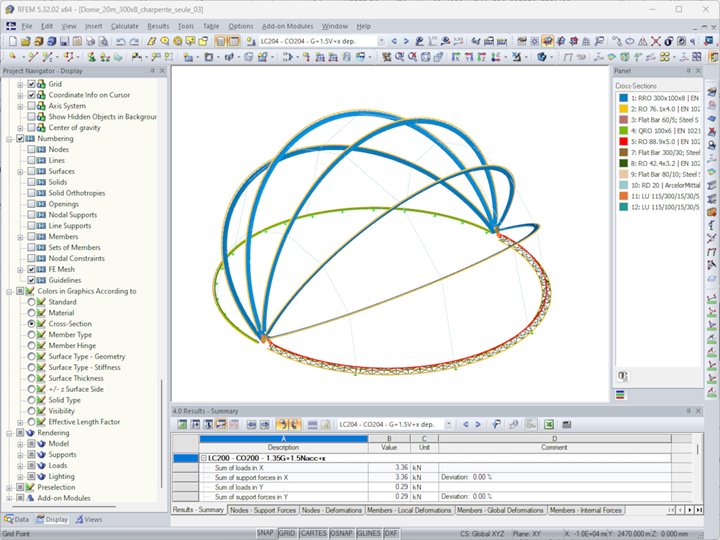

Dodatkowe modele w programie RFEM 5 zostały utworzone do analizy mechanicznie spawanych połączeń trójwymiarowych prętów kratownicowych i usztywnień z motoreduktorami, przy użyciu nieliniowego zachowania materiału.

Analiza statyczno-wytrzymałościowa

Przede wszystkim proces znajdowania kształtu tkaniny membrany został przeprowadzony dla całego modelu w module dodatkowym RF-FORM-FINDING. Umożliwiło to obliczenie sił w tkaninie membrany, a także zwymiarowanie konstrukcji.

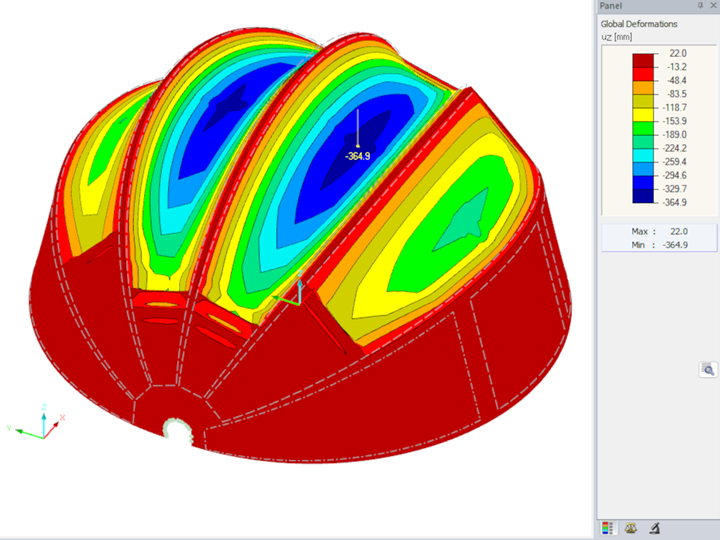

W drugim kroku obciążenie konstrukcji stalowej zostało przyłożone z reakcji podporowych modelu membranowego, aby umożliwić rozpoczęcie obliczeń drugiego rzędu z automatycznie wygenerowanymi imperfekcjami przy użyciu modułów RF-STABILITY i RF-SHAPE-THIN.

Na koniec, obliczenia elementów konstrukcyjnych zostały uzupełnione modułami dodatkowymi RF-STEEL Members i RF-STEEL EC3. Ponadto, moduł RF-MAT NL uzupełnił obliczenia połączeń i zakotwień elementów skończonych o modele materiałowe sprężysto-plastyczne.

Słowa kluczowe

Kopuła Stalowa konstrukcja rozciągana RFEM 5 RF-FORM-FINDING RF-STABILITY  RF-IMP  RF-MAT NL RF-STEEL Members RF-STEEL EC3 EC 3
